Планки и прижимы

Планки и прижимы для крепления крановых рельсов

Узел крепления кранового рельса к стальной подкрановой балке состоит из упорной и прижимной планок: первая упирается в подошву сбоку и не даёт рельсу смещаться поперёк, вторая прижимает его сверху. Комплект работает под знакопеременной нагрузкой от колёс крана и рассчитан по ГОСТ 24741-2016.

Упорные планки У1, У2, У3

Различаются только толщиной, что позволяет выбрать нужный зазор под конкретный рельс и балку: У1 — 8 мм и масса 0,9 кг, У2 — 10 мм и 1,1 кг, У3 — 12 мм и 1,4 кг. Габарит у всех 85×65 мм. Исполнение ХЛ рассчитано на температуру до минус 65 °C и сейсмичность площадки до 9 баллов включительно.

Прижимные планки П1 и П2

П1 имеет размер 125×55×70 мм и массу 2,4 кг, П2 компактнее: 115×50×65 мм и 2,2 кг. Ставятся в паре с упорными и притягиваются болтом. По правилам упорные и прижимные планки упаковываются раздельно, маркировка тары по ГОСТ 14192-77.

Прижимы МС-1, МС-2 и скобы

Для крепления рельса к железобетонной подкрановой балке применяются прижимы МС-1 (200×85×20 мм) и МС-2 (160×90×20 мм). Оба универсальны: подходят для крановых КР-70, КР-80, КР-100 и для ширококолейных Р-43, Р-50, Р-65. Прижим-скоба упрощённого типа используется на полушпалах козловых кранов и железобетонных блоках башенных.

Приварные системы

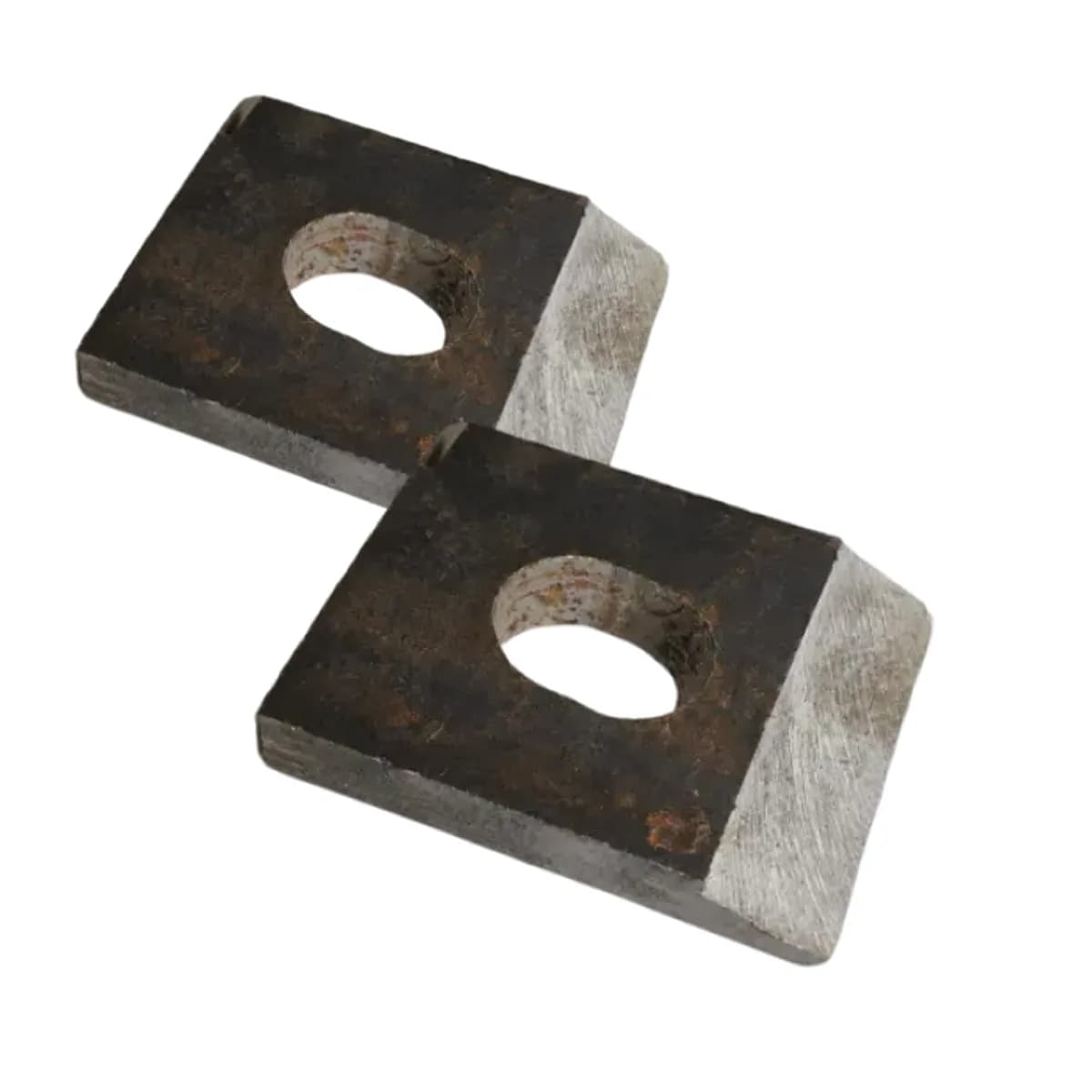

Петушки — приварные соединители для жёсткого крепления рельса к балке сваркой, форма обеспечивает плотное прилегание к подошве. Клемма Gantrex W10/22 — приварная упругая система, которая держит рельс с постоянным усилием, допускает температурные перемещения и гасит вибрации, продлевая ресурс пути. Планка ЗД-17 размером 80×60 мм применяется на лёгких кранах до 10 тонн с рельсами Р18 и Р24.
