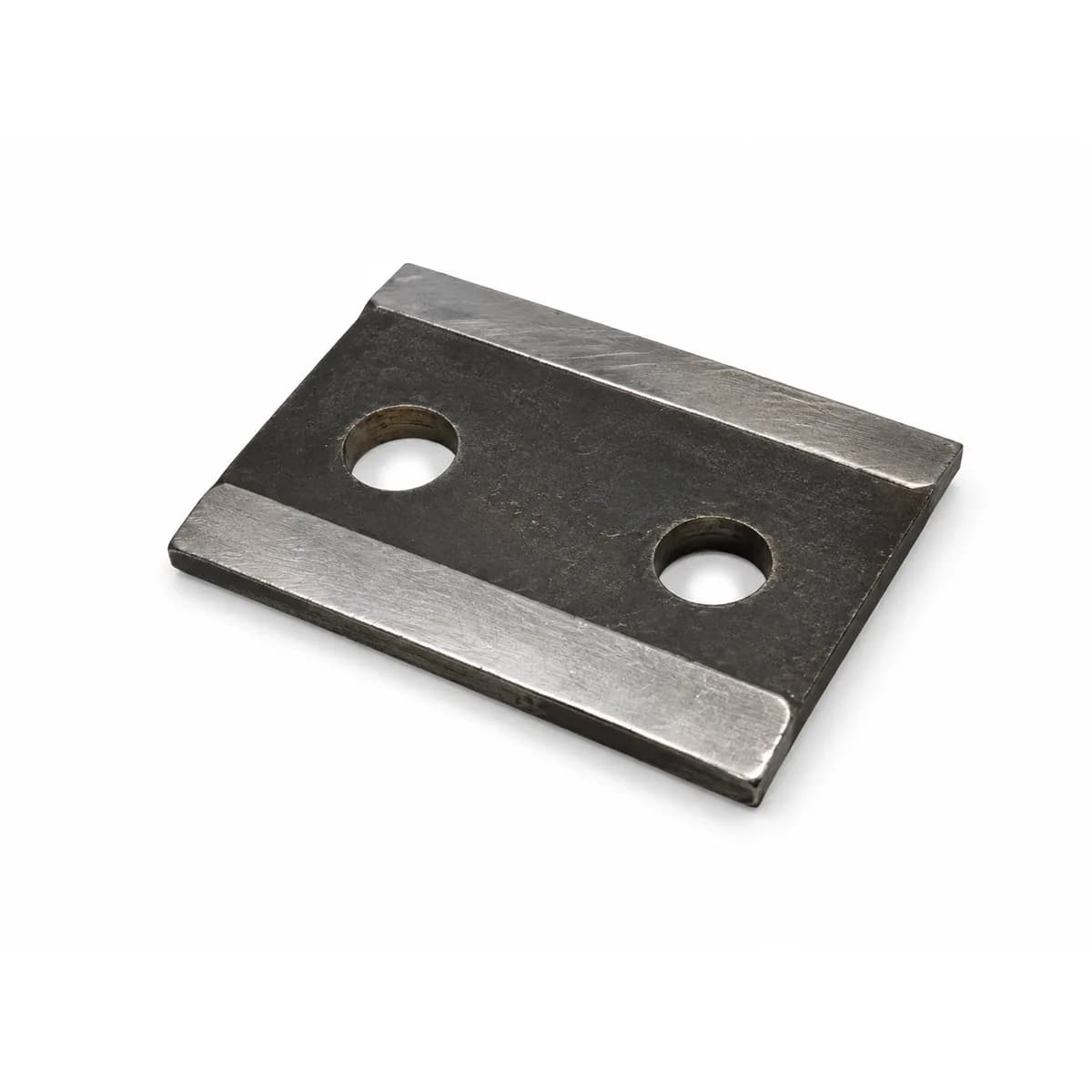

Планка прижимная П1 (П1ХЛ) ГОСТ 24741-2016
Планка прижимная П2 (П2ХЛ) ГОСТ 24741-2016

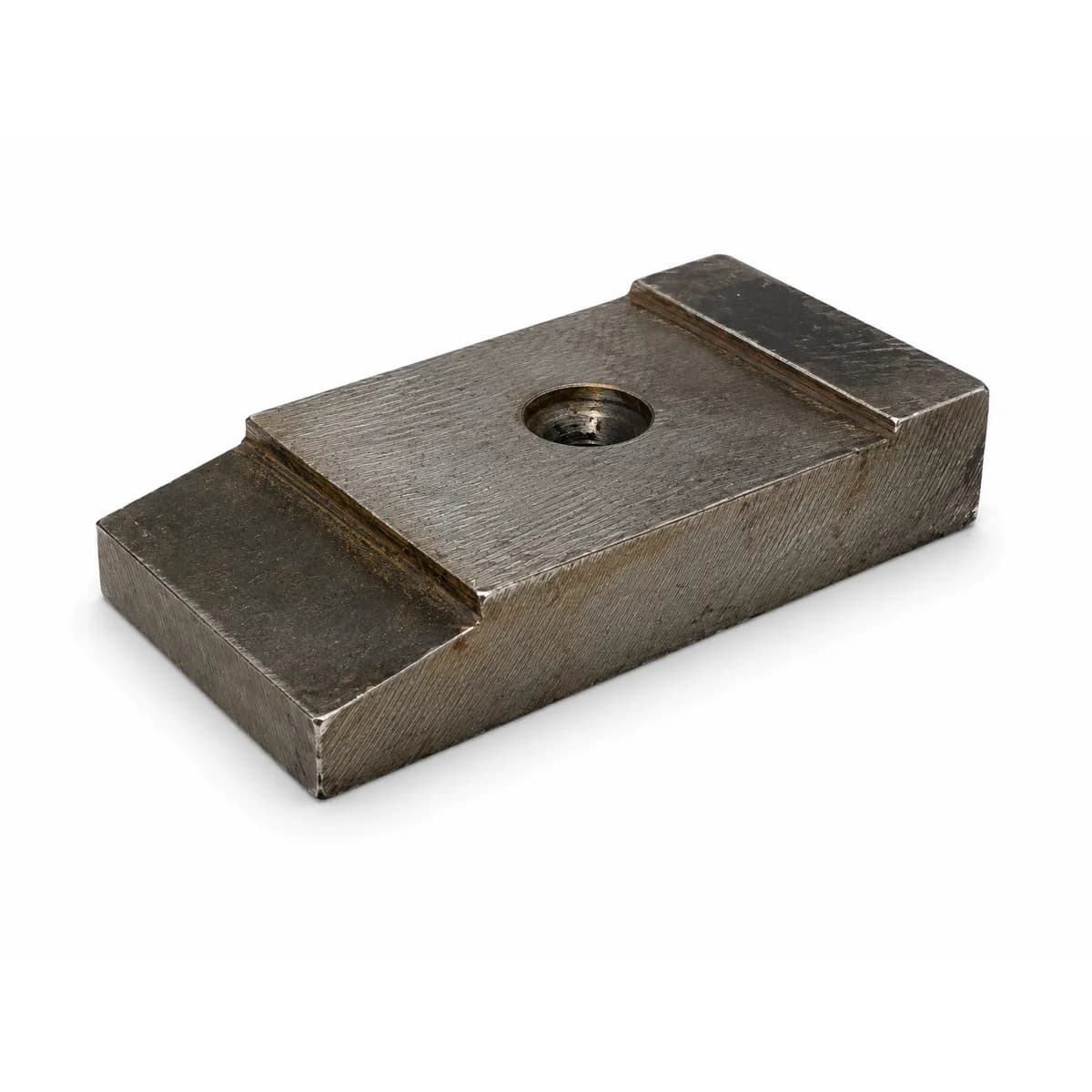

Прижим МС-1 для крановых рельсов
Прижим МС-2 для крановых рельсов

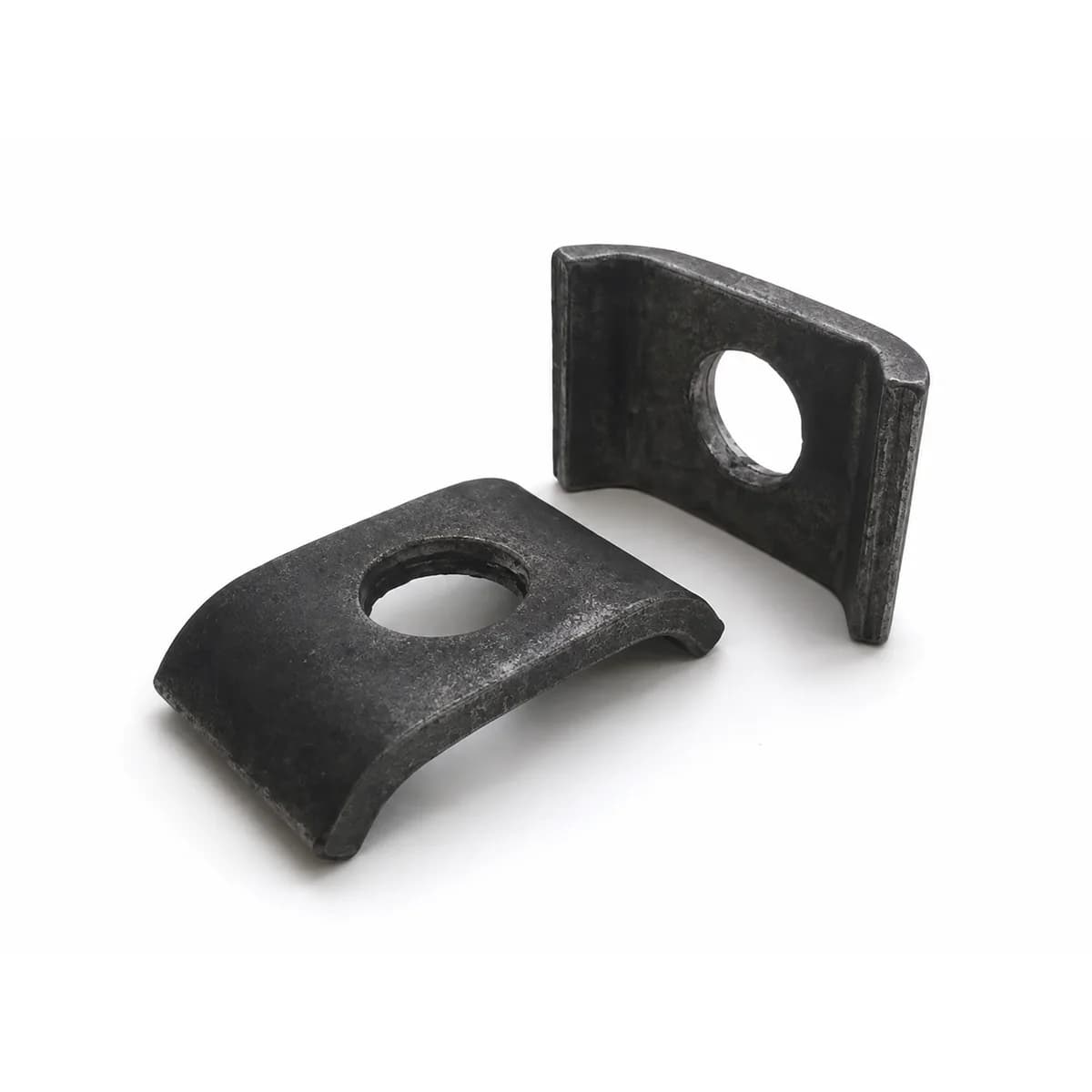

Прижим-скоба универсальная для Р65, Р50 на подкрановые балки
Стяжка рельсов С-2
Стяжка рельсов С-3
Плита НСП 35.10 на пути перекатки трансформаторов
Плита НСП 35.15 на пути перекатки трансформаторов
Стяжка рельсов С-5
Подкладка К-2 под рельсы Р50, Р65

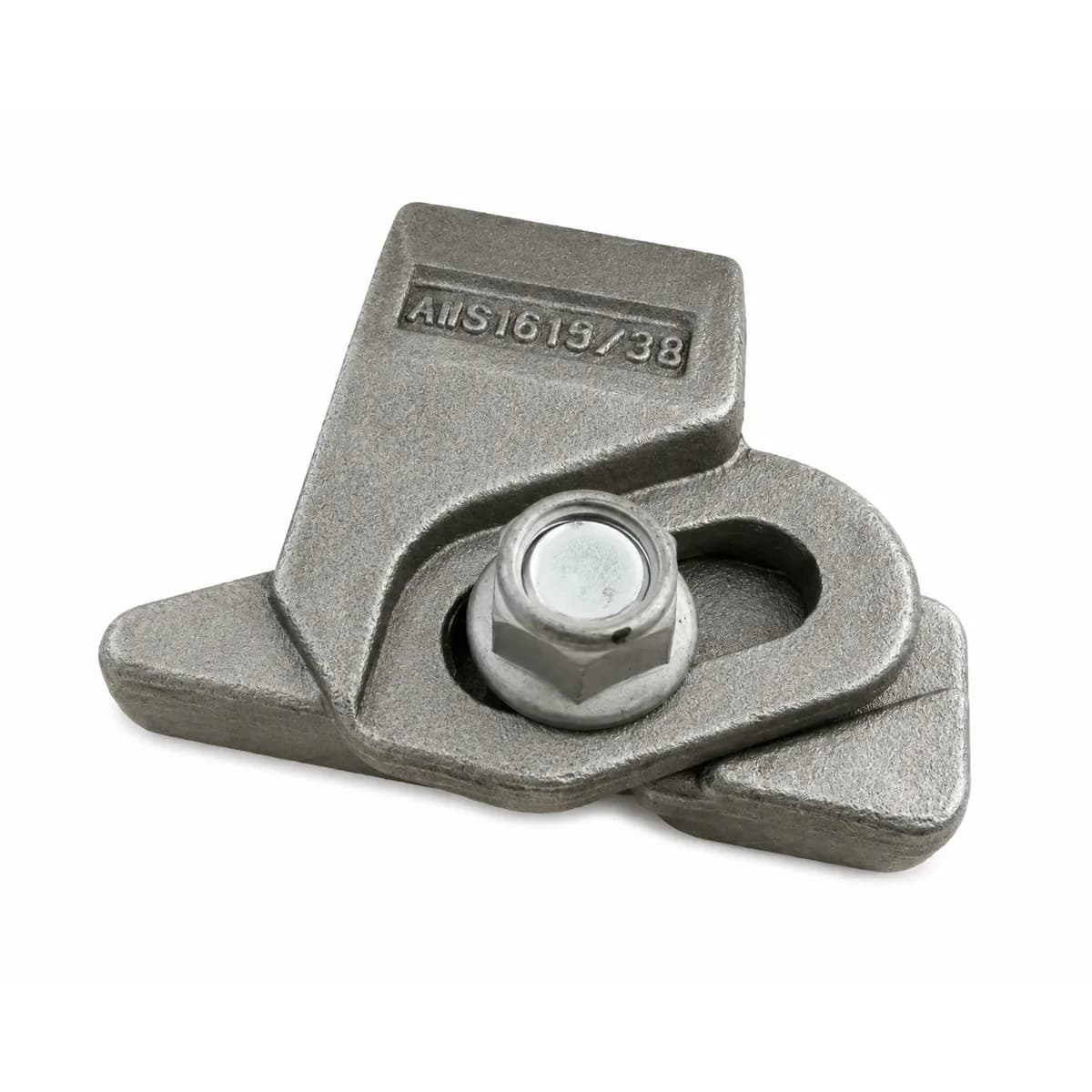

Клемма Gantrex W10/22 для крановых рельсов

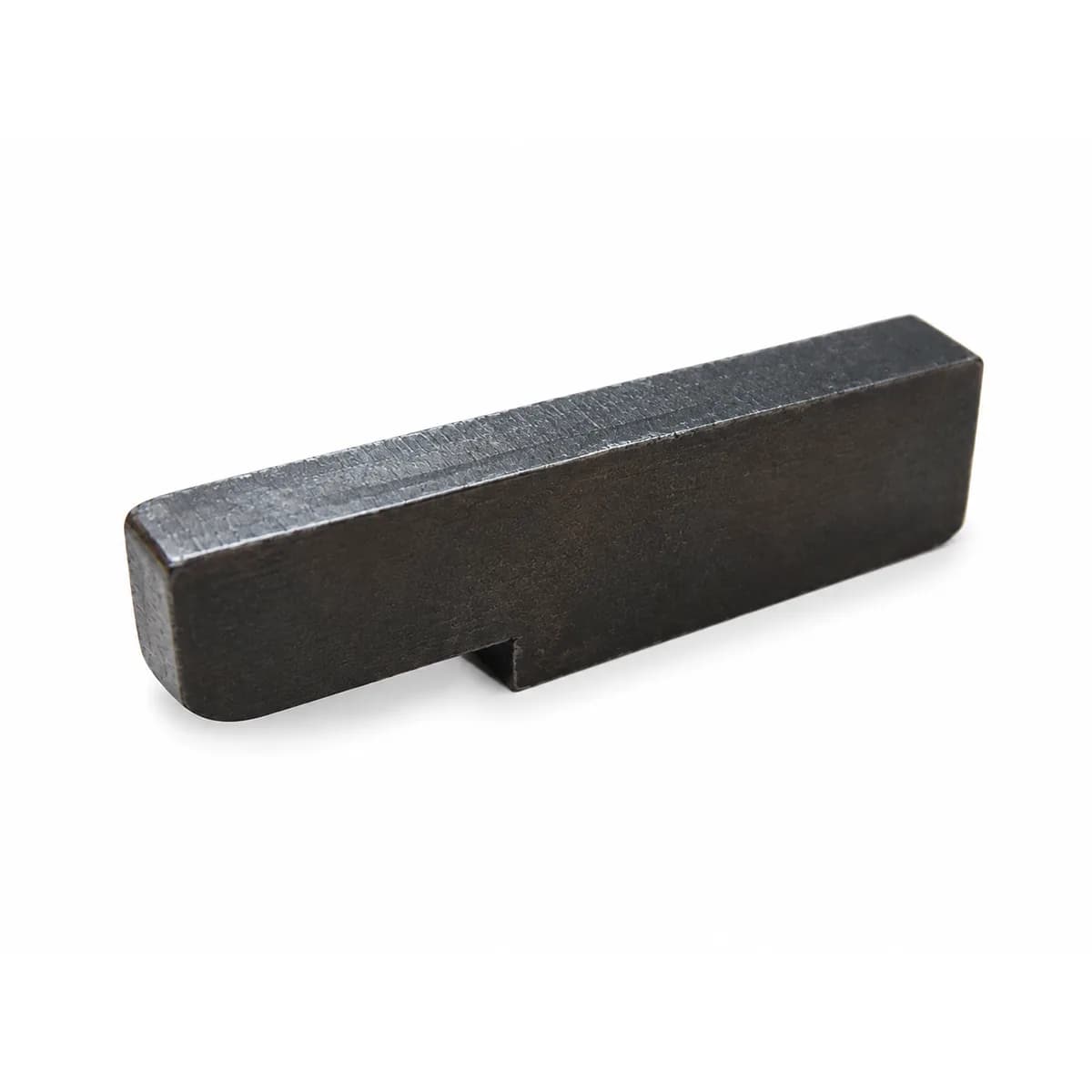

Соединители приварные «Петушок» для крановых рельсов
Крюк М-16 для рельсов Р-18, Р-24
Крюк М-24 для рельсов КР-70, КР-80, Р-65

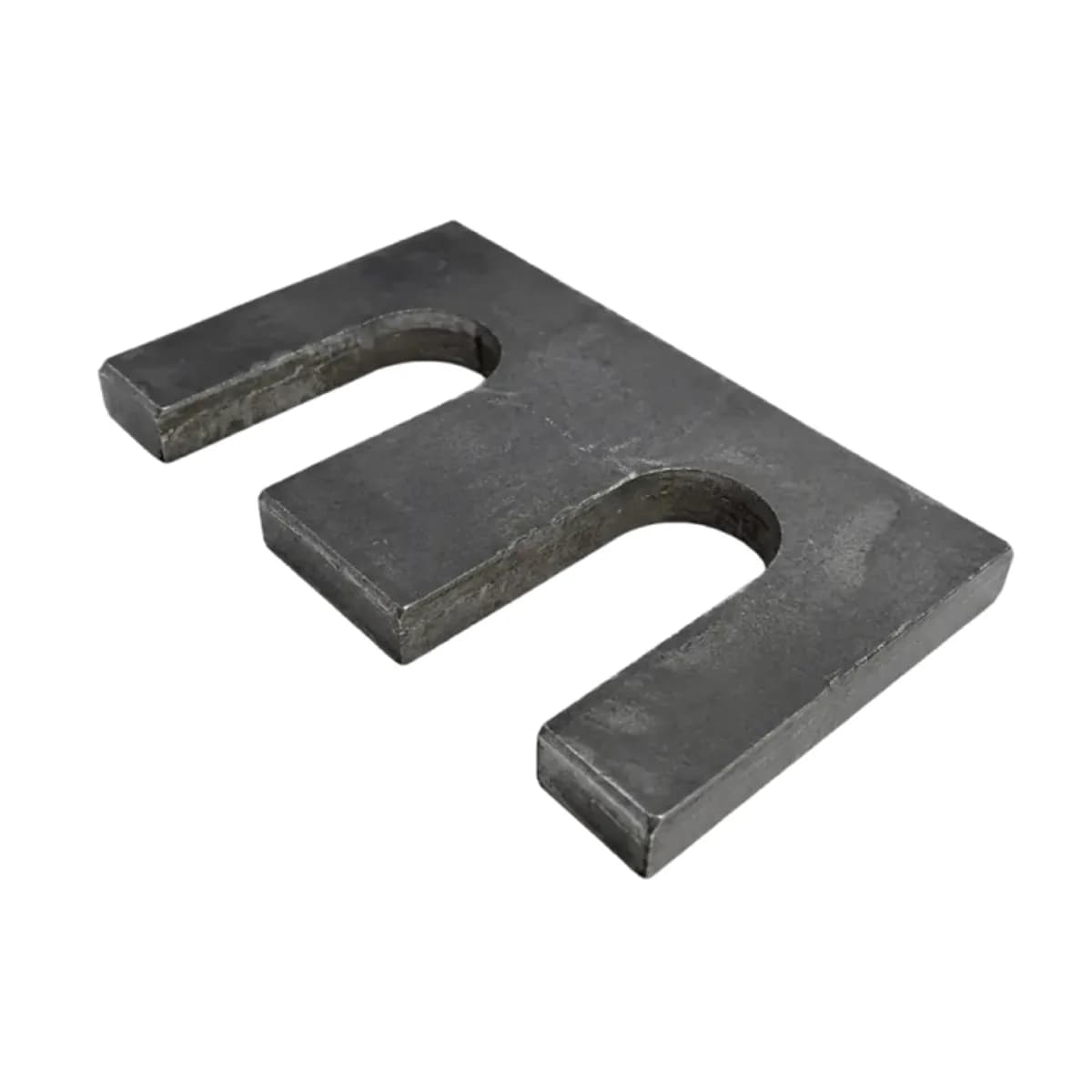

Планка упорная У1 (У1ХЛ) ГОСТ 24741-2016
Крюк М-20 для рельсов Р-33, Р-43
Крюк М-22 для рельсов Р-50
Крепёж крановых рельсов и путей перекатки
Крановый путь держится не на костылях, а на специальном крепеже, рассчитанном на знакопеременную нагрузку от колёс крана. Поставляем полный набор: крюки для стальных подкрановых балок, планки и прижимы, стяжки рельсовых нитей и железобетонные плиты для путей перекатки трансформаторов.
Рельсовые крюки

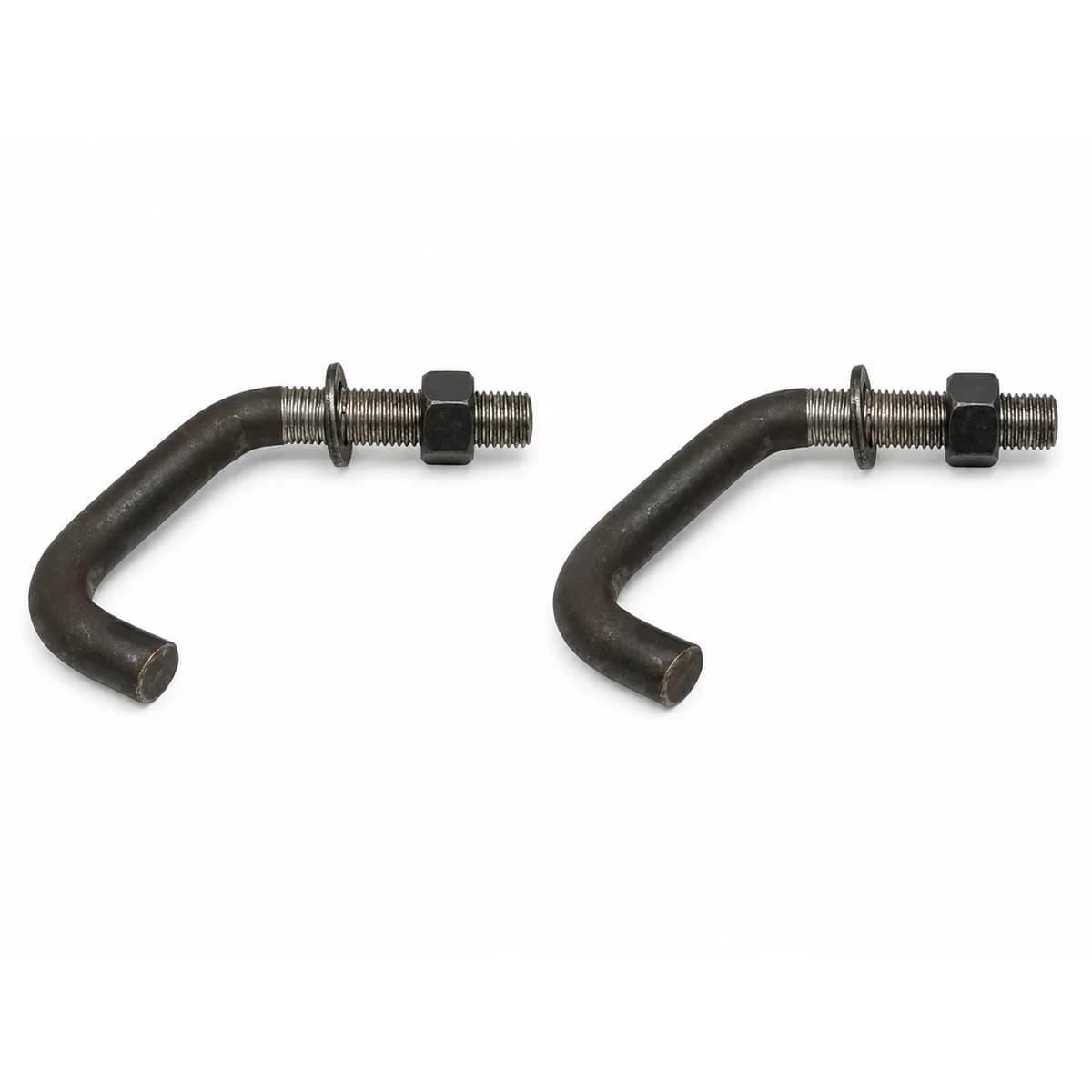

Крюк охватывает полку подкрановой балки и прижимает подошву рельса. Размер подбирается по типу рельса: М-16 для лёгких Р-18 и Р-24, М-20 для Р-33 и Р-43, М-22 для Р-50, М-24 для крановых КР-70, КР-80 и ширококолейного Р-65. Геометрия крюка (вылет, форма зацепа, длина резьбы) изготавливается по чертежу заказчика под конкретный профиль балки.
Стяжки рельсов С-1, С-2, С-3, С-5
Стяжка фиксирует ширину колеи на путях перекатки трансформаторов, где рельсы крепятся к железобетонным плитам серий НСП и ПФ. Изготавливаются из стального круга Ст3СП: С-1 и С-2 длиной 2750 мм массой 8,4 кг, С-3 — 1780 мм и 5,5 кг, С-5 — 3250 мм и 9,9 кг. Каждое изделие проходит контроль ОТК по геометрии чертежа.

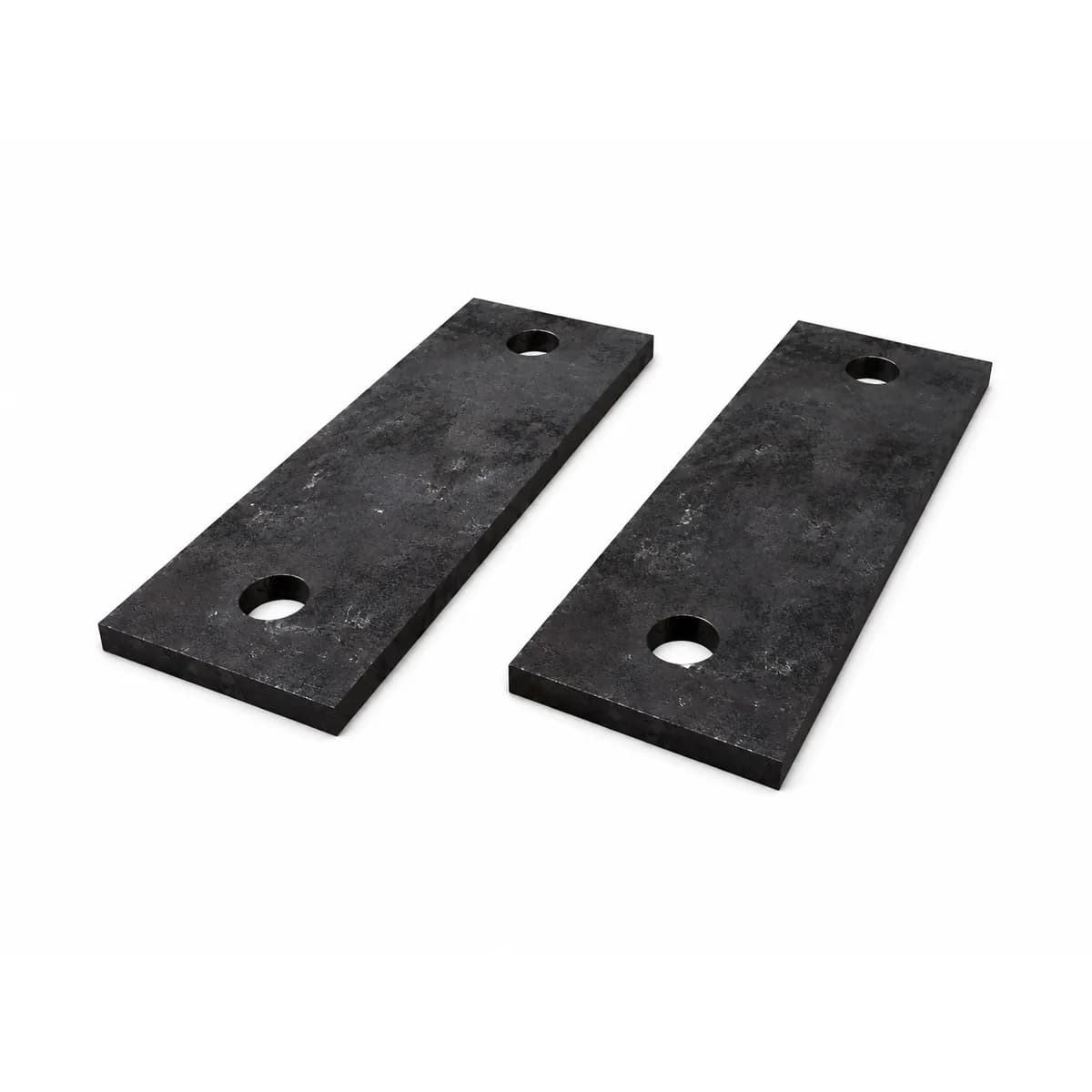

Плиты НСП и подкладка К-2

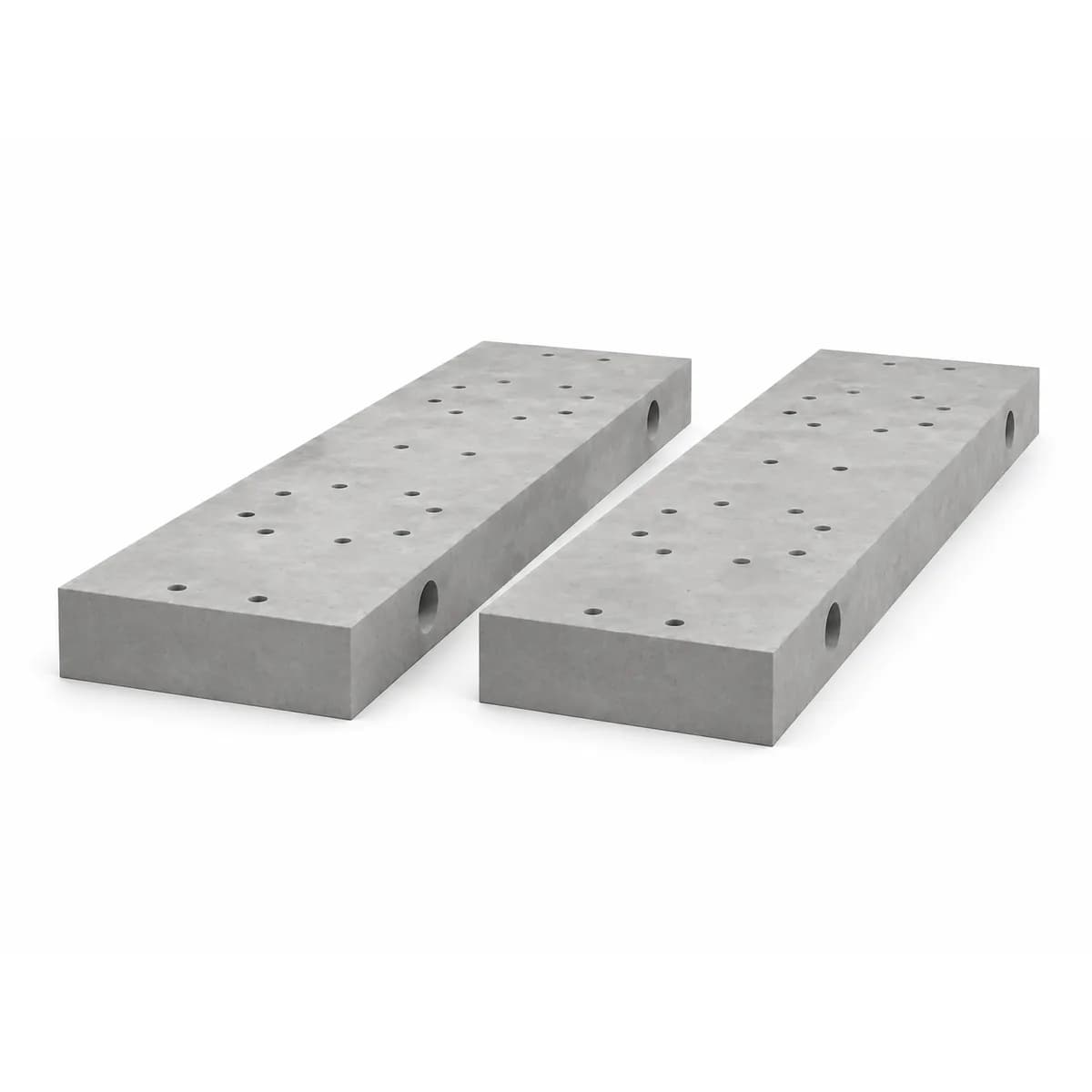

Плиты НСП 35.10 и НСП 35.15 серии 3.407.1-157.1-18 служат основанием рельсового пути перекатки трансформаторов на подстанциях напряжением от 0,8 до 35 кВ. Размеры 3500×1000×250 и 3500×1500×250 мм, бетон класса В25, арматура 25 мм. Подкладка К-2 распределяет нагрузку от катков трансформатора с рельса на шпалу и защищает основание от продавливания.
Подбор комплекта
Скажите тип рельса, конструкцию основания (стальная балка, железобетонная балка, полушпала) и нагрузку от крана. Менеджер подберёт совместимый крепёж и посчитает количество на погонный метр пути.
