Накладки для термостыков
Все накладки
Накладка ТС-1 на температурный стык Р43
Накладка ТС-2 на температурный стык Р50
Накладка ТС-3 на температурный стык КР70
Накладка ТС-4 на температурный стык КР80
Накладка ТС-5 на температурный стык КР100
Накладка ТС-6 на температурный стык КР120

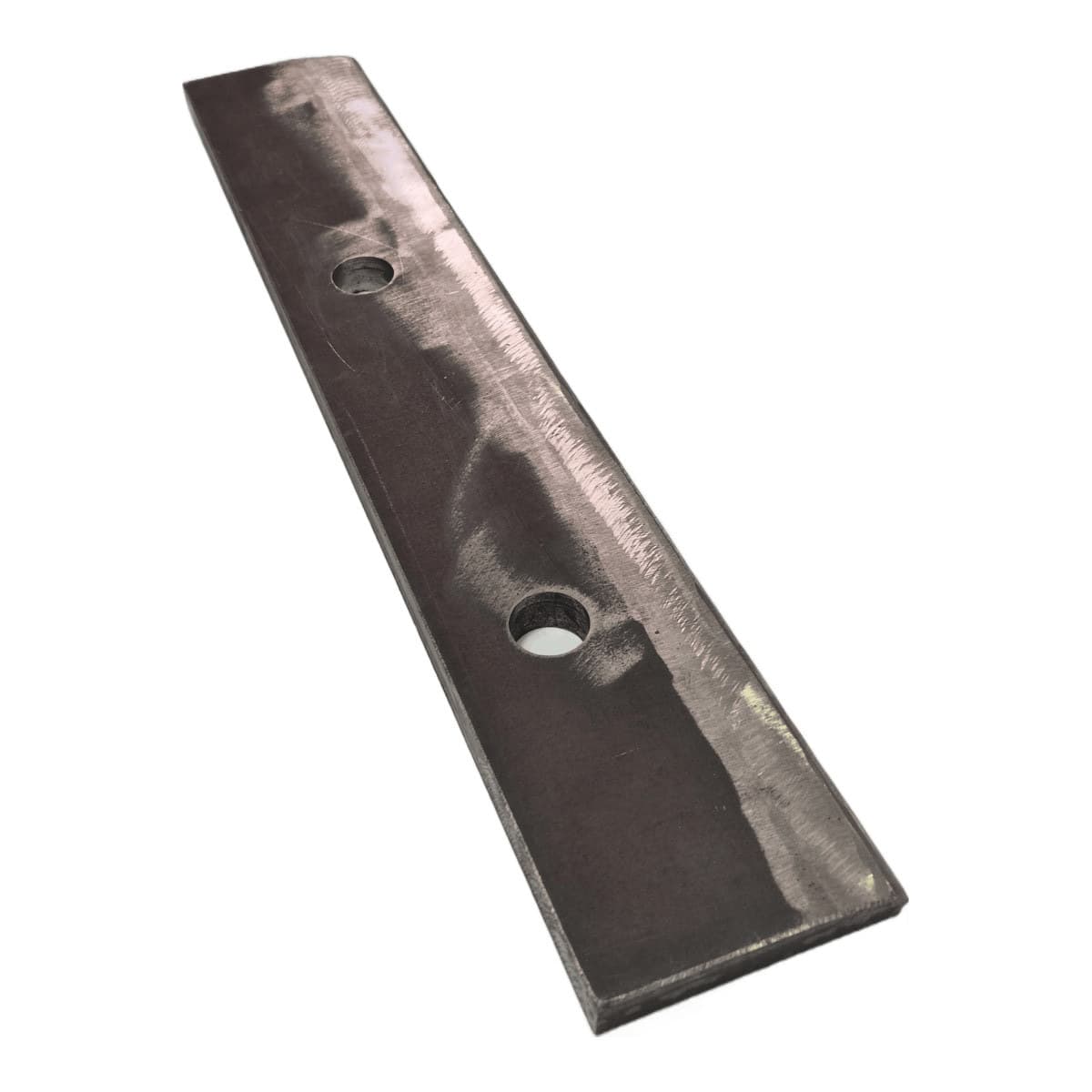

Накладка ТС-7 на температурный стык КР140
Накладки для температурных стыков (термостыков)
Температурный стык компенсирует удлинение и укорочение рельсовой плети при перепадах температуры. Обычный стык с фиксированным зазором на длинных плетях и подкрановых путях не справляется: летом рельсы упираются друг в друга и выпучивают путь, зимой зазор раскрывается сверх нормы. Термостык позволяет нитям смещаться относительно друг друга в заданных пределах.
Подбор по типу рельса
Каждый типоразмер накладки жёстко привязан к профилю: ТС-1 для Р-43, ТС-2 для Р-50, ТС-3 для кранового КР-70, ТС-4 для КР-80, ТС-5 для КР-100, ТС-6 для КР-120, ТС-7 для КР-140. Накладка от другого профиля физически не встанет на шейку рельса.
Где применяются
Чаще всего на подкрановых путях большой протяжённости, где рельс лежит на стальных балках и температурные деформации особенно заметны. Также на открытых участках промышленных путей и на эстакадах. Зазор температурного расширения у разных исполнений составляет от 20 до 35 мм.
Материал
Изготавливаются из стали Ст45 или 09Г2Д с обработкой опорных поверхностей. Узел работает на трение: рельсы скользят относительно накладок, поэтому качество поверхности напрямую влияет на ресурс.
Комплектация
К накладкам нужны болты, гайки и шайбы соответствующего размера. Уточните тип рельса и число стыков, менеджер соберёт комплект целиком.
