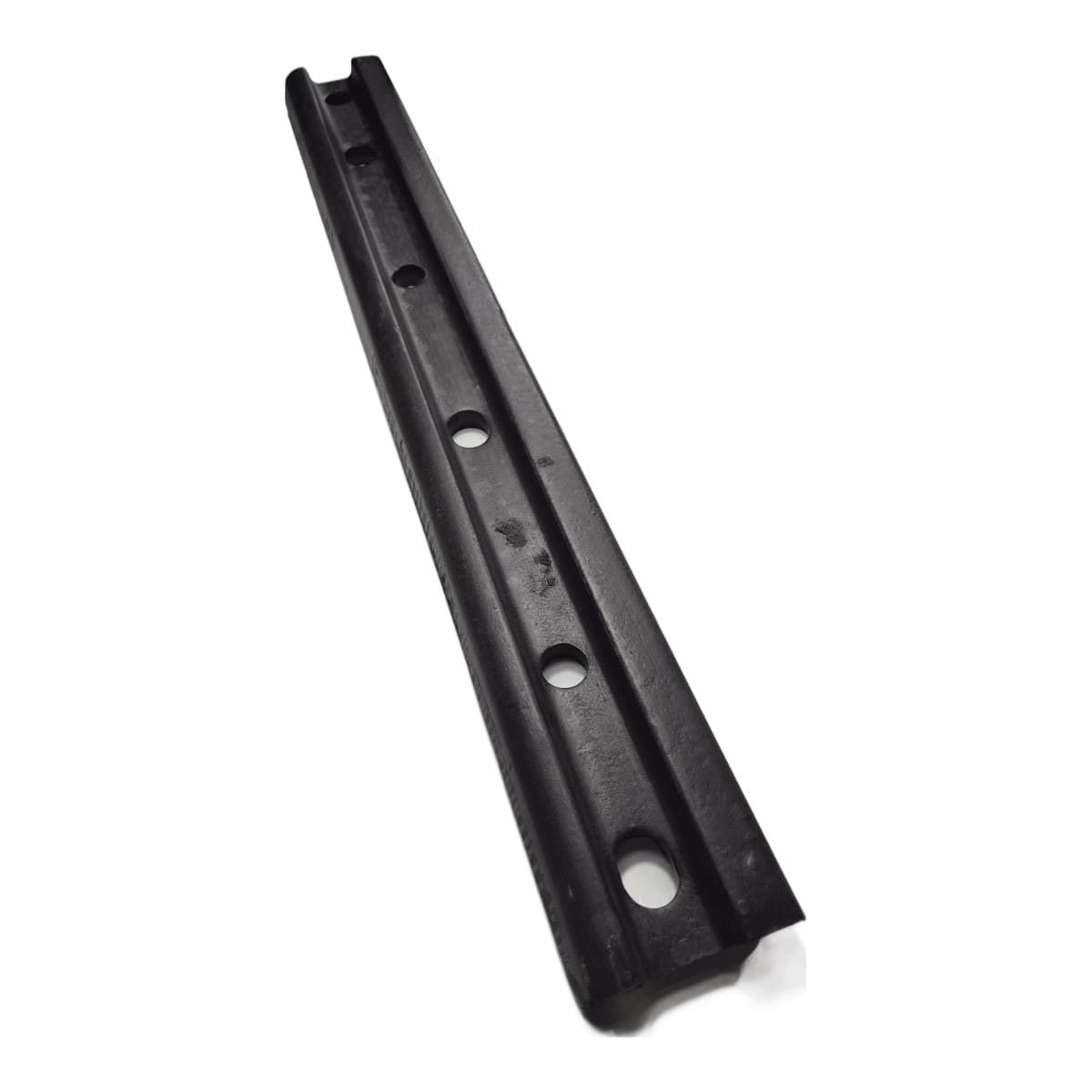

Накладка 1Р-65 восстановленная
Накладка 2Р-65 новая ГОСТ 33184-2014
Накладка 2Р-65 новая ТУ

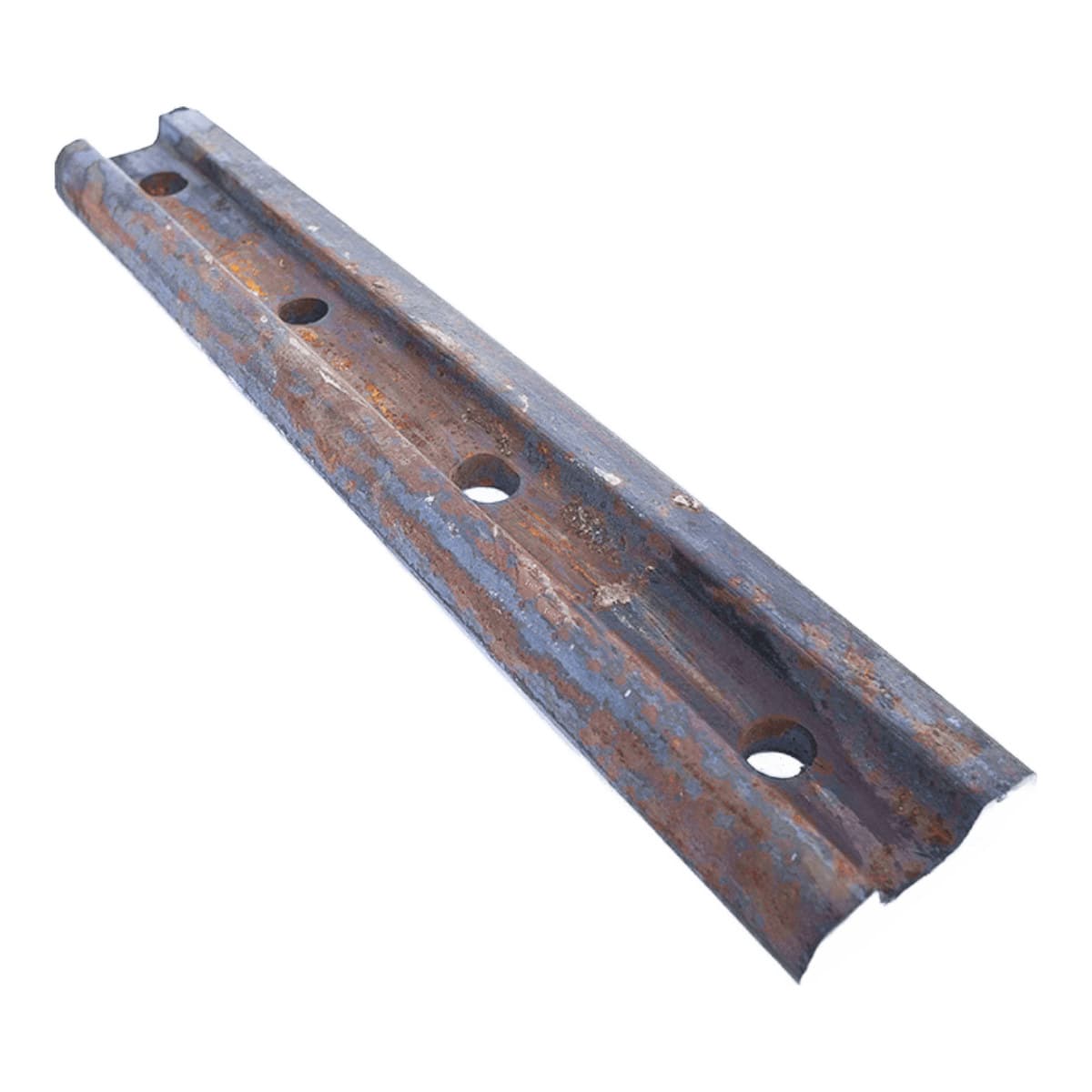

Накладка 2Р-65

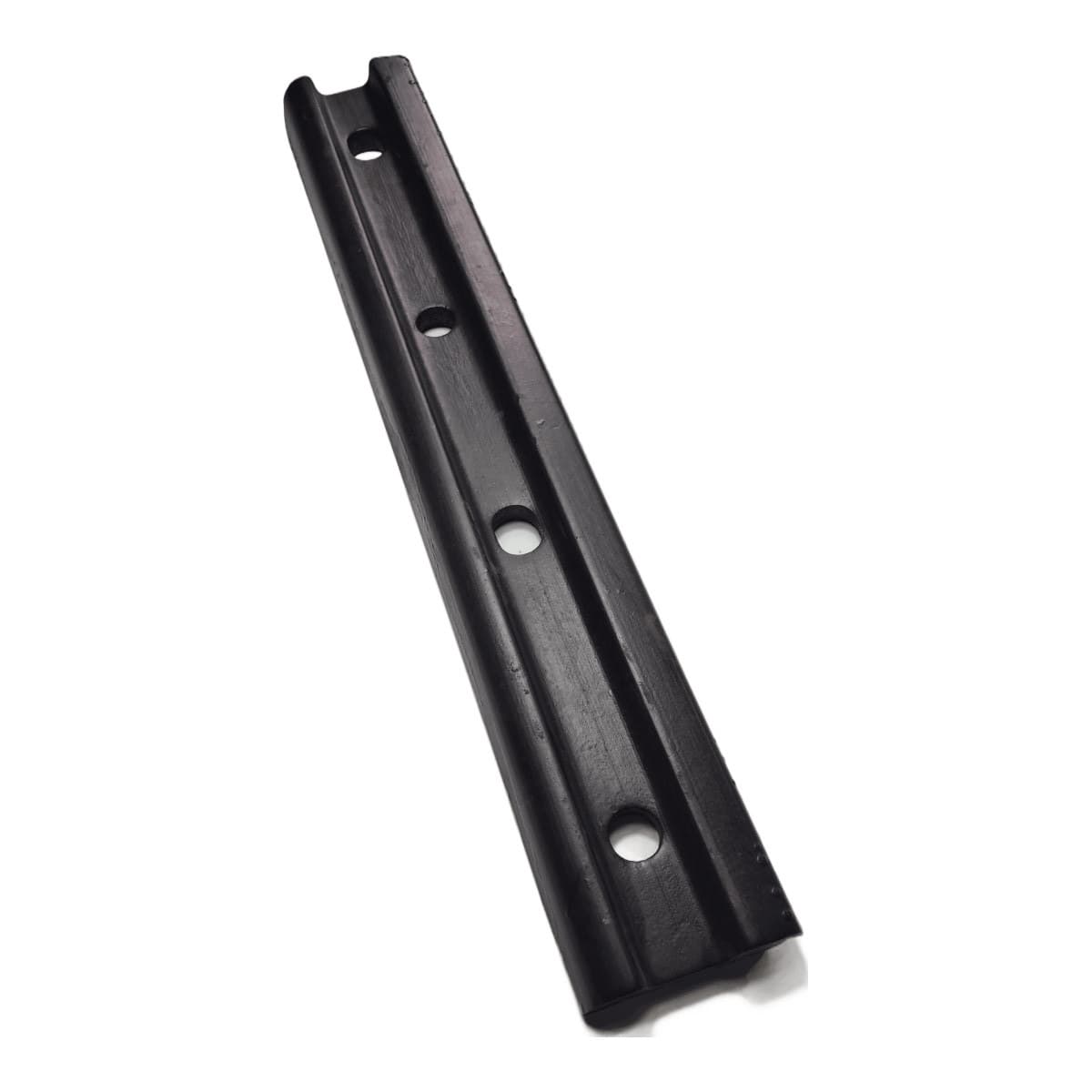

Накладка 2Р-65 с хранения

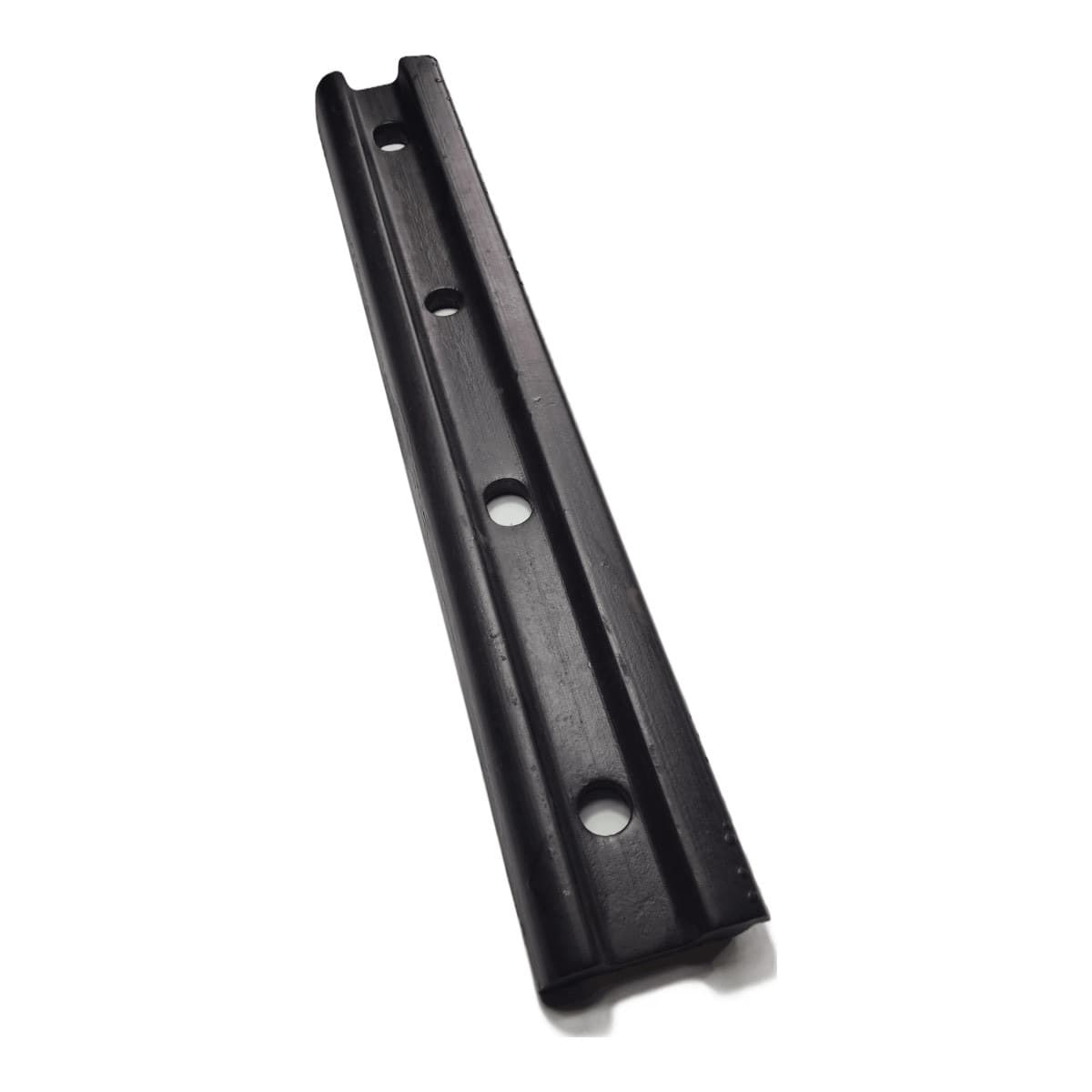

Накладка 2Р65 гос.резерв

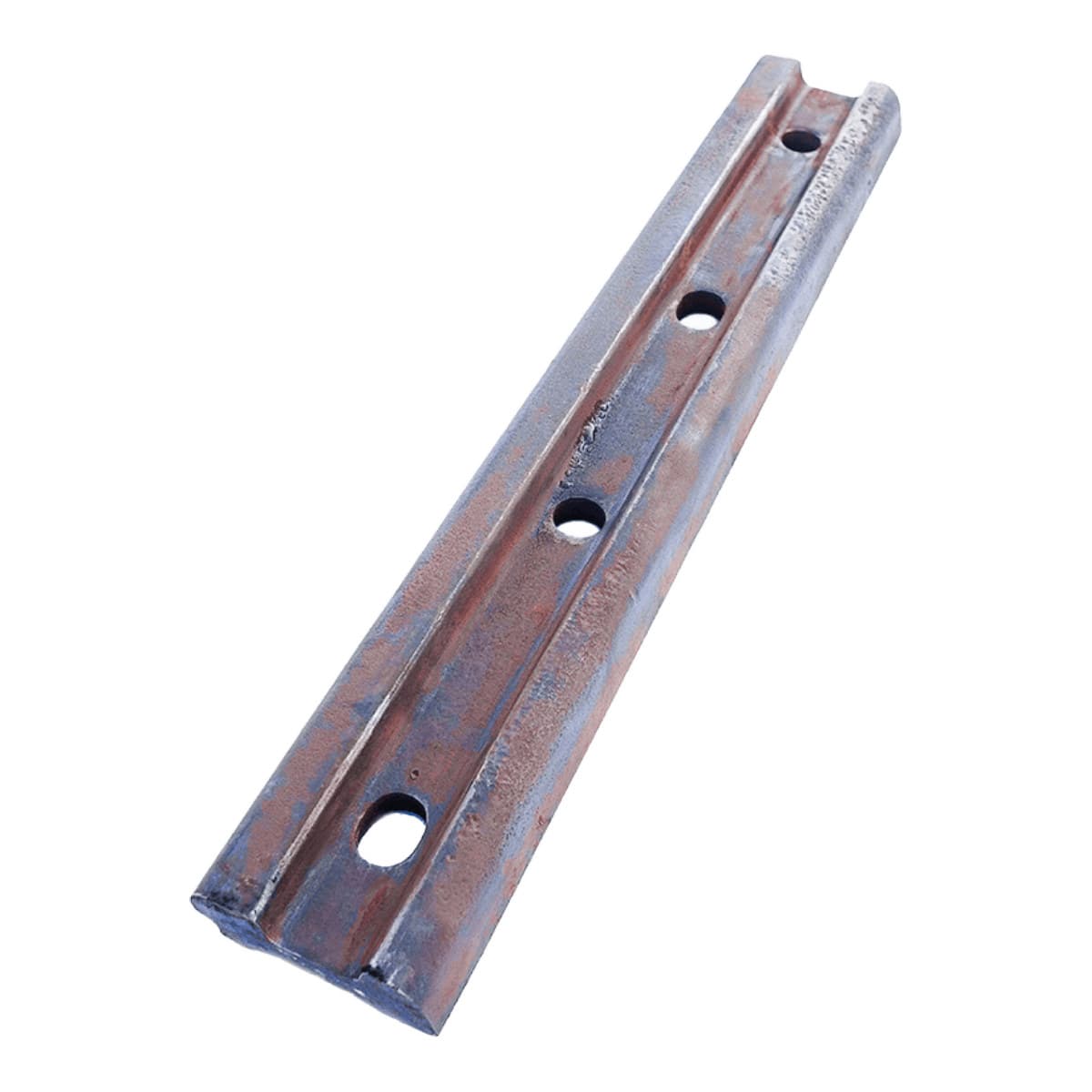

Накладка 2Р-65 с/г (БУ)

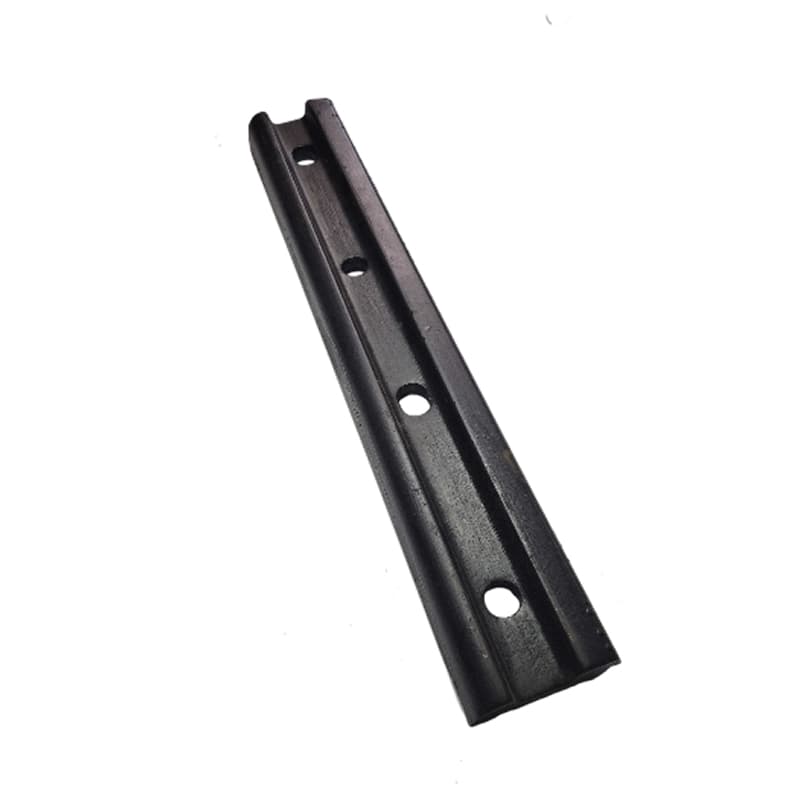

Накладка 2Р-65 восстановленная

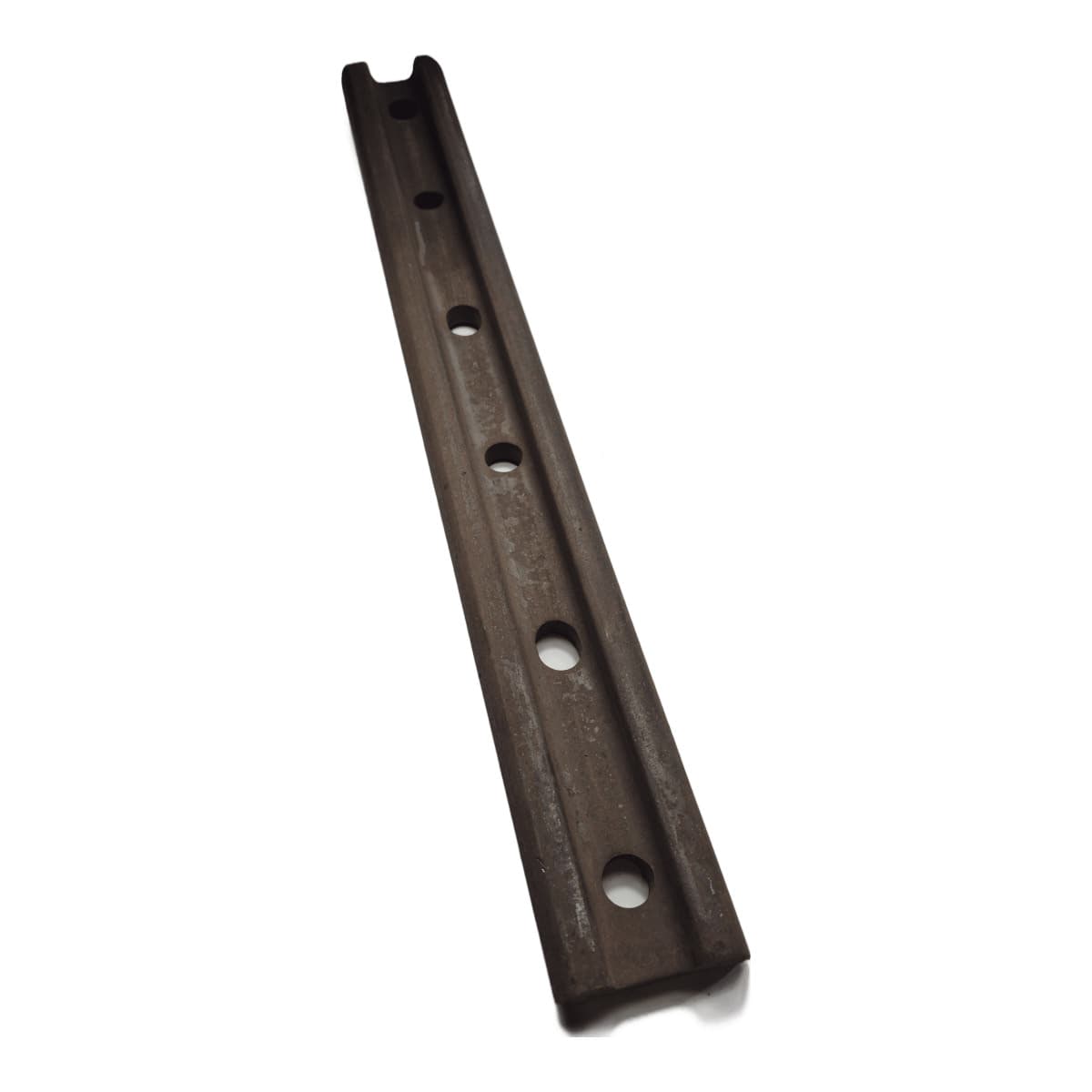

Накладка 1Р-50 новая ГОСТ 33184-2014

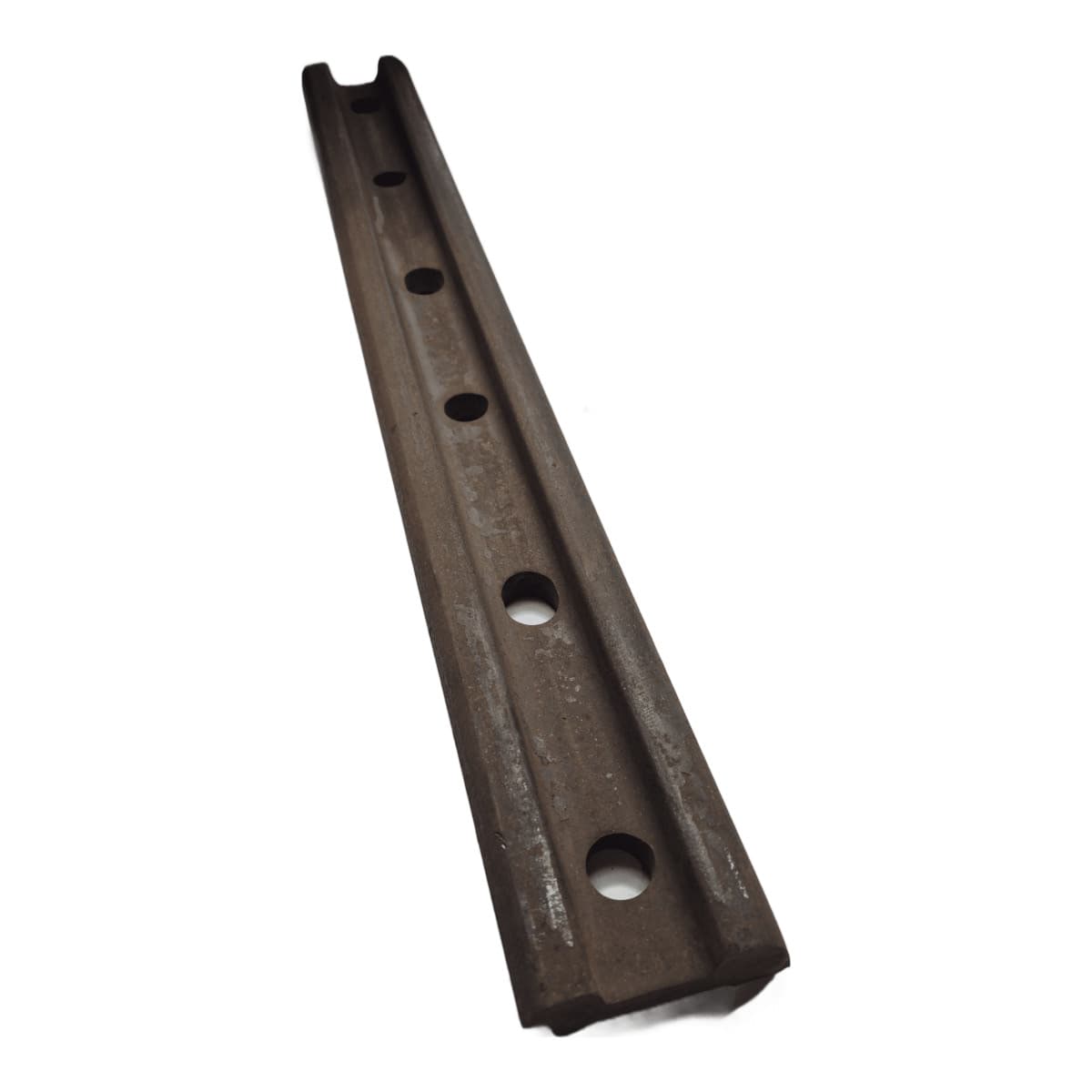

Накладка 1Р-50 новая ТУ

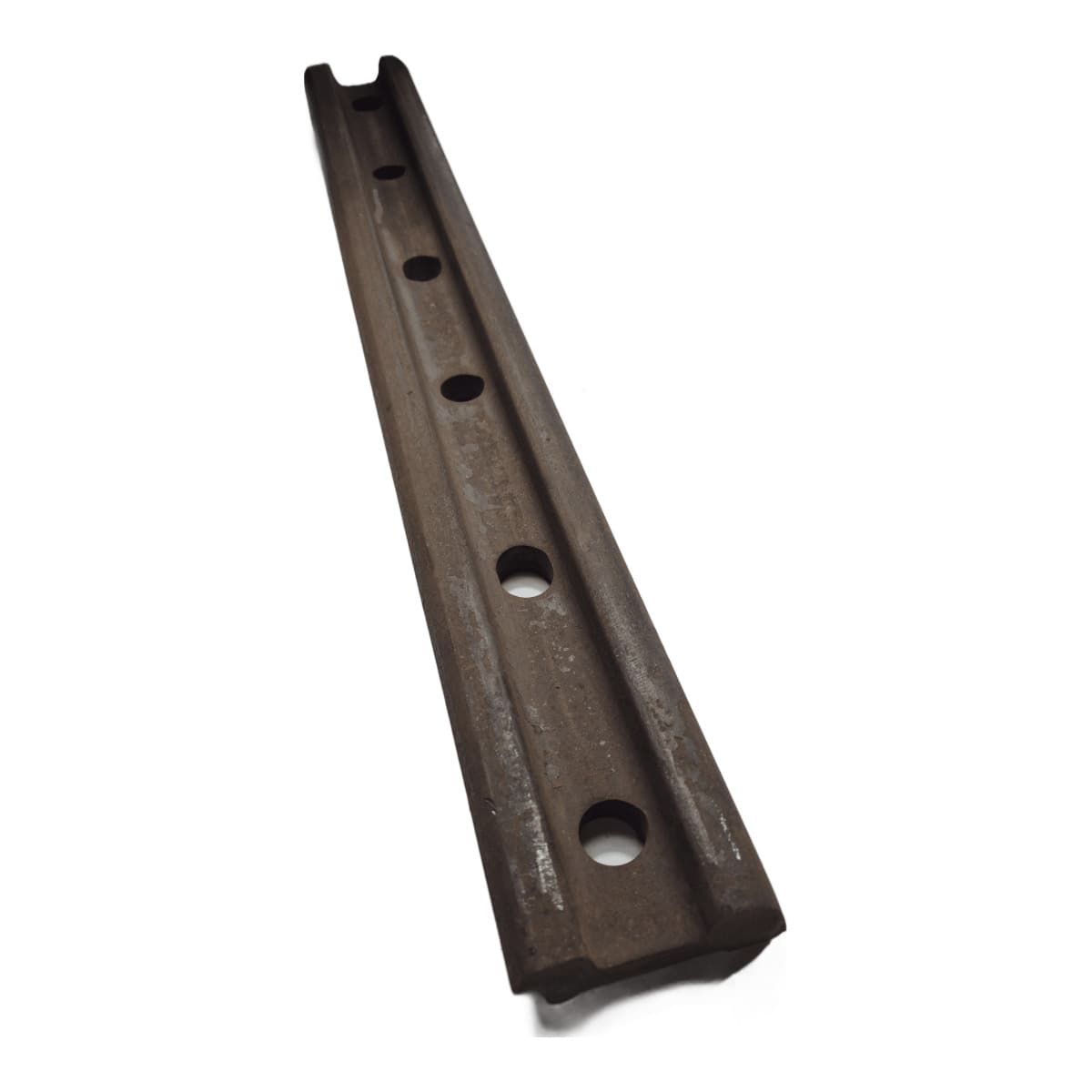

Накладка 1Р-50 для промышленных и крановых путей

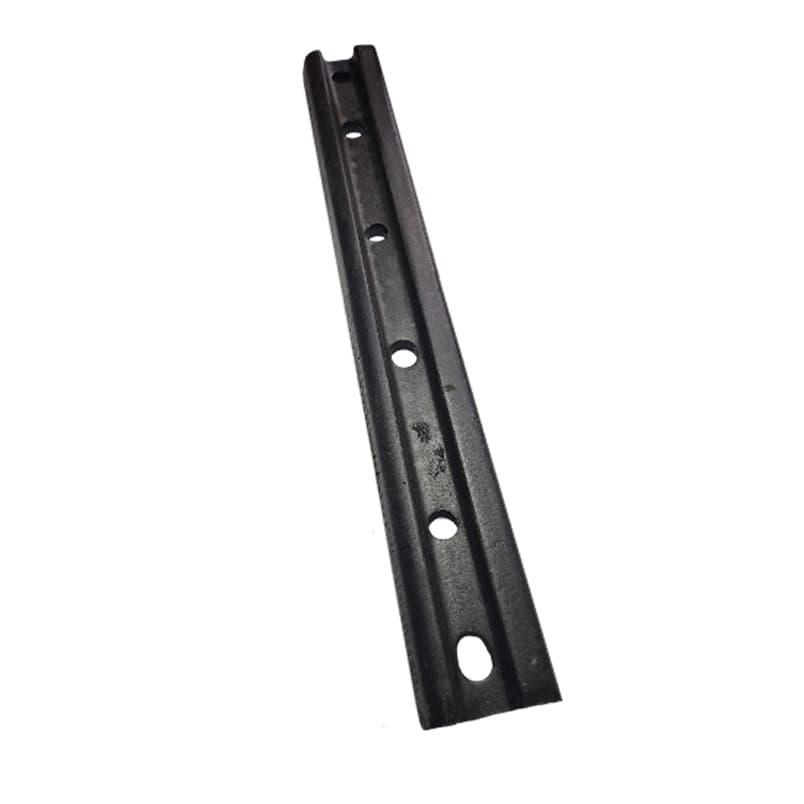

Накладка 1Р-50 с хранения

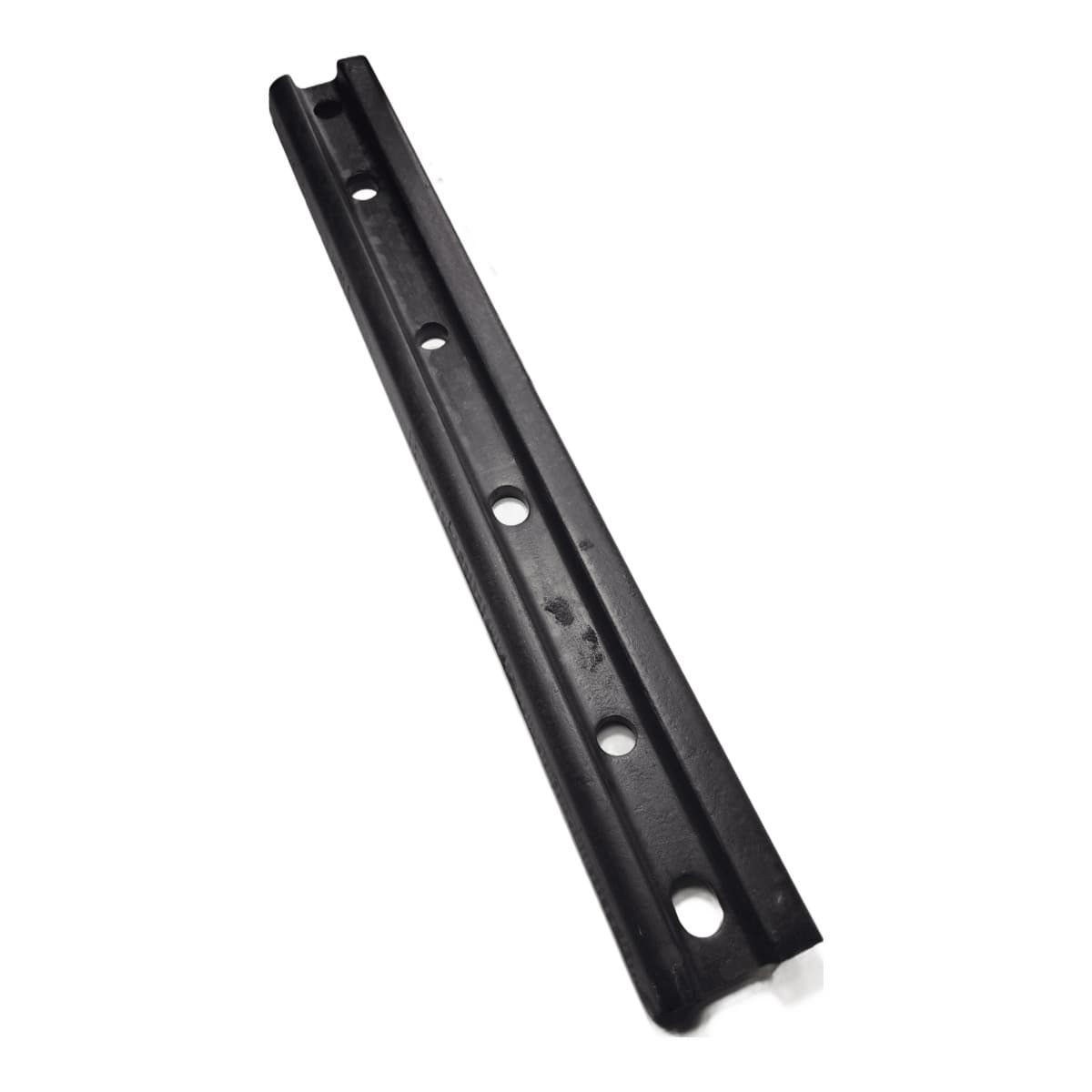

Накладка 1Р-50 гос. Резерв

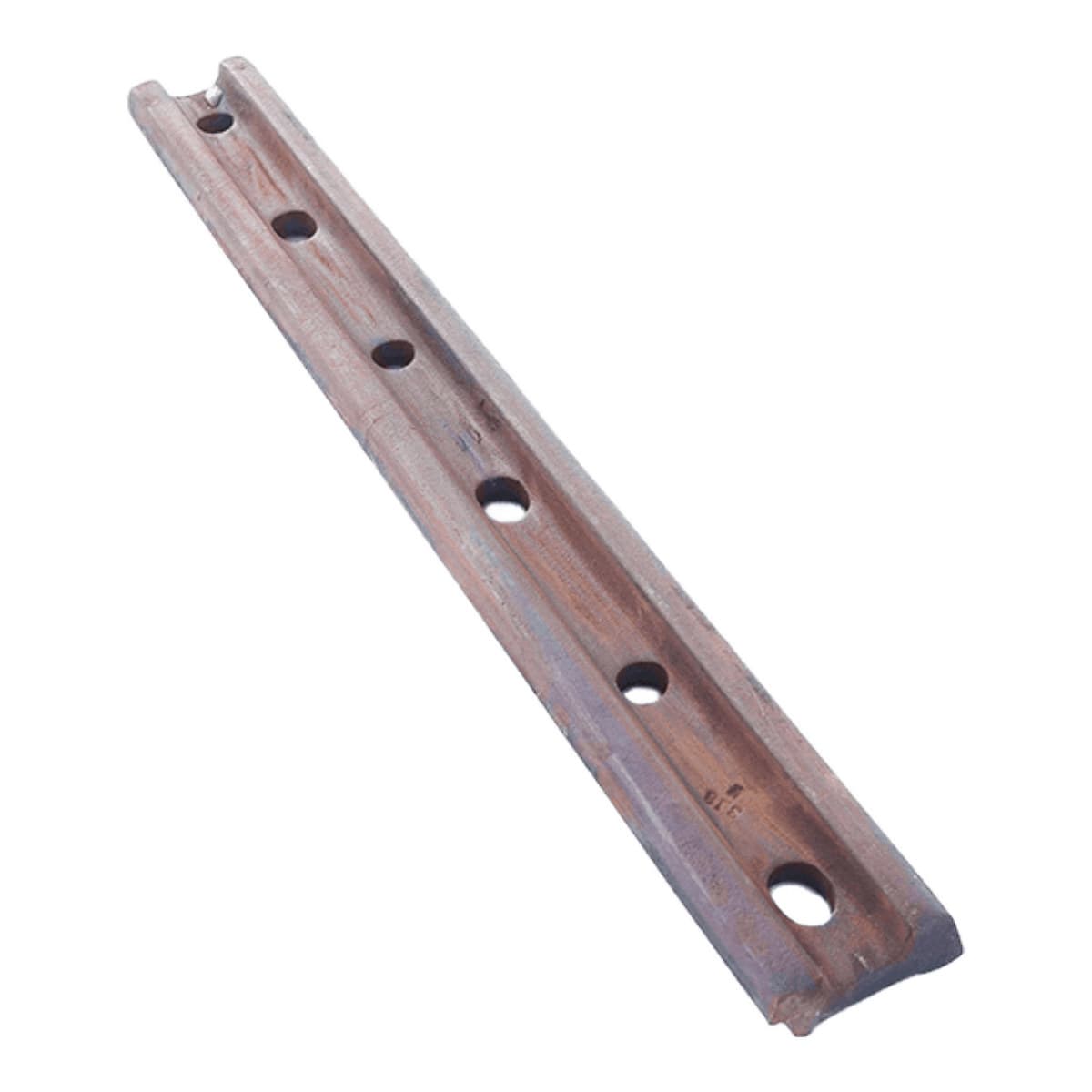

Накладка 1Р-50 с/г
Стыковые накладки для рельсов Р-38, Р-43, Р-50, Р-65, Р-75
Стыковая накладка соединяет два рельса в стыке и передаёт нагрузку с одного на другой, сохраняя непрерывность рельсовой нити. Поставляем полную линейку профилей от Р-38 до Р-75: новые по ГОСТ, старогодние, восстановленные и по ТУ. Купить стыковые накладки можно от одной штуки, со склада в Москве и напрямую с завода.
Двухголовые и четырёхдырные: чем отличаются 1Р и 2Р
Маркировка накладки начинается с числа отверстий на одной стороне. 1Р-65 — шестидырная накладка длиной 800 мм, ставится в обычный стык пути. 2Р-65 — четырёхдырная той же длины, применяется там, где нужен изолирующий стык или где стык попадает на укороченную рельсовую рубку. Аналогично для Р-50: 1Р-50 длиной 800 мм и 2Р-50. Для лёгких профилей длина меньше: 1Р-43 — 790 мм, 1Р-38 — 720 мм, накладка Р-33 — 540 мм.
Нормативы и материал
Современные накладки для Р-65 и Р-50 изготавливаются по ГОСТ 33184-2014, накладки Р-43 — по ГОСТ 19127-73, Р-38 — по ГОСТ 4133-73. Материал — горячекатаная сталь марки М54 или Ст45 с термоупрочнением опорных поверхностей. Профиль накладки повторяет геометрию шейки и подошвы конкретного типа рельса, поэтому накладка Р-50 физически не встанет на Р-65.
Новые, старогодние и восстановленные
Новая накладка идёт с завода без следов эксплуатации. Старогодняя (с/г) снята с пути, прошла сортировку и годится для станционных, подъездных и промышленных путей. Восстановленная дополнительно проходит правку и очистку, у неё выровнены опорные поверхности. Для магистральных путей берут новые, для внутризаводских и крановых путей чаще выбирают старогодние: экономия достигает половины стоимости при сопоставимом ресурсе на малых нагрузках.
Что заказывают вместе с накладками
Полный стыковой комплект — это накладки, стыковые болты М22, М24 или М27 с гайками, пружинные шайбы (гроверы) и при необходимости изолирующие детали для изостыка. Мы комплектуем стык целиком, чтобы не искать метизы отдельно. Уточните тип рельса и количество стыков, менеджер посчитает комплект и назовёт срок отгрузки.
