Комплект скрепления АРС-4
Арт: АРС-4Под заказ
АРС-4
Состав комплекта
Под заказ
Цена с НДС:По запросу/компл.
Количество:
1
Описание товара

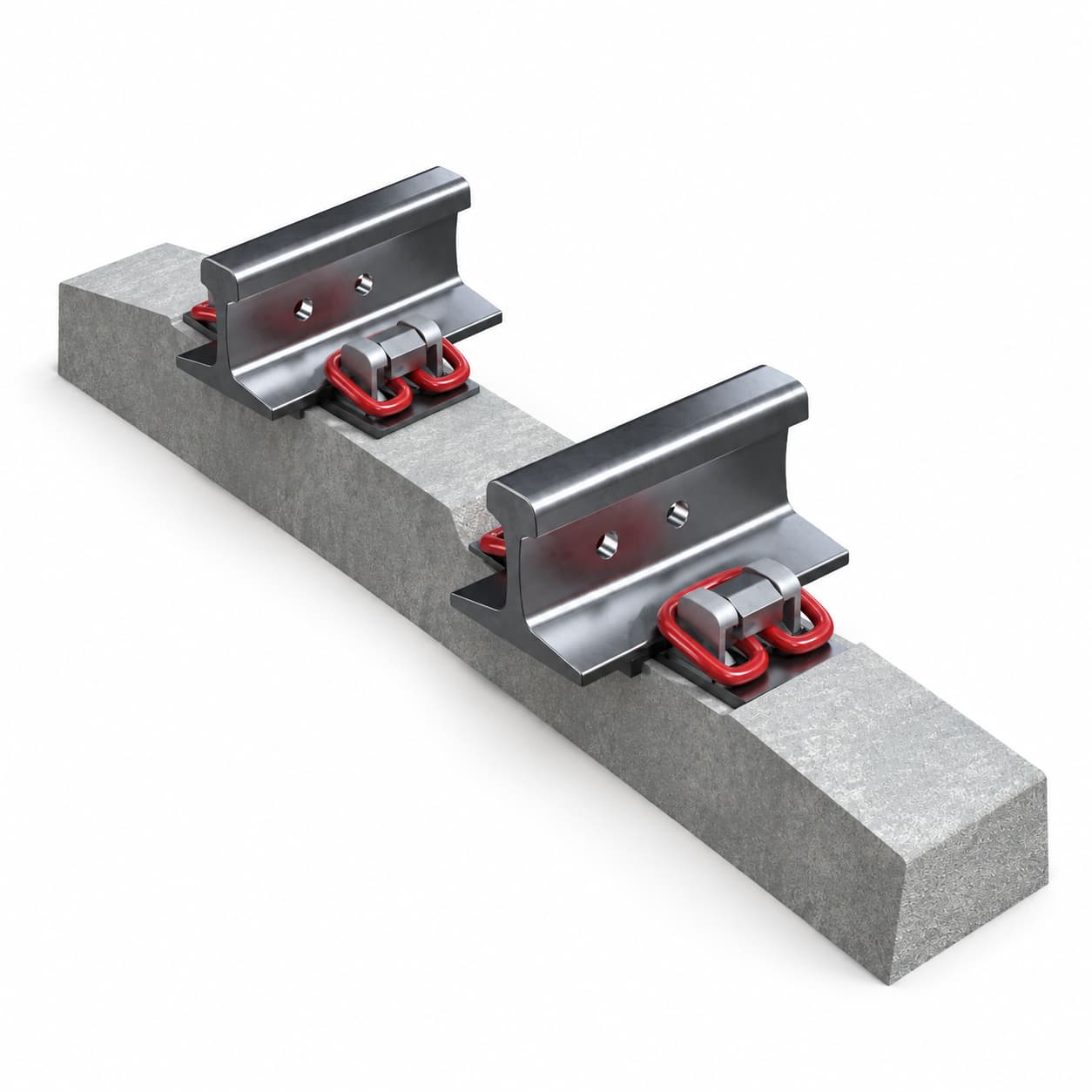

АРС-4 соединяет рельс с анкерной железобетонной шпалой. Пружинные клеммы удерживают подошву рельса, подклеммники служат опорами клемм, а монорегуляторы задают и фиксируют усилие прижатия.
В этой карточке состав приведён на одну шпалу с двумя рельсовыми опорами. Изолирующие уголки подбирают по проектному размеру; разные толщины не являются одним исполнением.
Характеристики
| Тип | АРС-4 |
|---|---|
| Тип рельса | Р65, Р75 |
| Основание | Анкерная железобетонная шпала АРС |
| Клемма | АРС-04.04.001-01 |
| Диаметр прутка клеммы, мм | 17 |
| Сталь клеммы | 60С2А |
| База комплектации | Одна шпала, две рельсовые опоры |
Характеристики деталей комплекта
1. Клемма пружинная АРС-04.04.001-01
В комплекте: 4 шт.
Клемма пружинная АРС-04.04.001-01
| Чертёж | АРС-04.04.001-01 |
|---|---|
| Система скрепления | АРС-4 |
| Тип рельса | Р65, Р75 |
| Основание | Анкерная железобетонная шпала |
| Материал | Сталь 60С2А |
| Диаметр прутка, мм | 17 |
| Стандарт стали | ГОСТ 14959 |
2. Подклеммник АРС-04.04.004
В комплекте: 4 шт.
Подклеммник АРС-04.04.004
| Чертёж | АРС-04.04.004 |
|---|---|
| Система скрепления | АРС-4 |
| Назначение | Опора пружинной клеммы |
| Область применения | Наземные железнодорожные пути |
| Климатические зоны | Все климатические зоны РФ по данным разработчика |
3. Уголок изолирующий АРС-04.07.006
В комплекте: 4 шт.
Уголок изолирующий АРС-04.07.006-05 Размер 5мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 5 мм |
| Размер | 5 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-06 Размер 6мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 6 мм |
| Размер | 6 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-07 Размер 7мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 7 мм |
| Размер | 7 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006 Размер 8мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 8 мм |
| Размер | 8 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-09 Размер 9мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 9 мм |
| Размер | 9 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-10 Размер 10мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 10 мм |
| Размер | 10 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-11 Размер 11мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 11 мм |
| Размер | 11 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
4. Прокладка-амортизатор ЦП-204М-АРС
В комплекте: 2 шт.
Прокладка ЦП-204 АРС
| Артикул | ЦП-204 АРС (М-АРС, ЦП-04.07.003) |
|---|---|
| Назначение / Скрепление | АРС-4 (анкерное рельсовое скрепление) |
| Профиль рельса | Р-65 |
| Материал | Резина 46ПМ-02 / ТПК-5 (формовая) |
| Толщина | 14 мм |
| Масса 1 шт | 0,46 кг |
| Температурный диапазон | от −60 до +60 °C |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 |
5. Монорегулятор литой АРС-04.04.007
В комплекте: 4 шт.
Монорегулятор литой АРС-04.04.007
| Чертёж | АРС-04.04.007 |
|---|---|
| Исполнение | Литое |
| Система скрепления | АРС |
| Шпала | Анкерная железобетонная ШС-АРС |
| Назначение | Регулирование и фиксация усилия прижатия клеммы |
Технические характеристики
Характеристики деталей комплекта
1. Клемма пружинная АРС-04.04.001-01
В комплекте: 4 шт.
Клемма пружинная АРС-04.04.001-01
| Чертёж | АРС-04.04.001-01 |
|---|---|
| Система скрепления | АРС-4 |
| Тип рельса | Р65, Р75 |
| Основание | Анкерная железобетонная шпала |
| Материал | Сталь 60С2А |
| Диаметр прутка, мм | 17 |
| Стандарт стали | ГОСТ 14959 |
2. Подклеммник АРС-04.04.004
В комплекте: 4 шт.
Подклеммник АРС-04.04.004
| Чертёж | АРС-04.04.004 |
|---|---|
| Система скрепления | АРС-4 |
| Назначение | Опора пружинной клеммы |
| Область применения | Наземные железнодорожные пути |
| Климатические зоны | Все климатические зоны РФ по данным разработчика |
3. Уголок изолирующий АРС-04.07.006
В комплекте: 4 шт.
Уголок изолирующий АРС-04.07.006-05 Размер 5мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 5 мм |
| Размер | 5 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-06 Размер 6мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 6 мм |
| Размер | 6 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-07 Размер 7мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 7 мм |
| Размер | 7 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006 Размер 8мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 8 мм |
| Размер | 8 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-09 Размер 9мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 9 мм |
| Размер | 9 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-10 Размер 10мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 10 мм |
| Размер | 10 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
Уголок изолирующий АРС-04.07.006-11 Размер 11мм
| Нормативный документ | ТУ 3185-006-01115863-2009 |
|---|---|
| Обозначение | АРС-04.07.006, 11 мм |
| Размер | 11 мм |
| Материал | Полиамид (капролон), литьё под давлением |
| Скрепление | АРС-4 на ж/б шпалах |
| Рельс | Р65 |
| На 1 шпалу | 4 уголка |
4. Прокладка-амортизатор ЦП-204М-АРС
В комплекте: 2 шт.
Прокладка ЦП-204 АРС
| Артикул | ЦП-204 АРС (М-АРС, ЦП-04.07.003) |
|---|---|
| Назначение / Скрепление | АРС-4 (анкерное рельсовое скрепление) |
| Профиль рельса | Р-65 |
| Материал | Резина 46ПМ-02 / ТПК-5 (формовая) |
| Толщина | 14 мм |
| Масса 1 шт | 0,46 кг |
| Температурный диапазон | от −60 до +60 °C |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 |
5. Монорегулятор литой АРС-04.04.007
В комплекте: 4 шт.
Монорегулятор литой АРС-04.04.007
| Чертёж | АРС-04.04.007 |
|---|---|
| Исполнение | Литое |
| Система скрепления | АРС |
| Шпала | Анкерная железобетонная ШС-АРС |
| Назначение | Регулирование и фиксация усилия прижатия клеммы |
| Тип: | АРС-4 |
| Тип рельса: | Р65, Р75 |
| Основание: | Анкерная железобетонная шпала АРС |
| Клемма: | АРС-04.04.001-01 |
| Диаметр прутка клеммы, мм: | 17 |
| Сталь клеммы: | 60С2А |
| База комплектации: | Одна шпала, две рельсовые опоры |
