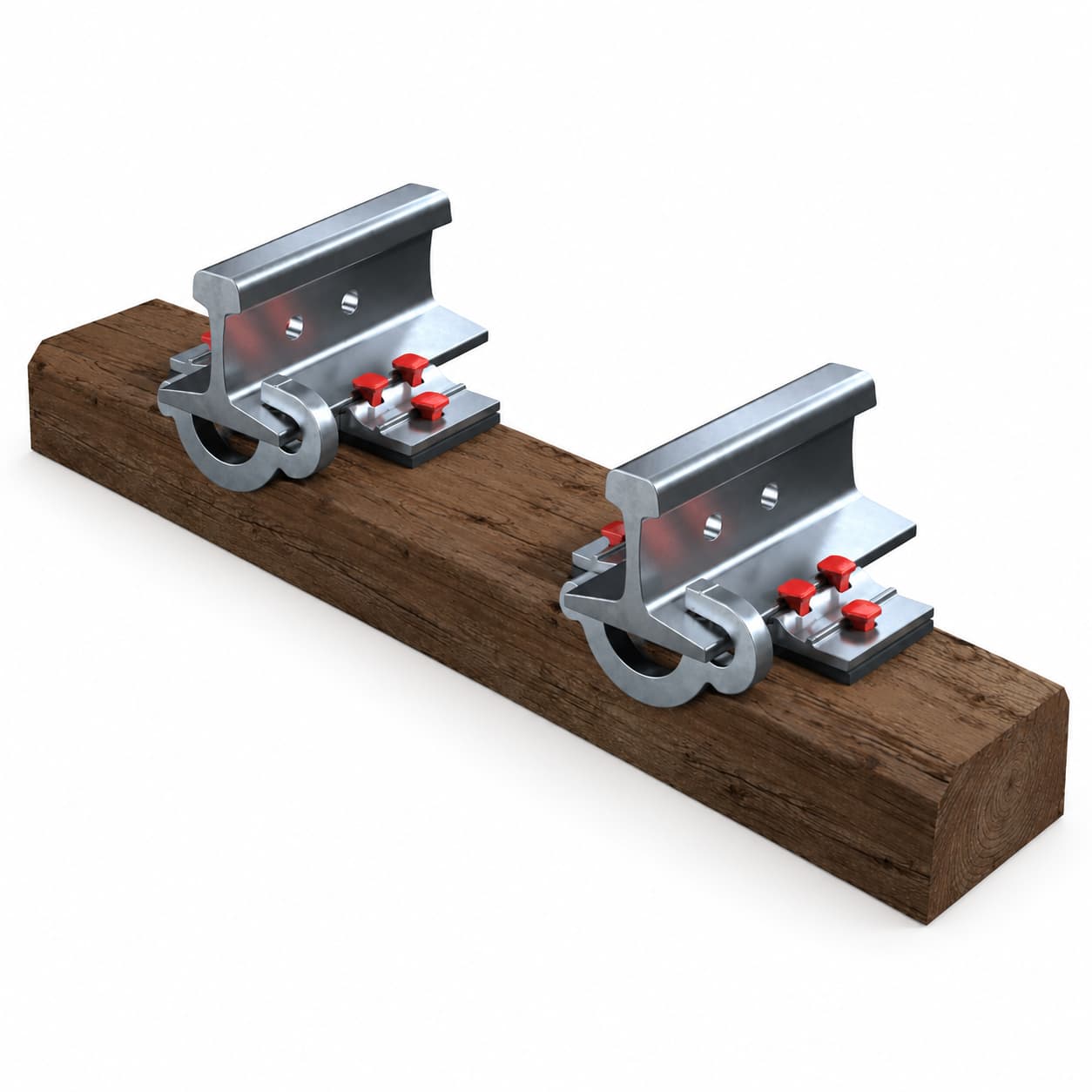

Комплект скрепления Д-50
Арт: Д-50Под заказ
Д-50
Состав комплекта
| Деталь | Кол-во |
|---|---|
| Подкладка Д-50 | 2 шт. |
| Костыль путевой (16х16х165) | 10 шт. |
| Противоугон (П-50) | 2 шт. |
| Прокладка нашпальная (ОП-68-74) | 2 шт. |
Под заказ
Цена с НДС:По запросу/компл.
Количество:
1
Описание товара
Д-50 комплектует костыльное крепление рельса Р50 на деревянной шпале. Подкладки распределяют нагрузку на основание; путевые костыли крепят узел, а противоугоны входят в указанный состав поставки.
Количество деталей приведено на одну шпалу. Для ремонтной поставки можно указать только заменяемые позиции из состава.
Характеристики
| Тип | Д-50 |
|---|---|
| Тип рельса | Р50 |
| Основание | Деревянная шпала |
| Крепление | Путевые костыли |
| Подкладка | Д-50 |
| База комплектации | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку | ГОСТ 32694-2014 |
Характеристики деталей комплекта
1. Подкладка Д-50
В комплекте: 2 шт.
Подкладка Д-50
| Габариты, мм | 310x170x31 |
|---|---|
| Число отверстий, шт. | 5 |
2. Костыль путевой (16х16х165)
В комплекте: 10 шт.
Костыль путевой 16х16х165мм
| Тип | Костыль путевой |
|---|---|
| Назначение | Крепление рельса/подкладки к шпале (магистральные пути) |
| Размеры (сечение × длина) | 16 × 16 × 165 мм |
| Тип головки | Продолговатая обыкновенная |
| Материал / Сталь | Сталь КГ (костыльная) / Ст3 (ГОСТ 380) |
| Масса 1 шт | 378 г |
| Масса 1000 шт | 378 кг |
| Испытательная нагрузка | не менее 49 кН (5 тс) |
| Состояние | Новый |
| ГОСТ / ТУ | ГОСТ 5812-2014 |
3. Противоугон (П-50)
В комплекте: 2 шт.
Противоугон П-50 новый ГОСТ 32409-13
| Тип | Противоугон пружинный П-50, новый |
|---|---|
| Тип рельса | Р-50 |
| Способ установки | Пружинная скоба, забивается на подошву рельса |
| Размер сечения прутка | 25 мм (ГОСТ 2591) |
| Материал / Сталь | 60С2А / Сталь 65 (ГОСТ 14959) |
| Твёрдость после термообработки | 286–400 НВ |
| Масса 1 шт | около 1,22 кг |
| Сопротивление сдвигу | не менее 7840 Н (на деревянных шпалах) |
| Состояние | Новый |
| ГОСТ / ТУ | ГОСТ 32409-2013 |
4. Прокладка нашпальная (ОП-68-74)
В комплекте: 2 шт.
Прокладка ОП-68-74
| Обозначение | см. маркировку |
|---|---|
| Тип | Нашпальная (под подкладку) |
| Материал | Резина специального состава |
| Свойства | Упругость, электроизоляция, морозостойкость |
| Применение | Скрепления КБ-65, ЖБР-65 на ж/б шпалах |
| Размеры | по ТУ |
Технические характеристики
Характеристики деталей комплекта
1. Подкладка Д-50
В комплекте: 2 шт.
Подкладка Д-50
| Габариты, мм | 310x170x31 |
|---|---|
| Число отверстий, шт. | 5 |
2. Костыль путевой (16х16х165)
В комплекте: 10 шт.
Костыль путевой 16х16х165мм
| Тип | Костыль путевой |
|---|---|
| Назначение | Крепление рельса/подкладки к шпале (магистральные пути) |
| Размеры (сечение × длина) | 16 × 16 × 165 мм |
| Тип головки | Продолговатая обыкновенная |
| Материал / Сталь | Сталь КГ (костыльная) / Ст3 (ГОСТ 380) |
| Масса 1 шт | 378 г |
| Масса 1000 шт | 378 кг |
| Испытательная нагрузка | не менее 49 кН (5 тс) |
| Состояние | Новый |
| ГОСТ / ТУ | ГОСТ 5812-2014 |
3. Противоугон (П-50)
В комплекте: 2 шт.
Противоугон П-50 новый ГОСТ 32409-13
| Тип | Противоугон пружинный П-50, новый |
|---|---|
| Тип рельса | Р-50 |
| Способ установки | Пружинная скоба, забивается на подошву рельса |
| Размер сечения прутка | 25 мм (ГОСТ 2591) |
| Материал / Сталь | 60С2А / Сталь 65 (ГОСТ 14959) |
| Твёрдость после термообработки | 286–400 НВ |
| Масса 1 шт | около 1,22 кг |
| Сопротивление сдвигу | не менее 7840 Н (на деревянных шпалах) |
| Состояние | Новый |
| ГОСТ / ТУ | ГОСТ 32409-2013 |
4. Прокладка нашпальная (ОП-68-74)
В комплекте: 2 шт.
Прокладка ОП-68-74
| Обозначение | см. маркировку |
|---|---|
| Тип | Нашпальная (под подкладку) |
| Материал | Резина специального состава |
| Свойства | Упругость, электроизоляция, морозостойкость |
| Применение | Скрепления КБ-65, ЖБР-65 на ж/б шпалах |
| Размеры | по ТУ |
| Тип: | Д-50 |
| Тип рельса: | Р50 |
| Основание: | Деревянная шпала |
| Крепление: | Путевые костыли |
| Подкладка: | Д-50 |
| База комплектации: | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку: | ГОСТ 32694-2014 |
