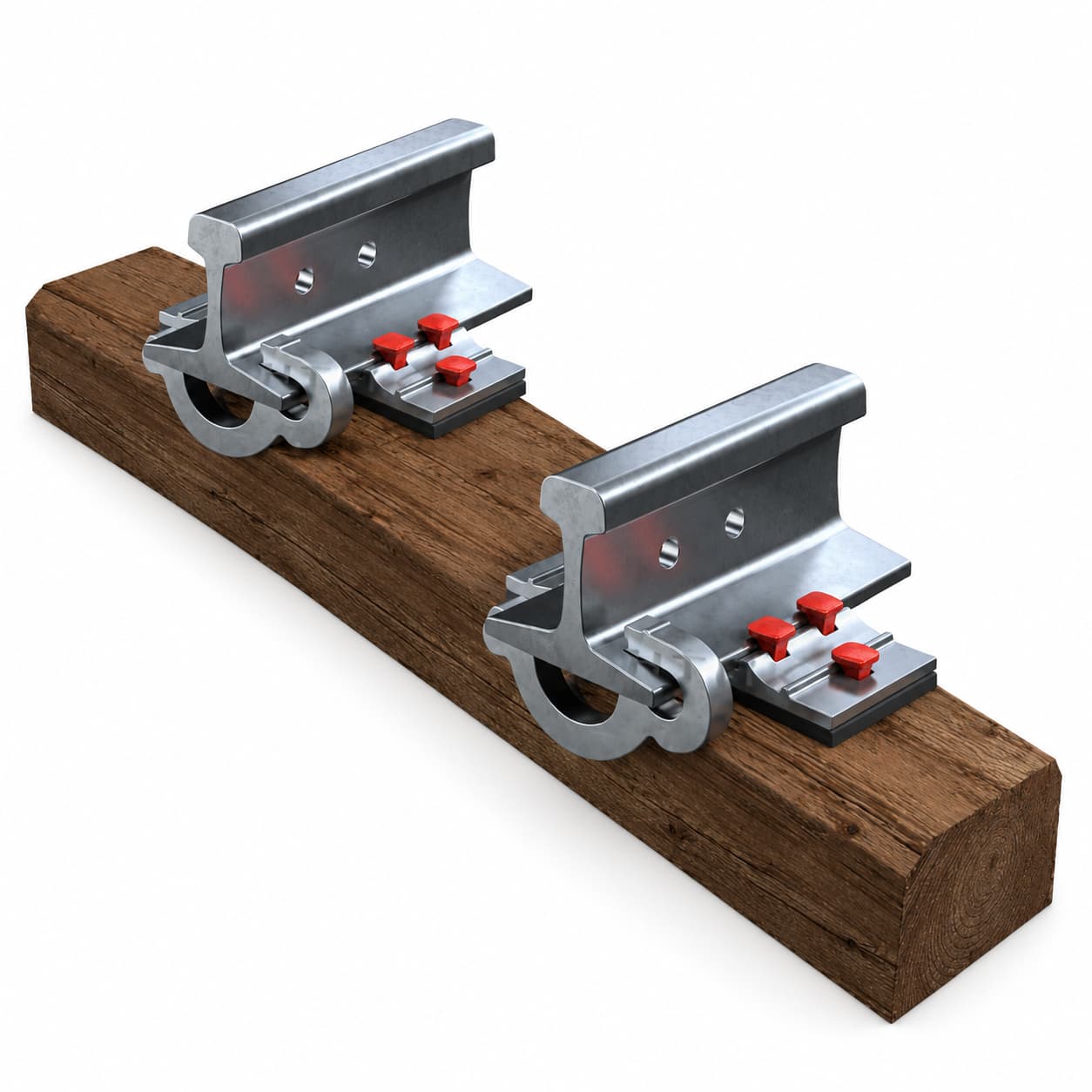

Комплект скрепления Д-65
Арт: Д-65Под заказ
Д-65
Состав комплекта
| Деталь | Кол-во |
|---|---|
| Подкладка Д-65 | 2 шт. |
| Костыль путевой (16х16х165) | 10 шт. |
| Противоугон (П-65) | 2 шт. |
| Прокладка нашпальная (ЦП-362) | 2 шт. |
Под заказ
Цена с НДС:По запросу/компл.
Количество:
1
Описание товара
Д-65 комплектует костыльное крепление рельса Р65 на деревянной шпале. Подкладки распределяют нагрузку на основание; путевые костыли крепят узел, а противоугоны входят в указанный состав поставки.
Количество деталей приведено на одну шпалу. Для ремонтной поставки можно указать только заменяемые позиции из состава.
Характеристики
| Тип | Д-65 |
|---|---|
| Тип рельса | Р65 |
| Основание | Деревянная шпала |
| Крепление | Путевые костыли |
| Подкладка | Д-65 |
| База комплектации | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку | ГОСТ 32694-2014 |
Характеристики деталей комплекта
1. Подкладка Д-65
В комплекте: 2 шт.
Подкладка Д-65
| Основание | Деревянная шпала |
|---|---|
| Тип рельса | Р65 |
| ГОСТ | ГОСТ 32694-2014 |
| Марка стали | Ст3, Ст4 |
| Номинальная масса, кг | 7,66 |
| Длина, мм | 360 |
| Высота, мм | 33 |
| Ширина, мм | 170 |
| Монтажные отверстия, шт. | 5 |
2. Костыль путевой (16х16х165)
В комплекте: 10 шт.
Костыль путевой 16х16х165мм
| Тип | Костыль путевой |
|---|---|
| Назначение | Крепление рельса/подкладки к шпале (магистральные пути) |
| Размеры (сечение × длина) | 16 × 16 × 165 мм |
| Тип головки | Продолговатая обыкновенная |
| Материал / Сталь | Сталь КГ (костыльная) / Ст3 (ГОСТ 380) |
| Масса 1 шт | 378 г |
| Масса 1000 шт | 378 кг |
| Испытательная нагрузка | не менее 49 кН (5 тс) |
| Состояние | Новый |
| ГОСТ / ТУ | ГОСТ 5812-2014 |
3. Противоугон (П-65)
В комплекте: 2 шт.
Противоугон П-65 новый ГОСТ 32409-13
| Тип | Противоугон пружинный П-65, новый |
|---|---|
| Тип рельса | Р-65 |
| Способ установки | Пружинная скоба, забивается на подошву рельса |
| Размер сечения прутка | 25 мм (ГОСТ 2591) |
| Материал / Сталь | 60С2А / Сталь 65 (ГОСТ 14959) |
| Твёрдость после термообработки | 286–400 НВ |
| Масса 1 шт | около 1,36 кг |
| Сопротивление сдвигу | не менее 7840 Н (деревянные шпалы), 4900 Н (мосты) |
| Состояние | Новый |
| ГОСТ / ТУ | ГОСТ 32409-2013 |
4. Прокладка нашпальная (ЦП-362)
В комплекте: 2 шт.
Прокладка ЦП-362
| Тип | Резиновая прокладка для ВСП |
|---|---|
| Материал | Резина специального состава |
| Свойства | Упругость, электроизоляция, износостойкость |
| Применение | Узлы рельсовых скреплений |
Технические характеристики
Характеристики деталей комплекта
1. Подкладка Д-65
В комплекте: 2 шт.
Подкладка Д-65
| Основание | Деревянная шпала |
|---|---|
| Тип рельса | Р65 |
| ГОСТ | ГОСТ 32694-2014 |
| Марка стали | Ст3, Ст4 |
| Номинальная масса, кг | 7,66 |
| Длина, мм | 360 |
| Высота, мм | 33 |
| Ширина, мм | 170 |
| Монтажные отверстия, шт. | 5 |
2. Костыль путевой (16х16х165)
В комплекте: 10 шт.
Костыль путевой 16х16х165мм
| Тип | Костыль путевой |
|---|---|
| Назначение | Крепление рельса/подкладки к шпале (магистральные пути) |
| Размеры (сечение × длина) | 16 × 16 × 165 мм |
| Тип головки | Продолговатая обыкновенная |
| Материал / Сталь | Сталь КГ (костыльная) / Ст3 (ГОСТ 380) |
| Масса 1 шт | 378 г |
| Масса 1000 шт | 378 кг |
| Испытательная нагрузка | не менее 49 кН (5 тс) |
| Состояние | Новый |
| ГОСТ / ТУ | ГОСТ 5812-2014 |
3. Противоугон (П-65)
В комплекте: 2 шт.
Противоугон П-65 новый ГОСТ 32409-13
| Тип | Противоугон пружинный П-65, новый |
|---|---|
| Тип рельса | Р-65 |
| Способ установки | Пружинная скоба, забивается на подошву рельса |
| Размер сечения прутка | 25 мм (ГОСТ 2591) |
| Материал / Сталь | 60С2А / Сталь 65 (ГОСТ 14959) |
| Твёрдость после термообработки | 286–400 НВ |
| Масса 1 шт | около 1,36 кг |
| Сопротивление сдвигу | не менее 7840 Н (деревянные шпалы), 4900 Н (мосты) |
| Состояние | Новый |
| ГОСТ / ТУ | ГОСТ 32409-2013 |
4. Прокладка нашпальная (ЦП-362)
В комплекте: 2 шт.
Прокладка ЦП-362
| Тип | Резиновая прокладка для ВСП |
|---|---|
| Материал | Резина специального состава |
| Свойства | Упругость, электроизоляция, износостойкость |
| Применение | Узлы рельсовых скреплений |
| Тип: | Д-65 |
| Тип рельса: | Р65 |
| Основание: | Деревянная шпала |
| Крепление: | Путевые костыли |
| Подкладка: | Д-65 |
| База комплектации: | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку: | ГОСТ 32694-2014 |
