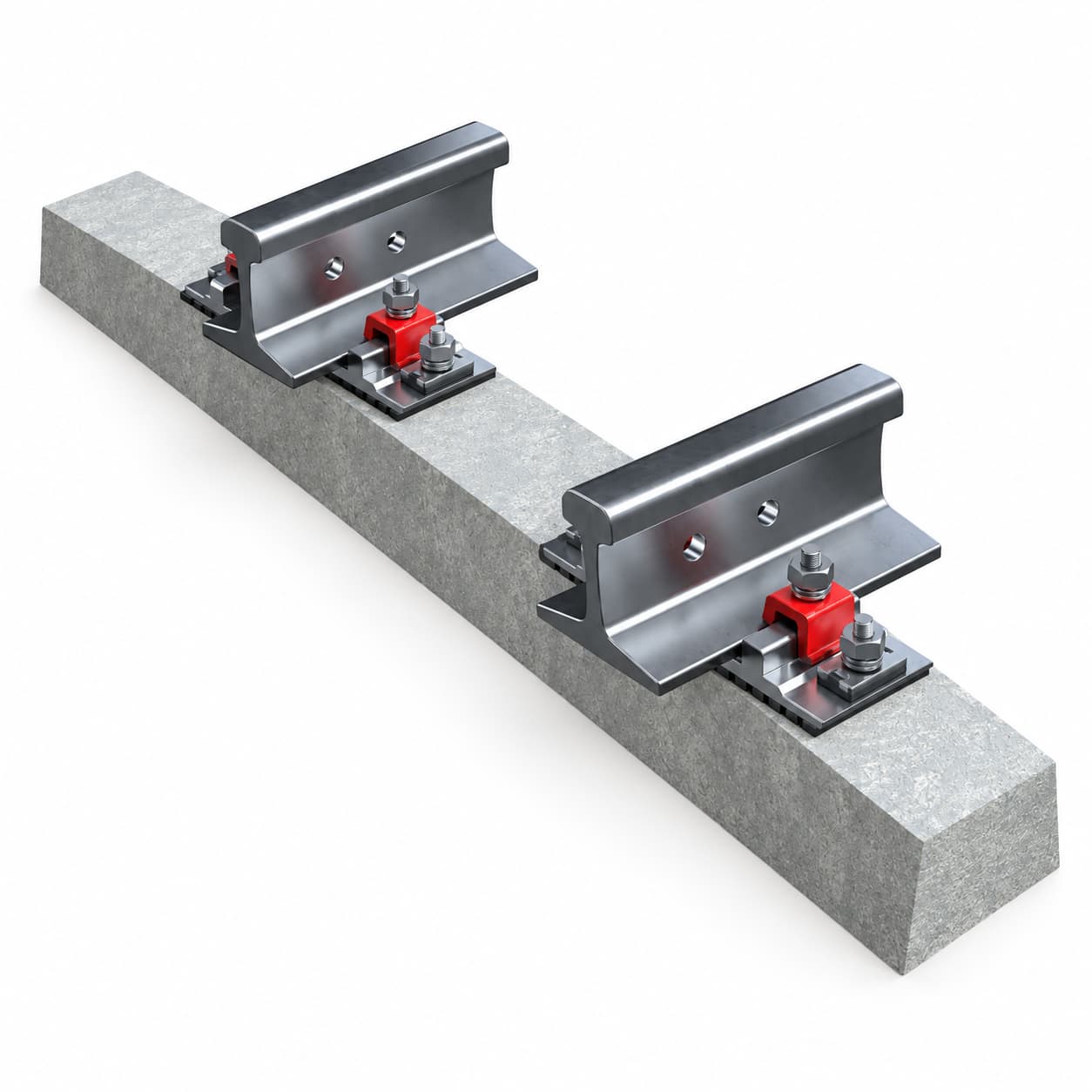

Комплект скрепления КБ-50
Арт: КБ-50Под заказ
КБ-50
Состав комплекта
| Деталь | Кол-во |
|---|---|
| Подкладка КБ-50 | 2 шт. |
| Болт закладной в сборе | 4 шт. |
| Болт клеммный в сборе | 4 шт. |
| Прокладка (ЦП 328) | 2 шт. |
| Прокладка (ЦП 143) | 2 шт. |
Под заказ
Цена с НДС:По запросу/компл.
Количество:
1
Описание товара
КБ-50 применяется для раздельного крепления рельса Р50 к железобетонной шпале. Подкладка, клеммные и закладные болты образуют опорный узел, а прокладки устанавливаются под рельсом и подкладкой.
Состав приведён на одну шпалу. При заказе укажите исполнение подкладок и прокладок по ведомости узла.
Характеристики
| Тип | КБ-50 |
|---|---|
| Тип рельса | Р50 |
| Основание | Железобетонная шпала |
| Вид скрепления | Раздельное |
| Подкладка | КБ-50 |
| База комплектации | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку | ГОСТ 16277-2016 |
Характеристики деталей комплекта
1. Подкладка КБ-50
В комплекте: 2 шт.
Подкладка КБ-50
| Тип рельса | Р50 |
|---|---|
| Основание | Железобетонная опора |
| Скрепление | Раздельное КБ |
2. Болт закладной в сборе
В комплекте: 4 шт.
Болт закладной М22х175мм в сборе
| Нормативный документ | ГОСТ 16017-2014 |
|---|---|
| Диаметр резьбы | М22 |
| Длина | 175 мм |
| Тип головки | Прямоугольная (закладная) |
| Материал | Сталь 35 с термообработкой |
| Применение | Скрепления КБ-65, ЖБР-65 на ж/б шпалах |
| Состояние | Новый |
| Комплектность | Болт в сборе |
3. Болт клеммный в сборе
В комплекте: 4 шт.
БОЛТ КЛЕММНЫЙ В СБОРЕ ГОСТ 16016-2014
| Нормативный документ | ГОСТ 16016-2014 |
|---|---|
| Диаметр резьбы | М22×75 |
| Тип головки | Т-образная |
| Материал | Сталь 35 или 40Х |
| Применение | Скрепления КБ-65, ЖБР-65 с клеммой ПК |
| Состояние | Новый |
| Комплектность | Болт в сборе |
4. Прокладка (ЦП 328)
В комплекте: 2 шт.
прокладка цп-328
| Тип | Резиновая прокладка для ВСП |
|---|---|
| Материал | Резина специального состава |
| Свойства | Упругость, электроизоляция, износостойкость |
| Применение | Узлы рельсовых скреплений |
5. Прокладка (ЦП 143)
В комплекте: 2 шт.
Прокладка ЦП-143 (КБ65)
| Артикул | ЦП-143 |
|---|---|
| Назначение / Скрепление | КБ-65 (раздельное промежуточное) |
| Профиль рельса | Р-65 |
| Материал | Резина высокопрочная |
| Размеры (Д×Ш×Т) | 165×148×14 мм |
| Толщина | 14 мм |
| Масса 1 шт | 0,23–0,25 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
Технические характеристики
Характеристики деталей комплекта
1. Подкладка КБ-50
В комплекте: 2 шт.
Подкладка КБ-50
| Тип рельса | Р50 |
|---|---|
| Основание | Железобетонная опора |
| Скрепление | Раздельное КБ |
2. Болт закладной в сборе
В комплекте: 4 шт.
Болт закладной М22х175мм в сборе
| Нормативный документ | ГОСТ 16017-2014 |
|---|---|
| Диаметр резьбы | М22 |
| Длина | 175 мм |
| Тип головки | Прямоугольная (закладная) |
| Материал | Сталь 35 с термообработкой |
| Применение | Скрепления КБ-65, ЖБР-65 на ж/б шпалах |
| Состояние | Новый |
| Комплектность | Болт в сборе |
3. Болт клеммный в сборе
В комплекте: 4 шт.
БОЛТ КЛЕММНЫЙ В СБОРЕ ГОСТ 16016-2014
| Нормативный документ | ГОСТ 16016-2014 |
|---|---|
| Диаметр резьбы | М22×75 |
| Тип головки | Т-образная |
| Материал | Сталь 35 или 40Х |
| Применение | Скрепления КБ-65, ЖБР-65 с клеммой ПК |
| Состояние | Новый |
| Комплектность | Болт в сборе |
4. Прокладка (ЦП 328)
В комплекте: 2 шт.
прокладка цп-328
| Тип | Резиновая прокладка для ВСП |
|---|---|
| Материал | Резина специального состава |
| Свойства | Упругость, электроизоляция, износостойкость |
| Применение | Узлы рельсовых скреплений |
5. Прокладка (ЦП 143)
В комплекте: 2 шт.
Прокладка ЦП-143 (КБ65)
| Артикул | ЦП-143 |
|---|---|
| Назначение / Скрепление | КБ-65 (раздельное промежуточное) |
| Профиль рельса | Р-65 |
| Материал | Резина высокопрочная |
| Размеры (Д×Ш×Т) | 165×148×14 мм |
| Толщина | 14 мм |
| Масса 1 шт | 0,23–0,25 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
| Тип: | КБ-50 |
| Тип рельса: | Р50 |
| Основание: | Железобетонная шпала |
| Вид скрепления: | Раздельное |
| Подкладка: | КБ-50 |
| База комплектации: | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку: | ГОСТ 16277-2016 |
