Комплект скрепления КБ-65

Состав комплекта
| Деталь | Кол-во |
|---|---|
| Подкладка КБ-65 | 2 шт. |
| Болт закладной в сборе | 4 шт. |
| Болт клеммный в сборе | 4 шт. |
| Прокладка (ЦП 328) | 2 шт. |
| Прокладка (ЦП 143) | 2 шт. |
Описание товара

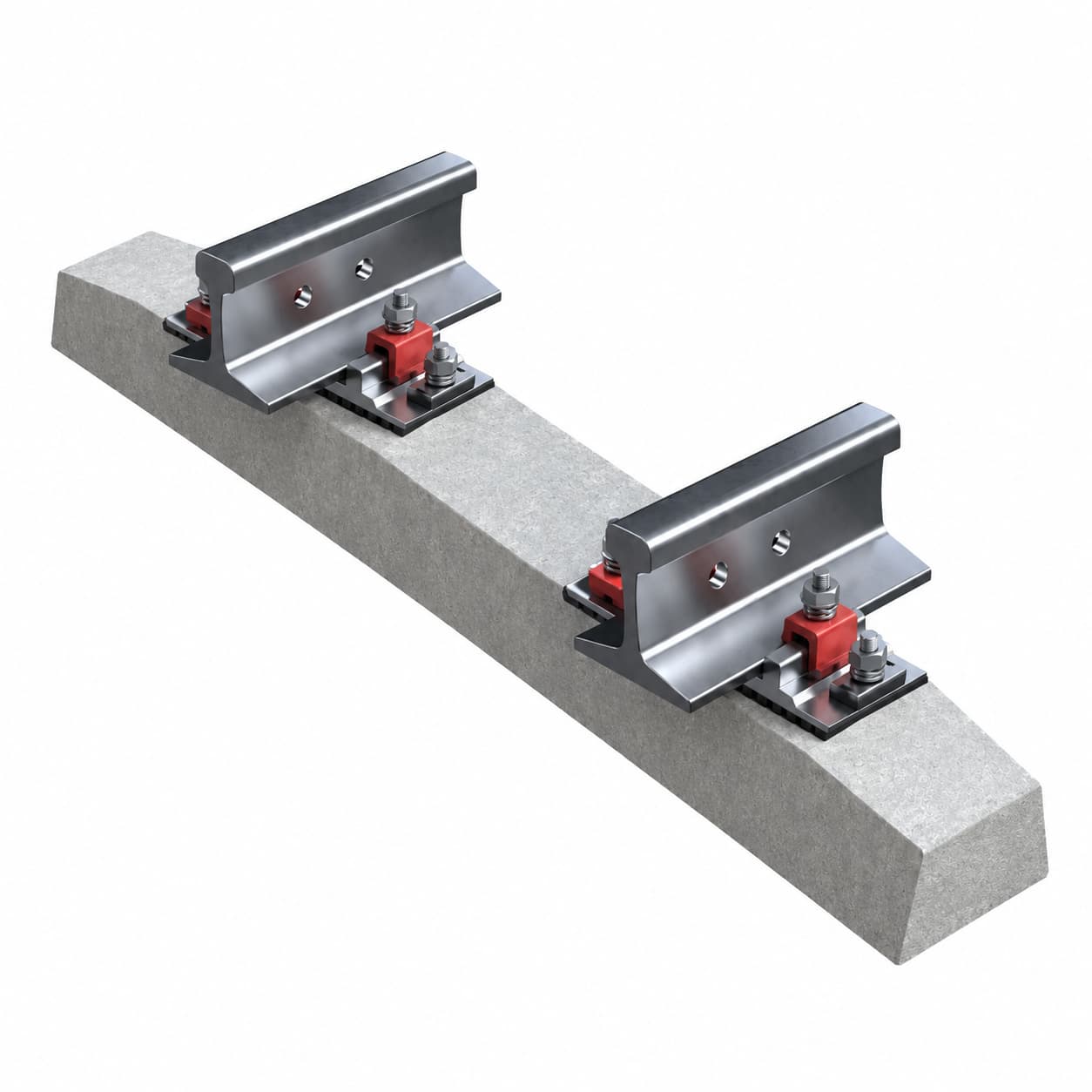

КБ-65 применяется для раздельного крепления рельса Р65 к железобетонной шпале. Подкладка, клеммные и закладные болты образуют опорный узел, а прокладки устанавливаются под рельсом и подкладкой.
Состав приведён на одну шпалу. При заказе укажите исполнение подкладок и прокладок по ведомости узла.
Характеристики
| Тип | КБ-65 |
|---|---|
| Тип рельса | Р65 |
| Основание | Железобетонная шпала |
| Вид скрепления | Раздельное |
| Подкладка | КБ-65 |
| База комплектации | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку | ГОСТ 16277-2016 |
Характеристики деталей комплекта
1. Подкладка КБ-65
В комплекте: 2 шт.
| Тип рельса | Р65 |
|---|---|
| Основание | Железобетонная шпала |
| Скрепление | КБ |
2. Болт закладной в сборе
В комплекте: 4 шт.
| Нормативный документ | ГОСТ 16017-2014 |
|---|---|
| Диаметр резьбы | М22 |
| Длина | 175 мм |
| Тип головки | Прямоугольная (закладная) |
| Материал | Сталь 35 с термообработкой |
| Применение | Скрепления КБ-65, ЖБР-65 на ж/б шпалах |
| Состояние | Новый |
| Комплектность | Болт в сборе |
3. Болт клеммный в сборе
В комплекте: 4 шт.
| Нормативный документ | ГОСТ 16016-2014 |
|---|---|
| Диаметр резьбы | М22×75 |
| Тип головки | Т-образная |
| Материал | Сталь 35 или 40Х |
| Применение | Скрепления КБ-65, ЖБР-65 с клеммой ПК |
| Состояние | Новый |
| Комплектность | Болт в сборе |
4. Прокладка (ЦП 328)
В комплекте: 2 шт.
| Тип | Резиновая прокладка для ВСП |
|---|---|
| Материал | Резина специального состава |
| Свойства | Упругость, электроизоляция, износостойкость |
| Применение | Узлы рельсовых скреплений |
5. Прокладка (ЦП 143)
В комплекте: 2 шт.
| Артикул | ЦП-143 |
|---|---|
| Назначение / Скрепление | КБ-65 (раздельное промежуточное) |
| Профиль рельса | Р-65 |
| Материал | Резина высокопрочная |
| Размеры (Д×Ш×Т) | 165×148×14 мм |
| Толщина | 14 мм |
| Масса 1 шт | 0,23–0,25 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
Технические характеристики
Характеристики деталей комплекта
1. Подкладка КБ-65
В комплекте: 2 шт.
| Тип рельса | Р65 |
|---|---|
| Основание | Железобетонная шпала |
| Скрепление | КБ |
2. Болт закладной в сборе
В комплекте: 4 шт.
| Нормативный документ | ГОСТ 16017-2014 |
|---|---|
| Диаметр резьбы | М22 |
| Длина | 175 мм |
| Тип головки | Прямоугольная (закладная) |
| Материал | Сталь 35 с термообработкой |
| Применение | Скрепления КБ-65, ЖБР-65 на ж/б шпалах |
| Состояние | Новый |
| Комплектность | Болт в сборе |
3. Болт клеммный в сборе
В комплекте: 4 шт.
| Нормативный документ | ГОСТ 16016-2014 |
|---|---|
| Диаметр резьбы | М22×75 |
| Тип головки | Т-образная |
| Материал | Сталь 35 или 40Х |
| Применение | Скрепления КБ-65, ЖБР-65 с клеммой ПК |
| Состояние | Новый |
| Комплектность | Болт в сборе |
4. Прокладка (ЦП 328)
В комплекте: 2 шт.
| Тип | Резиновая прокладка для ВСП |
|---|---|
| Материал | Резина специального состава |
| Свойства | Упругость, электроизоляция, износостойкость |
| Применение | Узлы рельсовых скреплений |
5. Прокладка (ЦП 143)
В комплекте: 2 шт.
| Артикул | ЦП-143 |
|---|---|
| Назначение / Скрепление | КБ-65 (раздельное промежуточное) |
| Профиль рельса | Р-65 |
| Материал | Резина высокопрочная |
| Размеры (Д×Ш×Т) | 165×148×14 мм |
| Толщина | 14 мм |
| Масса 1 шт | 0,23–0,25 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
| Тип: | КБ-65 |
| Тип рельса: | Р65 |
| Основание: | Железобетонная шпала |
| Вид скрепления: | Раздельное |
| Подкладка: | КБ-65 |
| База комплектации: | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку: | ГОСТ 16277-2016 |
Условия гарантии зависят от изделия, его состояния и изготовителя. До заказа согласуем срок, комплект документов и порядок обращения по качеству для выбранной партии.
Для обращения укажите товар, номер поставки и приложите описание и фотографии обнаруженного дефекта.
Доставка материалов ВСП
Организуем доставку по Москве, Московской области и регионам России. Собственный склад находится в Москве. Наличие, срок комплектации и дату отгрузки согласуем для конкретной партии.
Способы получения
- Автомобильная доставка с учётом длины и массы груза.
- Железнодорожная перевозка по согласованному маршруту.
- Самовывоз со склада после подтверждения готовности заказа.
Что нужно для расчёта доставки
Передайте перечень материалов, количество, длины изделий, адрес и условия разгрузки. Стоимость и срок доставки включаем в предложение после проверки маршрута и состава партии.
Оплата
Для юридических лиц и ИП оформляем счёт и договор. Порядок оплаты и возможность отсрочки согласуются до заказа и фиксируются в договоре.
Документы не загружены.

Назначение и состав узла
КБ-65 применяется для раздельного крепления рельса Р65 к железобетонной шпале. Подкладка, клеммные и закладные болты образуют опорный узел, а прокладки устанавливаются под рельсом и подкладкой. Состав приведён на одну шпалу. При заказе укажите исполнение подкладок и прокладок по ведомости узла.
Параметры комплекта
| Параметр | Сведения карточки |
|---|---|
| Тип | КБ-65 |
| Тип рельса | Р65 |
| Основание | Железобетонная шпала |
| Вид скрепления | Раздельное |
| Подкладка | КБ-65 |
| База комплектации | Одна шпала, две рельсовые опоры |
| ГОСТ на подкладку | ГОСТ 16277-2016 |
Проверьте комплектность перед расчётом
Основание и профиль
Для КБ-65 сверяйте основание «Железобетонная шпала», предусмотренный рельс и исполнение узла. Название семейства не подтверждает совместимость с любым основанием.
Количество комплектов
База комплектации: Одна шпала, две рельсовые опоры. Укажите количество таких комплектов и необходимые дополнительные позиции.
Точка получения
Для Москвы, Московской области или другого региона передайте точный адрес. Согласуйте подъезд, разгрузку, этапность и контакт ответственного получателя.
Что входит в поставку
подкладка КБ-65: 2 шт.; болт закладной в сборе: 4 шт.; болт клеммный в сборе: 4 шт.; прокладка (ЦП 328): 2 шт.; прокладка (ЦП 143): 2 шт.
Перед заказом сопоставьте состав с проектом. Отдельно укажите детали, которые поставляются дополнительно. Количество упаковок при отгрузке не заменяет количество согласованных комплектов.
Как оформить поставку
Передайте спецификацию
Укажите Комплект скрепления КБ-65, артикул КБ-65, количество и требования к исполнению. Приложите ведомость при заказе нескольких позиций.
Согласуйте предложение
Подтвердите состав партии, итоговую цену и документы.
Подготовьте приёмку
Согласуйте адрес, дату получения и разгрузку.
