Комплект скрепления КД-65

Арт: КД-65Под заказ
КД-65

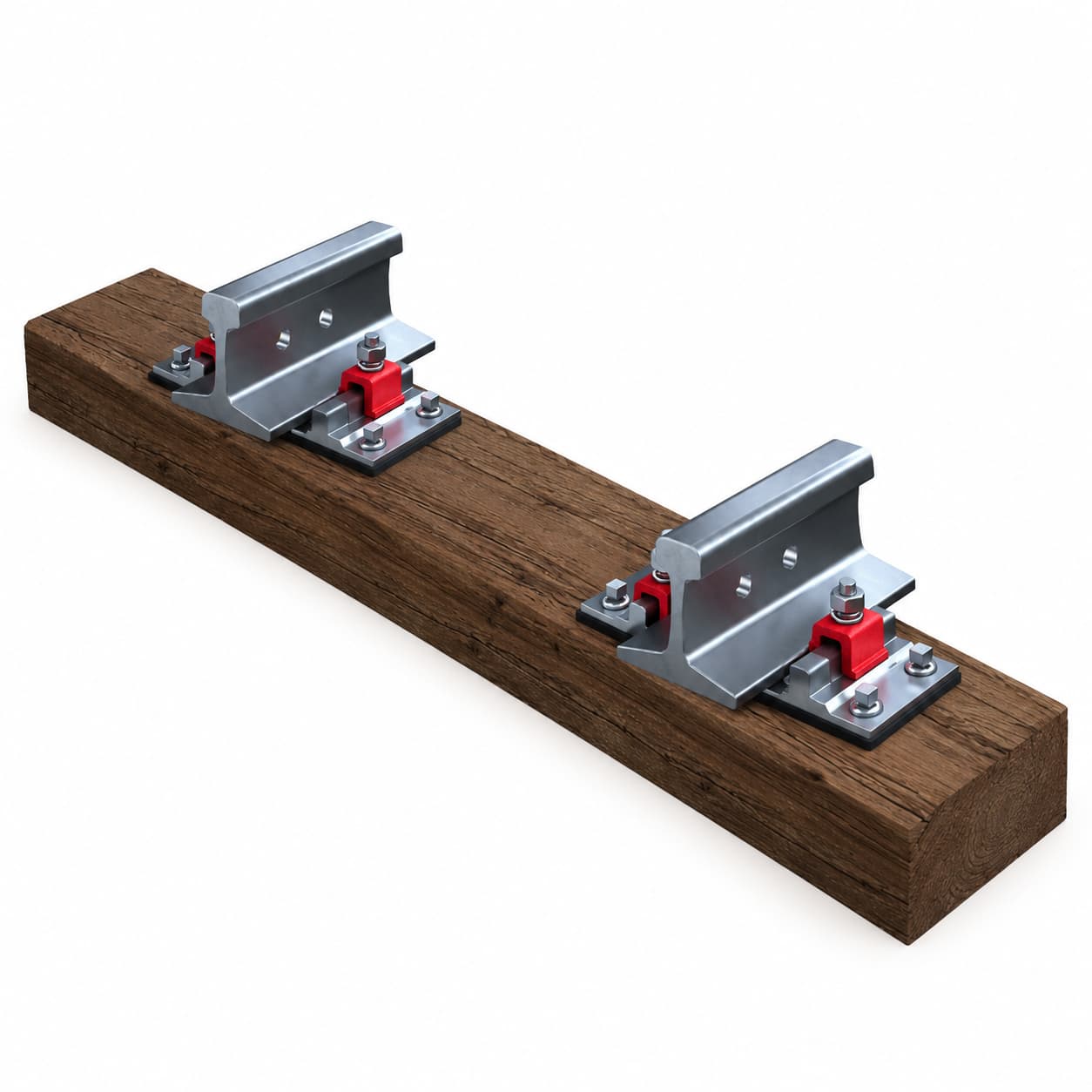

Комплект скрепления КД-65: общий вид в сборе
Под заказ
Цена с НДС:По запросу/компл.
Количество:
1

Описание товара

КД-65 применяется при раздельном креплении рельсов на деревянных шпалах. Рельс удерживают клеммы с болтами, а подкладку крепят к шпале путевыми шурупами. Наклон подрельсовой площадки направляет рельсовые нити внутрь колеи.

Состав указан на одну шпалу. Подрельсовые и нашпальные прокладки приведены отдельными позициями.

Характеристики

ТипКД-65
Тип рельсаР65
ОснованиеДеревянная шпала
Вид скрепленияРаздельное
ПодкладкаКД-65
Крепление подкладкиПутевые шурупы
ГОСТ на подкладкуГОСТ 16277-2016
База комплектацииОдна шпала, две рельсовые опоры

Характеристики деталей комплекта

1. Гайка М22 для болтов клеммных и закладных

В комплекте: 4 шт.

Гайка М22 ГОСТ 16018-2014
Нормативный документГОСТ 16018-2014
РезьбаМ22
МатериалСталь с механическими свойствами по ГОСТу
ПрименениеСтыковые, закладные и клеммные болты ВСП

2. Шайба двухвитковая М25

В комплекте: 4 шт.

Подробные характеристики этой детали пока не заполнены.

3. Клемма промежуточная ПК

В комплекте: 4 шт.

Клемма ПК
Нормативный документГОСТ 22343-2014
Габариты62 × 13 × 55 мм
МатериалСталь Ст3 (ГОСТ 380) с цементацией 0,6–1,0 мм
ПрименениеРельсы Р50, Р65 на ж/б и деревянных шпалах
Тип скрепленияКБ-65, раздельное
СостояниеНовая
На 1 шпалу4 клеммы

4. Шуруп путевой М24х170

В комплекте: 8 шт.

Шуруп путевой М24х170мм
ТипШуруп путевой новый
Размеры (диаметр × длина)М24 × 170 мм
Тип резьбыМетрическая, шаг по ГОСТ 809-2014
Тип головкиКвадратная на сферическом основании
Материал / СтальСт3 / Ст20 (ГОСТ 380, ГОСТ 1050)
Масса 1 штоколо 800 г
Масса 1000 штоколо 800 кг
СостояниеНовый
ГОСТ / ТУГОСТ 809-2014

5. Болт клеммный М22х75 свободный

В комплекте: 4 шт.

Болт клеммный М22х75мм ГОСТ 16016-2014 ТУ 14-176-120-93
Нормативный документГОСТ 16016-2014
Диаметр резьбыМ22×75
Тип головкиТ-образная
МатериалСталь 35 или 40Х
ПрименениеСкрепления КБ-65, ЖБР-65 с клеммой ПК
СостояниеНовый
КомплектностьБолт

6. Подкладка КД-65

В комплекте: 2 шт.

Подкладка КД-65
ОбозначениеКД-65
Тип рельсаР65
ОснованиеДеревянная шпала
ГОСТГОСТ 16277-2016
Марка сталиСт3, Ст4
Номинальная масса, кг9,70
Длина, мм370
Высота, мм32

7. Прокладка нашпальная КД-65 (ЦП-361)

В комплекте: 2 шт.

Прокладка ЦП-361
ТипРезиновая прокладка для ВСП
МатериалРезина специального состава
СвойстваУпругость, электроизоляция, износостойкость
ПрименениеУзлы рельсовых скреплений

8. Прокладка подрельсовая КД-65 (ЦП-363)

В комплекте: 2 шт.

Прокладка ЦП-363 (КД-65)
АртикулЦП-363
Назначение / СкреплениеКД-65 (костыльное)
Профиль рельсаР-65
МатериалРезина К67/1 / 18730 (формовая)
Размеры (Д×Ш)165×148 мм
Масса 1 шт0,3 кг
НазначениеНашпальная амортизирующая прокладка
ГОСТ / ТУТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014
Комплект скрепления КД-65

Назначение и состав узла

КД-65 применяется при раздельном креплении рельсов на деревянных шпалах. Рельс удерживают клеммы с болтами, а подкладку крепят к шпале путевыми шурупами. Наклон подрельсовой площадки направляет рельсовые нити внутрь колеи. Состав указан на одну шпалу. Подрельсовые и нашпальные прокладки приведены отдельными позициями.

Параметры комплекта

Параметры комплекта
ПараметрСведения карточки
ТипКД-65
Тип рельсаР65
ОснованиеДеревянная шпала
Вид скрепленияРаздельное
ПодкладкаКД-65
ГОСТ на подкладкуГОСТ 16277-2016
База комплектацииОдна шпала, две рельсовые опоры

Проверьте комплектность перед расчётом

Основание и профиль

Для КД-65 сверяйте основание «Деревянная шпала», предусмотренный рельс и исполнение узла. Название семейства не подтверждает совместимость с любым основанием.

Количество комплектов

База комплектации: Одна шпала, две рельсовые опоры. Укажите количество таких комплектов и необходимые дополнительные позиции.

Точка получения

Для Москвы, Московской области или другого региона передайте точный адрес. Согласуйте подъезд, разгрузку, этапность и контакт ответственного получателя.

Что входит в поставку

гайка М22 для болтов клеммных и закладных: 4 шт.; шайба двухвитковая М25: 4 шт.; клемма промежуточная ПК: 4 шт.; шуруп путевой М24х170: 8 шт.; болт клеммный М22х75 свободный: 4 шт.; подкладка КД-65: 2 шт.; прокладка нашпальная КД-65 (ЦП-361): 2 шт.; прокладка подрельсовая КД-65 (ЦП-363): 2 шт.

Перед заказом сопоставьте состав с проектом. Отдельно укажите детали, которые поставляются дополнительно. Количество упаковок при отгрузке не заменяет количество согласованных комплектов.

Как оформить поставку

Передайте спецификацию

Укажите Комплект скрепления КД-65, артикул КД-65, количество и требования к исполнению. Приложите ведомость при заказе нескольких позиций.

Согласуйте предложение

Подтвердите состав партии, итоговую цену и документы.

Подготовьте приёмку

Согласуйте адрес, дату получения и разгрузку.
