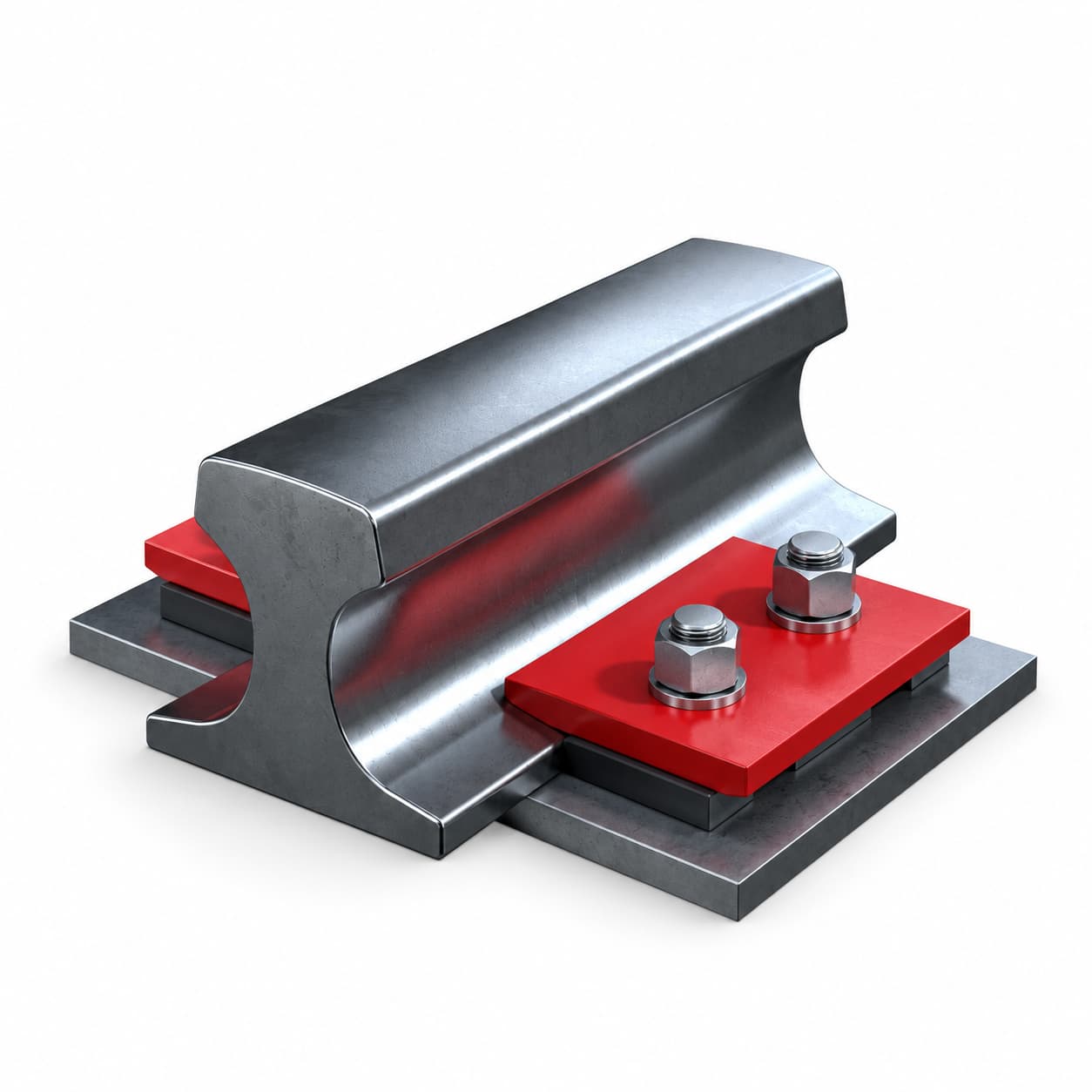

Комплект скрепления КР-100
Арт: КР-100Под заказ
КР-100
Состав комплекта
| Деталь | Кол-во |
|---|---|
| Планка упорная У2 | 1 шт. |
| Прижимная планка П1 | 1 шт. |
| Болт М24 по ГОСТ 7798, длина по толщине пояса балки | 2 шт. |
| Гайка М24 по ГОСТ 5915 | 4 шт. |
| Шайба 24.02 по ГОСТ 11371 | 2 шт. |
Под заказ
Цена с НДС:По запросу/компл.
Количество:
1
Описание товара
Комплект для рельса КР100 крепит рельс к стальной подкрановой балке при помощи упорной и прижимной планок. В карточке приведён состав одного узла по таблице 5 ГОСТ 24741-2016.
Длина болта зависит от толщины верхнего пояса балки. Исполнение планок и класс крепежа выбирают по рабочим чертежам и расчётной температуре объекта.
Характеристики
| Тип | КР-100 |
|---|---|
| Тип рельса | КР100 |
| Основание | Стальная подкрановая балка |
| ГОСТ | ГОСТ 24741-2016 |
| Упорная планка | У2 |
| Прижимная планка | П1 |
| Расстояние от оси балки до оси узла, мм | 110 |
| База комплектации | Один узел крепления |
| Длина болта | По толщине верхнего пояса балки и КМД |
Характеристики деталей комплекта
1. Планка упорная У2
В комплекте: 1 шт.
Планка упорная У2 (У2ХЛ) ГОСТ 24741-2016
| ГОСТ | 24741-2016 |
|---|---|
| Габариты | 85×65×10 мм |
| Масса | 1,1 кг |
| Назначение | Крепление крановых рельсов к стальным подкрановым балкам |
| Исполнения | У2 (до -40 °C), У2ХЛ (до -65 °C) |
| Сейсмостойкость | До 9 баллов |
2. Прижимная планка П1
В комплекте: 1 шт.
Планка прижимная П1 (П1ХЛ) ГОСТ 24741-2016
| ГОСТ | 24741-2016 |
|---|---|
| Габариты (Д×Ш×В) | 125×55×70 мм |
| Масса | 2,4 кг |
| Назначение | Прижатие кранового рельса к стальной подкрановой балке |
| Исполнения | П1 (до -40 °C), П1ХЛ (до -65 °C) |
| Сейсмостойкость | До 9 баллов |
3. Болт М24 по ГОСТ 7798, длина по толщине пояса балки
В комплекте: 2 шт.
Подробные характеристики этой детали пока не заполнены.
4. Гайка М24 по ГОСТ 5915
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
5. Шайба 24.02 по ГОСТ 11371
В комплекте: 2 шт.
Подробные характеристики этой детали пока не заполнены.
Технические характеристики
Характеристики деталей комплекта
1. Планка упорная У2
В комплекте: 1 шт.
Планка упорная У2 (У2ХЛ) ГОСТ 24741-2016
| ГОСТ | 24741-2016 |
|---|---|
| Габариты | 85×65×10 мм |
| Масса | 1,1 кг |
| Назначение | Крепление крановых рельсов к стальным подкрановым балкам |
| Исполнения | У2 (до -40 °C), У2ХЛ (до -65 °C) |
| Сейсмостойкость | До 9 баллов |
2. Прижимная планка П1
В комплекте: 1 шт.
Планка прижимная П1 (П1ХЛ) ГОСТ 24741-2016
| ГОСТ | 24741-2016 |
|---|---|
| Габариты (Д×Ш×В) | 125×55×70 мм |
| Масса | 2,4 кг |
| Назначение | Прижатие кранового рельса к стальной подкрановой балке |
| Исполнения | П1 (до -40 °C), П1ХЛ (до -65 °C) |
| Сейсмостойкость | До 9 баллов |
3. Болт М24 по ГОСТ 7798, длина по толщине пояса балки
В комплекте: 2 шт.
Подробные характеристики этой детали пока не заполнены.
4. Гайка М24 по ГОСТ 5915
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
5. Шайба 24.02 по ГОСТ 11371
В комплекте: 2 шт.
Подробные характеристики этой детали пока не заполнены.
| Тип: | КР-100 |
| Тип рельса: | КР100 |
| Основание: | Стальная подкрановая балка |
| ГОСТ: | ГОСТ 24741-2016 |
| Упорная планка: | У2 |
| Прижимная планка: | П1 |
| Расстояние от оси балки до оси узла, мм: | 110 |
| База комплектации: | Один узел крепления |
| Длина болта: | По толщине верхнего пояса балки и КМД |
