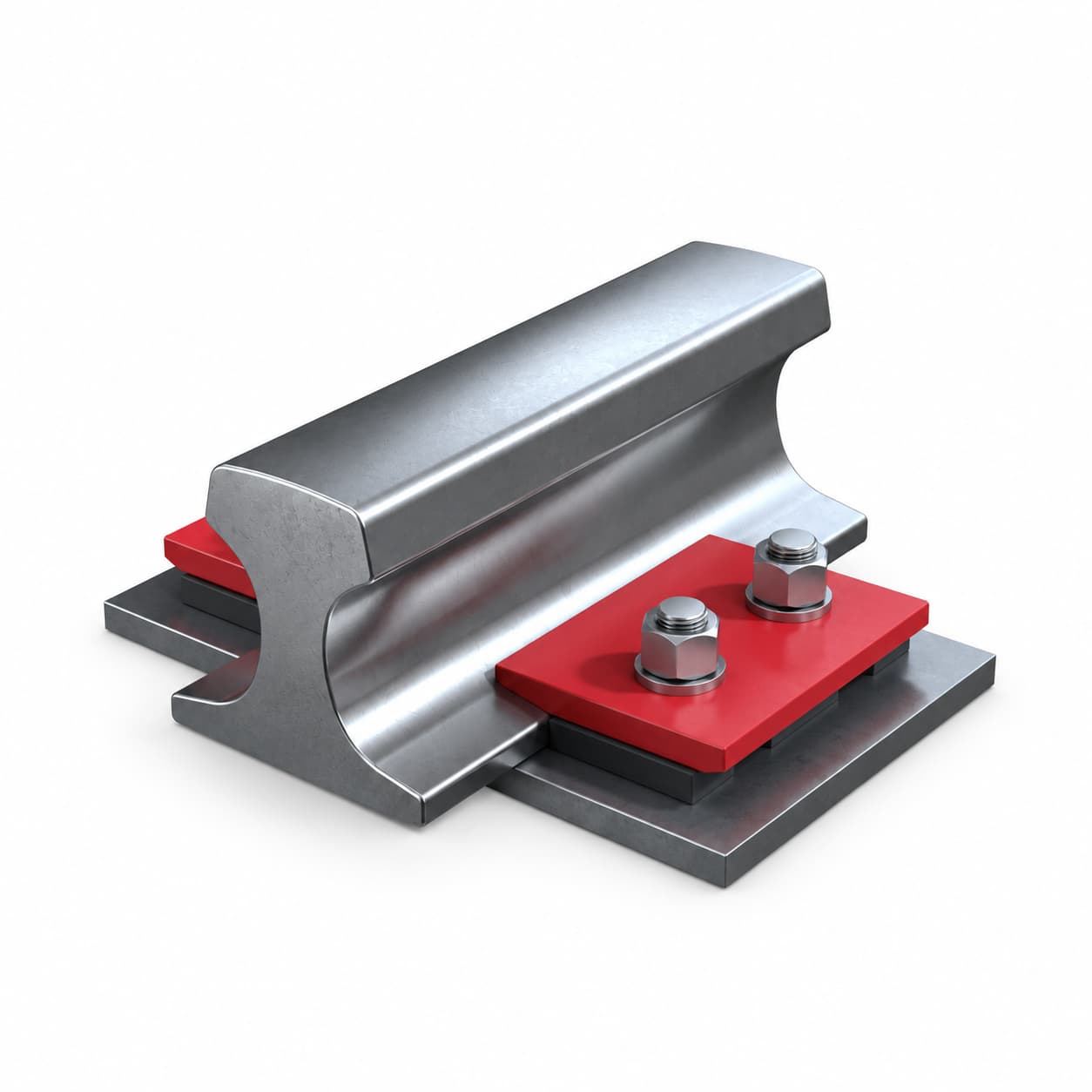

Комплект скрепления КР-70

Состав комплекта
| Деталь | Кол-во |
|---|---|
| Планка упорная У1 | 1 шт. |
| Прижимная планка П1 | 1 шт. |
| Болт М24 по ГОСТ 7798, длина по толщине пояса балки | 2 шт. |
| Гайка М24 по ГОСТ 5915 | 4 шт. |
| Шайба 24.02 по ГОСТ 11371 | 2 шт. |
Описание товара
Комплект для рельса КР70 крепит рельс к стальной подкрановой балке при помощи упорной и прижимной планок. В карточке приведён состав одного узла по таблице 5 ГОСТ 24741-2016.
Длина болта зависит от толщины верхнего пояса балки. Исполнение планок и класс крепежа выбирают по рабочим чертежам и расчётной температуре объекта.
Характеристики
| Тип | КР-70 |
|---|---|
| Тип рельса | КР70 |
| Основание | Стальная подкрановая балка |
| ГОСТ | ГОСТ 24741-2016 |
| Упорная планка | У1 |
| Прижимная планка | П1 |
| Расстояние от оси балки до оси узла, мм | 95 |
| База комплектации | Один узел крепления |
| Длина болта | По толщине верхнего пояса балки и КМД |
Характеристики деталей комплекта
1. Планка упорная У1
В комплекте: 1 шт.
| ГОСТ | 24741-2016 |
|---|---|
| Габариты | 85×65×8 мм |
| Масса | 0,9 кг |
| Назначение | Крепление крановых рельсов к стальным подкрановым балкам |
| Исполнения | У1 (до -40 °C), У1ХЛ (до -65 °C) |
| Сейсмостойкость | До 9 баллов |
2. Прижимная планка П1
В комплекте: 1 шт.
| ГОСТ | 24741-2016 |
|---|---|
| Габариты (Д×Ш×В) | 125×55×70 мм |
| Масса | 2,4 кг |
| Назначение | Прижатие кранового рельса к стальной подкрановой балке |
| Исполнения | П1 (до -40 °C), П1ХЛ (до -65 °C) |
| Сейсмостойкость | До 9 баллов |
3. Болт М24 по ГОСТ 7798, длина по толщине пояса балки
В комплекте: 2 шт.
Подробные характеристики этой детали пока не заполнены.
4. Гайка М24 по ГОСТ 5915
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
5. Шайба 24.02 по ГОСТ 11371
В комплекте: 2 шт.
Подробные характеристики этой детали пока не заполнены.
Технические характеристики
Характеристики деталей комплекта
1. Планка упорная У1
В комплекте: 1 шт.
| ГОСТ | 24741-2016 |
|---|---|
| Габариты | 85×65×8 мм |
| Масса | 0,9 кг |
| Назначение | Крепление крановых рельсов к стальным подкрановым балкам |
| Исполнения | У1 (до -40 °C), У1ХЛ (до -65 °C) |
| Сейсмостойкость | До 9 баллов |
2. Прижимная планка П1
В комплекте: 1 шт.
| ГОСТ | 24741-2016 |
|---|---|
| Габариты (Д×Ш×В) | 125×55×70 мм |
| Масса | 2,4 кг |
| Назначение | Прижатие кранового рельса к стальной подкрановой балке |
| Исполнения | П1 (до -40 °C), П1ХЛ (до -65 °C) |
| Сейсмостойкость | До 9 баллов |
3. Болт М24 по ГОСТ 7798, длина по толщине пояса балки
В комплекте: 2 шт.
Подробные характеристики этой детали пока не заполнены.
4. Гайка М24 по ГОСТ 5915
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
5. Шайба 24.02 по ГОСТ 11371
В комплекте: 2 шт.
Подробные характеристики этой детали пока не заполнены.
| Тип: | КР-70 |
| Тип рельса: | КР70 |
| Основание: | Стальная подкрановая балка |
| ГОСТ: | ГОСТ 24741-2016 |
| Упорная планка: | У1 |
| Прижимная планка: | П1 |
| Расстояние от оси балки до оси узла, мм: | 95 |
| База комплектации: | Один узел крепления |
| Длина болта: | По толщине верхнего пояса балки и КМД |
Условия гарантии зависят от изделия, его состояния и изготовителя. До заказа согласуем срок, комплект документов и порядок обращения по качеству для выбранной партии.
Для обращения укажите товар, номер поставки и приложите описание и фотографии обнаруженного дефекта.
Доставка материалов ВСП
Организуем доставку по Москве, Московской области и регионам России. Собственный склад находится в Москве. Наличие, срок комплектации и дату отгрузки согласуем для конкретной партии.
Способы получения
- Автомобильная доставка с учётом длины и массы груза.
- Железнодорожная перевозка по согласованному маршруту.
- Самовывоз со склада после подтверждения готовности заказа.
Что нужно для расчёта доставки
Передайте перечень материалов, количество, длины изделий, адрес и условия разгрузки. Стоимость и срок доставки включаем в предложение после проверки маршрута и состава партии.
Оплата
Для юридических лиц и ИП оформляем счёт и договор. Порядок оплаты и возможность отсрочки согласуются до заказа и фиксируются в договоре.
Документы не загружены.

Назначение и состав узла
Комплект для рельса КР70 крепит рельс к стальной подкрановой балке при помощи упорной и прижимной планок. В карточке приведён состав одного узла по таблице 5 ГОСТ 24741-2016. Длина болта зависит от толщины верхнего пояса балки. Исполнение планок и класс крепежа выбирают по рабочим чертежам и расчётной температуре объекта.
Параметры комплекта
| Параметр | Сведения карточки |
|---|---|
| Тип | КР-70 |
| Тип рельса | КР70 |
| Основание | Стальная подкрановая балка |
| База комплектации | Один узел крепления |
Проверьте комплектность перед расчётом
Основание и профиль
Для КР-70 сверяйте основание «Стальная подкрановая балка», предусмотренный рельс и исполнение узла. Название семейства не подтверждает совместимость с любым основанием.
Количество комплектов
База комплектации: Один узел крепления. Укажите количество таких комплектов и необходимые дополнительные позиции.
Точка получения
Для Москвы, Московской области или другого региона передайте точный адрес. Согласуйте подъезд, разгрузку, этапность и контакт ответственного получателя.
Что входит в поставку
планка упорная У1: 1 шт. прижимная планка П1: 1 шт. болт М24 по ГОСТ 7798, длина по толщине пояса балки: 2 шт. гайка М24 по ГОСТ 5915: 4 шт. шайба 24.02 по ГОСТ 11371: 2 шт.
Перед заказом сопоставьте состав с проектом. Отдельно укажите детали, которые поставляются дополнительно. Количество упаковок при отгрузке не заменяет количество согласованных комплектов.
Как оформить поставку
Передайте спецификацию
Укажите Комплект скрепления КР-70, артикул КР-70, количество и требования к исполнению. Приложите ведомость при заказе нескольких позиций.
Согласуйте предложение
Подтвердите состав партии, итоговую цену и документы.
Подготовьте приёмку
Согласуйте адрес, дату получения и разгрузку.
