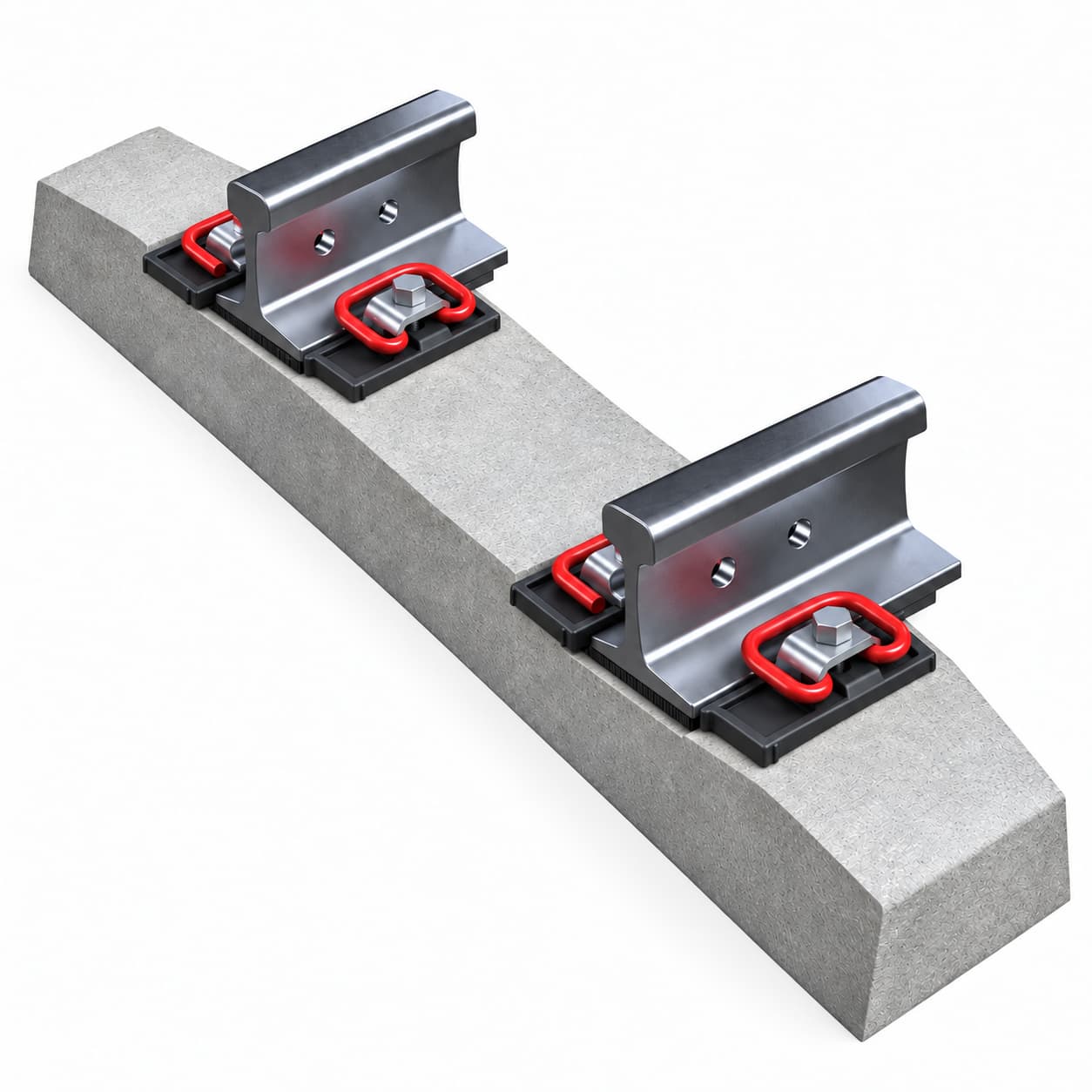

Комплект скрепления ЖБР-65/ЖБР-65Ш с полимерным упором
Арт: ЖБР-65/ЖБР-65Ш с полимерным упоромПод заказ
ЖБР-65/ЖБР-65Ш с полимерным упором
Состав комплекта
| Деталь | Кол-во |
|---|---|
| Упор боковой полимерный (ЦП 369.006С) | 4 шт. |
| Клемма пружинная (ЦП 369.102) | 4 шт. |
| Скоба прижимная (ЦП 369.103) | 4 шт. |
Прокладка резиновая (ЦП 638/204/538)Варианты исполнения, выбор по проектуПрокладка ЦП-638 (ЖБР)Прокладка ЦП-204 (ЖБР)Прокладка ЦП-538 (ЖБР) | 2 шт. |
| для комплекта ЖБР-65Болт закладной (М22х175) | 4 шт. |
| для комплекта ЖБР-65Гайка для болта закладного (М22) | 4 шт. |
| для комплекта ЖБР-65ШШуруп путевой (ЦП 54-24х195) | 4 шт. |
Под заказ
Цена с НДС:По запросу/компл.
Количество:
1
Описание товара
Комплект ЖБР для рельса Р65 включает пружинные клеммы, прижимные скобы, полимерные боковые упоры и подрельсовые прокладки. Варианты ЖБР-65 и ЖБР-65Ш отличаются прикреплением к железобетонной шпале.
Для болтового варианта нужны закладные болты с гайками, для шурупного применяется путевой шуруп ЦП 54. Варианты крепежа перечислены раздельно и не складываются в один комплект.
Характеристики
| Тип | ЖБР-65/ЖБР-65Ш с полимерным упором |
|---|---|
| Тип рельса | Р65 |
| Основание | Железобетонная шпала |
| Боковой упор | Полимерный, ЦП 369.006С по исходной ведомости |
| Клемма | ЦП 369.102 |
| ЖБР-65 | Закладной болт М22×175 с гайкой |
| ЖБР-65Ш | Шуруп ЦП 54, 24×195 мм |
| База комплектации | Одна шпала, две рельсовые опоры |
Характеристики деталей комплекта
1. Упор боковой полимерный (ЦП 369.006С)
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
2. Клемма пружинная (ЦП 369.102)
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
3. Скоба прижимная (ЦП 369.103)
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
4. Прокладка резиновая (ЦП 638/204/538)
В комплекте: 2 шт.
Прокладка ЦП-638 (ЖБР)
| Артикул | ЦП-638 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное, усиленное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Размеры (Д×Ш×Т) | 600×380×10 мм |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
Прокладка ЦП-204 (ЖБР)
| Артикул | ЦП-204 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное раздельное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
Прокладка ЦП-538 (ЖБР)
| Артикул | ЦП-538 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное раздельное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Размеры (Д×Ш×Т) | 500×380×10 мм |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
5. Болт закладной (М22х175)
В комплекте: 4 шт.. для комплекта ЖБР-65
Болт закладной М22х175мм ГОСТ 16017-2014
| Нормативный документ | ГОСТ 16017-2014 |
|---|---|
| Диаметр резьбы | М22 |
| Длина | 175 мм |
| Тип головки | Прямоугольная (закладная) |
| Материал | Сталь 35 с термообработкой |
| Применение | Скрепления КБ-65, ЖБР-65 на ж/б шпалах |
| Состояние | Новый |
| Комплектность | Болт |
6. Гайка для болта закладного (М22)
В комплекте: 4 шт.. для комплекта ЖБР-65
Гайка М22 ГОСТ 16018-2014
| Нормативный документ | ГОСТ 16018-2014 |
|---|---|
| Резьба | М22 |
| Материал | Сталь с механическими свойствами по ГОСТу |
| Применение | Стыковые, закладные и клеммные болты ВСП |
7. Шуруп путевой (ЦП 54-24х195)
В комплекте: 4 шт.. для комплекта ЖБР-65Ш
Шуруп путевой ЦП-54 с шестигранной головкой М24х195
| Нормативный документ | ТУ 1293-165-01124323-2005 |
|---|---|
| Обозначение | ЦП-54 |
| Диаметр | М24 |
| Длина | 195мм |
| Тип головки | Шестигранная (под ключ 36) |
| Материал | Сталь 3пс, 20 или 20сп |
| Теоретическая масса | ≈ 660 г (М24×195) |
| Применение | Скрепление ЖБР-65 на ж/б шпалах |
| Состояние | Новый |
Технические характеристики
Характеристики деталей комплекта
1. Упор боковой полимерный (ЦП 369.006С)
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
2. Клемма пружинная (ЦП 369.102)
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
3. Скоба прижимная (ЦП 369.103)
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
4. Прокладка резиновая (ЦП 638/204/538)
В комплекте: 2 шт.
Прокладка ЦП-638 (ЖБР)
| Артикул | ЦП-638 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное, усиленное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Размеры (Д×Ш×Т) | 600×380×10 мм |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
Прокладка ЦП-204 (ЖБР)
| Артикул | ЦП-204 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное раздельное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
Прокладка ЦП-538 (ЖБР)
| Артикул | ЦП-538 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное раздельное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Размеры (Д×Ш×Т) | 500×380×10 мм |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
5. Болт закладной (М22х175)
В комплекте: 4 шт.. для комплекта ЖБР-65
Болт закладной М22х175мм ГОСТ 16017-2014
| Нормативный документ | ГОСТ 16017-2014 |
|---|---|
| Диаметр резьбы | М22 |
| Длина | 175 мм |
| Тип головки | Прямоугольная (закладная) |
| Материал | Сталь 35 с термообработкой |
| Применение | Скрепления КБ-65, ЖБР-65 на ж/б шпалах |
| Состояние | Новый |
| Комплектность | Болт |
6. Гайка для болта закладного (М22)
В комплекте: 4 шт.. для комплекта ЖБР-65
Гайка М22 ГОСТ 16018-2014
| Нормативный документ | ГОСТ 16018-2014 |
|---|---|
| Резьба | М22 |
| Материал | Сталь с механическими свойствами по ГОСТу |
| Применение | Стыковые, закладные и клеммные болты ВСП |
7. Шуруп путевой (ЦП 54-24х195)
В комплекте: 4 шт.. для комплекта ЖБР-65Ш
Шуруп путевой ЦП-54 с шестигранной головкой М24х195
| Нормативный документ | ТУ 1293-165-01124323-2005 |
|---|---|
| Обозначение | ЦП-54 |
| Диаметр | М24 |
| Длина | 195мм |
| Тип головки | Шестигранная (под ключ 36) |
| Материал | Сталь 3пс, 20 или 20сп |
| Теоретическая масса | ≈ 660 г (М24×195) |
| Применение | Скрепление ЖБР-65 на ж/б шпалах |
| Состояние | Новый |
| Тип: | ЖБР-65/ЖБР-65Ш с полимерным упором |
| Тип рельса: | Р65 |
| Основание: | Железобетонная шпала |
| Боковой упор: | Полимерный, ЦП 369.006С по исходной ведомости |
| Клемма: | ЦП 369.102 |
| ЖБР-65: | Закладной болт М22×175 с гайкой |
| ЖБР-65Ш: | Шуруп ЦП 54, 24×195 мм |
| База комплектации: | Одна шпала, две рельсовые опоры |
