Комплект скрепления ЖБР-65Ш
Арт: ЖБР-65ШПод заказ
ЖБР-65ШР65
Состав комплекта
| Деталь | Кол-во |
|---|---|
| Скоба упорная ЦП 369.101 | 4 шт. |
| Клемма пружинная ЦП 369.102 | 4 шт. |
| Скоба прижимная ЦП 369.103 | 4 шт. |
Прокладка упругая ЦП 369.104Варианты исполнения, выбор по проектуПрокладка упругая ЦП 369.104 (армамид)Прокладка упругая ЦП 369.104 (технамид) | 4 шт. |
| Прокладка резиновая ЦП 638/538 | 2 шт. |
| Шуруп ЦП-54 | 4 шт. |
Под заказ
Цена с НДС:По запросу/компл.
Количество:
1
Описание товара
ЖБР-65Ш: комплект рельсового скрепления с шурупным креплением к железобетонной шпале.

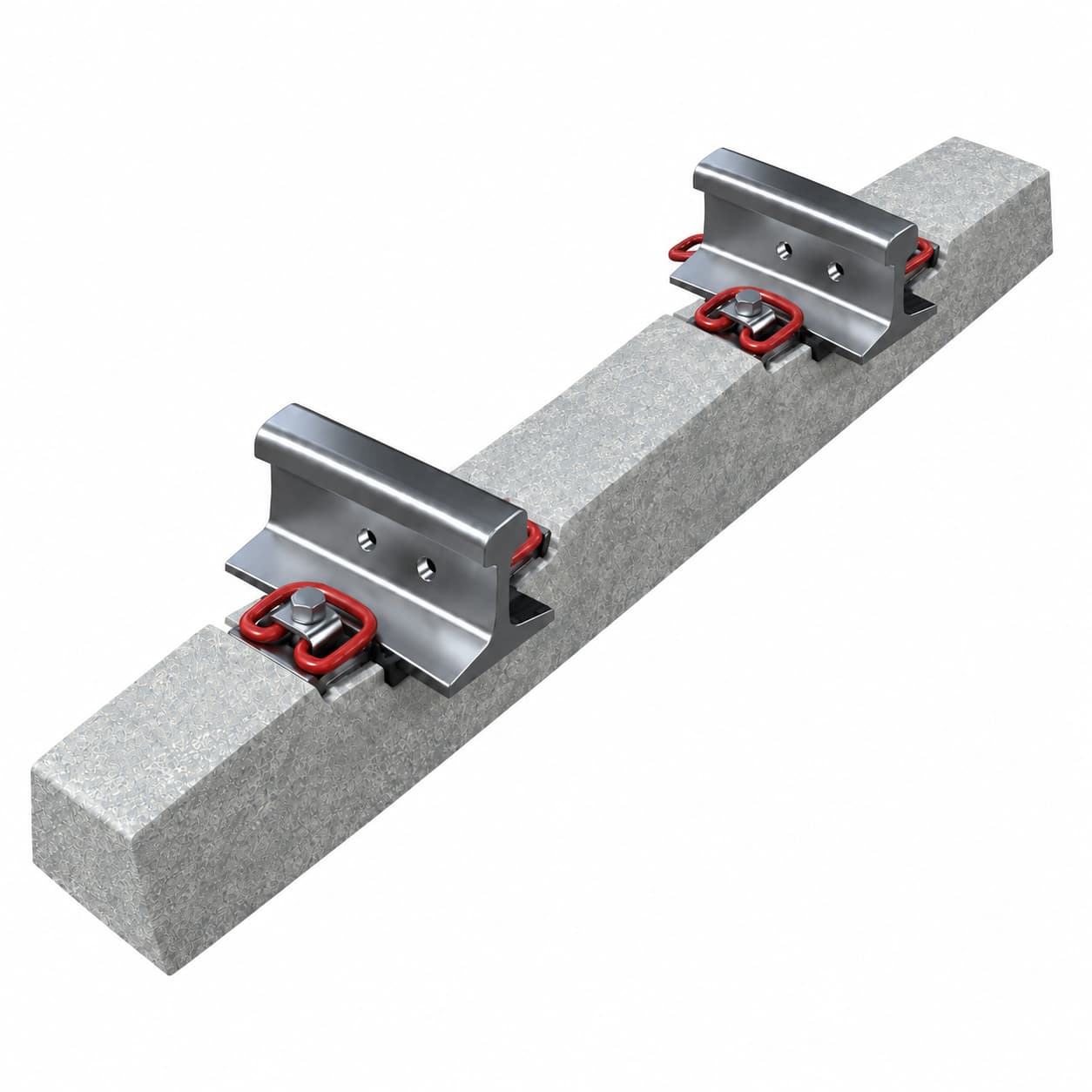

В галерее представлены два узла в сборе, два узла в разборе и один узел с названиями деталей. Иллюстрации созданы для наглядности. Рельс и шпала показаны для примера монтажа и не входят в перечисленный комплект.
Цена: по запросу. Комплектацию и срок поставки уточняйте при заказе.
Характеристики
| Тип | ЖБР-65Ш |
|---|---|
| Тип рельса | Р65 |
| Крепление | Шурупное |
| Тип шпалы | Железобетонная |
| Комплектность | На одну шпалу |
Характеристики деталей комплекта
1. Скоба упорная ЦП 369.101
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
2. Клемма пружинная ЦП 369.102
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
3. Скоба прижимная ЦП 369.103
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
4. Прокладка упругая ЦП 369.104
В комплекте: 4 шт.
Прокладка упругая ЦП 369.104 (армамид)
| Обозначение | ЦП 369.104 |
|---|---|
| Материал | Армамид (полиамид с армированием) |
| Применение | Скрепление АпАТэК (ЦП 481, ЦП 499) |
| Рельсы | Р50, Р65 |
| Диапазон температур | от −60 до +60°С |
Прокладка упругая ЦП 369.104 (технамид)
| Обозначение | ЦП 369.104 |
|---|---|
| Материал | Технамид (технический полиамид) |
| Применение | Скрепление АпАТэК (ЦП 481, ЦП 499) |
| Рельсы | Р50, Р65 |
| Диапазон температур | от −60 до +60°С |
5. Прокладка резиновая ЦП 638/538
В комплекте: 2 шт.
Прокладка ЦП-638 (ЖБР)
| Артикул | ЦП-638 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное, усиленное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Размеры (Д×Ш×Т) | 600×380×10 мм |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
Прокладка ЦП-538 (ЖБР)
| Артикул | ЦП-538 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное раздельное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Размеры (Д×Ш×Т) | 500×380×10 мм |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
6. Шуруп ЦП-54
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
Технические характеристики
Характеристики деталей комплекта
1. Скоба упорная ЦП 369.101
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
2. Клемма пружинная ЦП 369.102
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
3. Скоба прижимная ЦП 369.103
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
4. Прокладка упругая ЦП 369.104
В комплекте: 4 шт.
Прокладка упругая ЦП 369.104 (армамид)
| Обозначение | ЦП 369.104 |
|---|---|
| Материал | Армамид (полиамид с армированием) |
| Применение | Скрепление АпАТэК (ЦП 481, ЦП 499) |
| Рельсы | Р50, Р65 |
| Диапазон температур | от −60 до +60°С |
Прокладка упругая ЦП 369.104 (технамид)
| Обозначение | ЦП 369.104 |
|---|---|
| Материал | Технамид (технический полиамид) |
| Применение | Скрепление АпАТэК (ЦП 481, ЦП 499) |
| Рельсы | Р50, Р65 |
| Диапазон температур | от −60 до +60°С |
5. Прокладка резиновая ЦП 638/538
В комплекте: 2 шт.
Прокладка ЦП-638 (ЖБР)
| Артикул | ЦП-638 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное, усиленное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Размеры (Д×Ш×Т) | 600×380×10 мм |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
Прокладка ЦП-538 (ЖБР)
| Артикул | ЦП-538 |
|---|---|
| Назначение / Скрепление | ЖБР-65 (безподкладочное раздельное) |
| Профиль рельса | Р-65 |
| Материал | Резина (бутадиен-стирольный каучук, тканевый корд) |
| Размеры (Д×Ш×Т) | 500×380×10 мм |
| Толщина | 10 мм |
| Масса 1 шт | 0,46 кг |
| Назначение | Подрельсовая амортизирующая прокладка |
| ГОСТ / ТУ | ТУ 2539-161-01124323-2003 ГОСТ Р 56291-2014 ГОСТ 34078-2017 |
6. Шуруп ЦП-54
В комплекте: 4 шт.
Подробные характеристики этой детали пока не заполнены.
| Тип: | ЖБР-65Ш |
| Тип рельса: | Р65 |
| Крепление: | Шурупное |
| Тип шпалы: | Железобетонная |
| Комплектность: | На одну шпалу |
