Болты стыковые

Болты стыковые путевые М16, М18, М22, М24, М27

Стыковой болт стягивает накладки на рельсовом стыке и держит соединение под динамической нагрузкой от проходящих поездов. Поставляем весь размерный ряд от М16 до М27, в том числе в сборе с гайками и пружинными шайбами. Купить стыковые болты можно от одной упаковки, со склада в Москве.

Какой болт под какой рельс

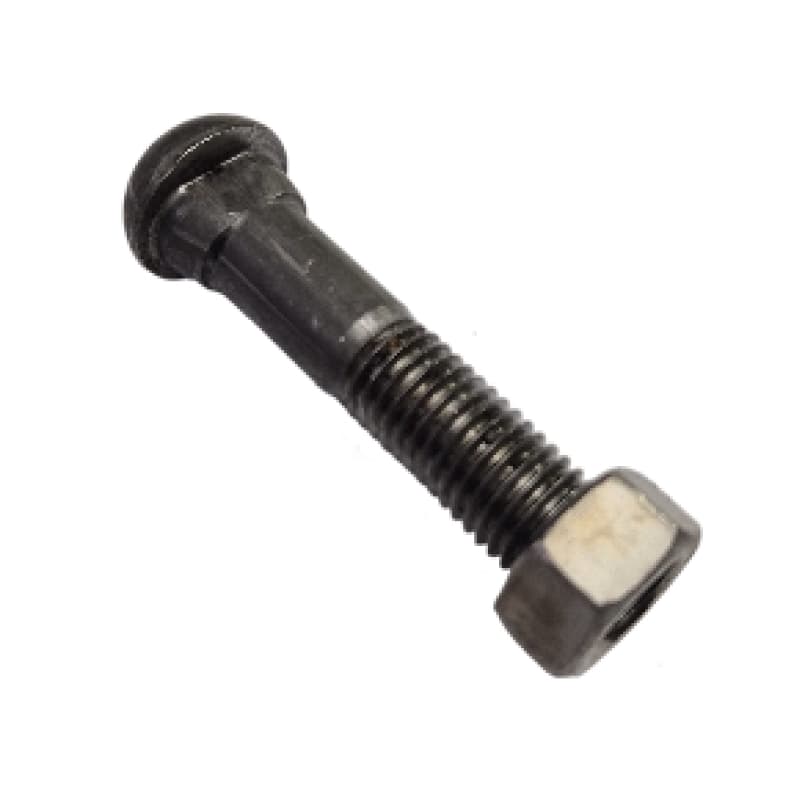

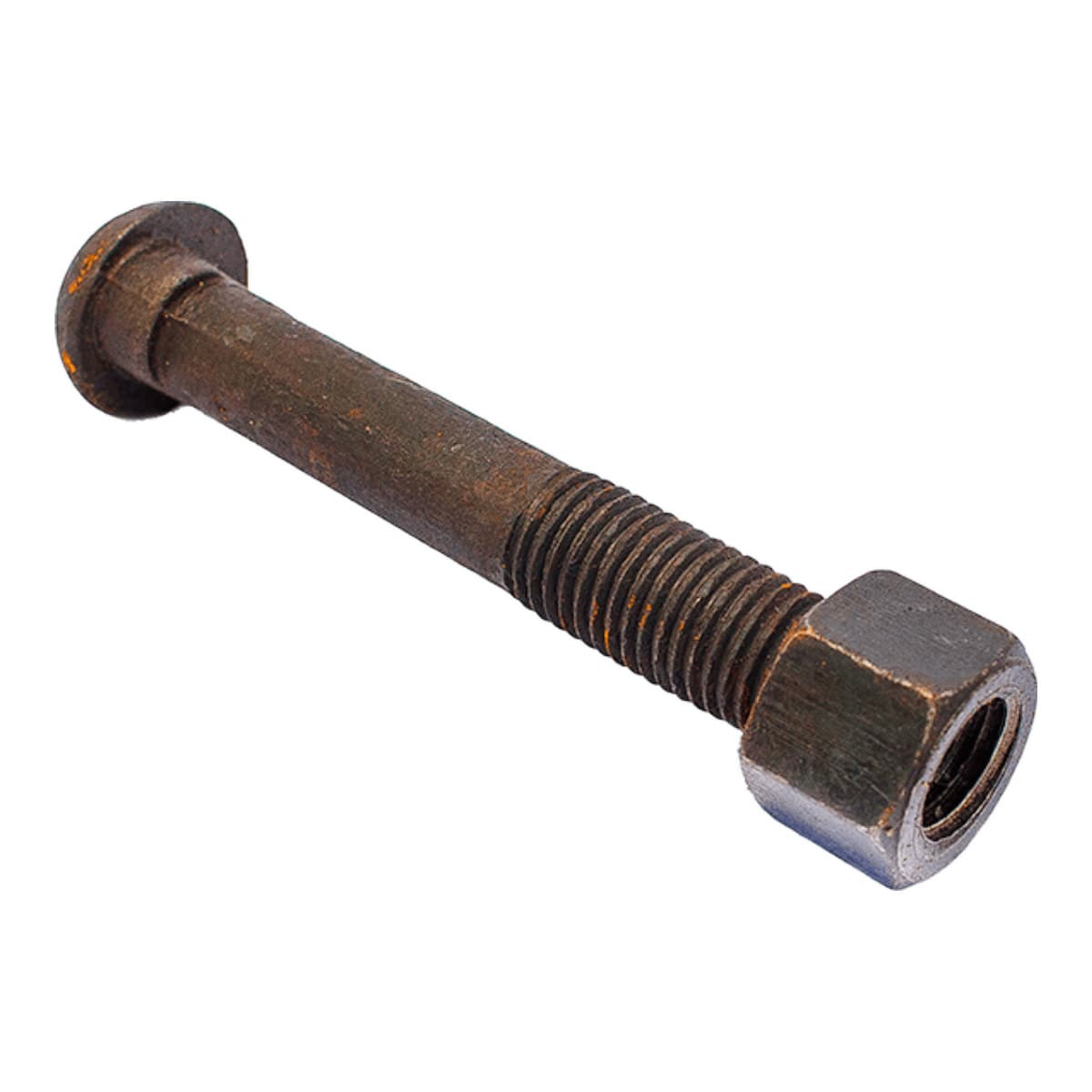

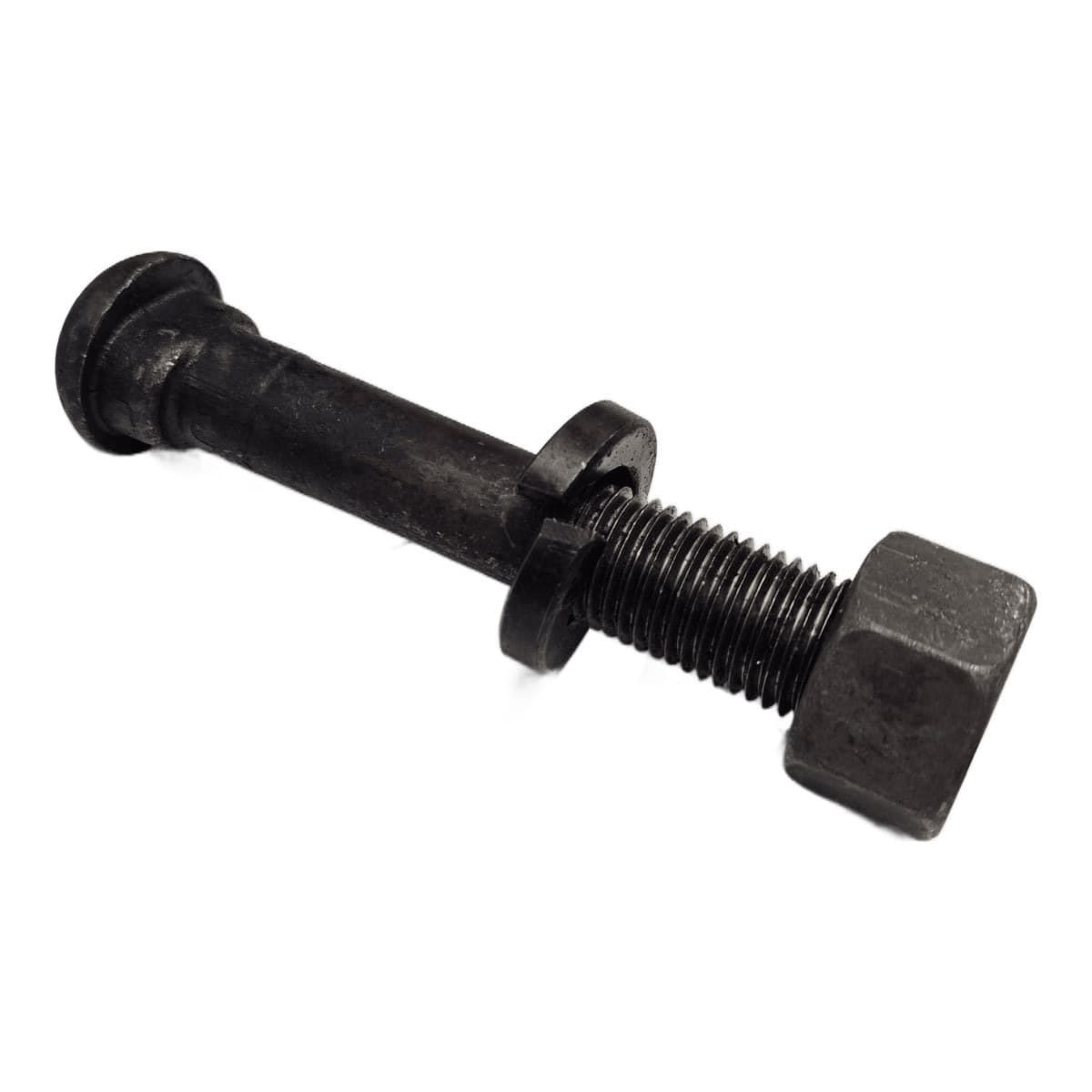

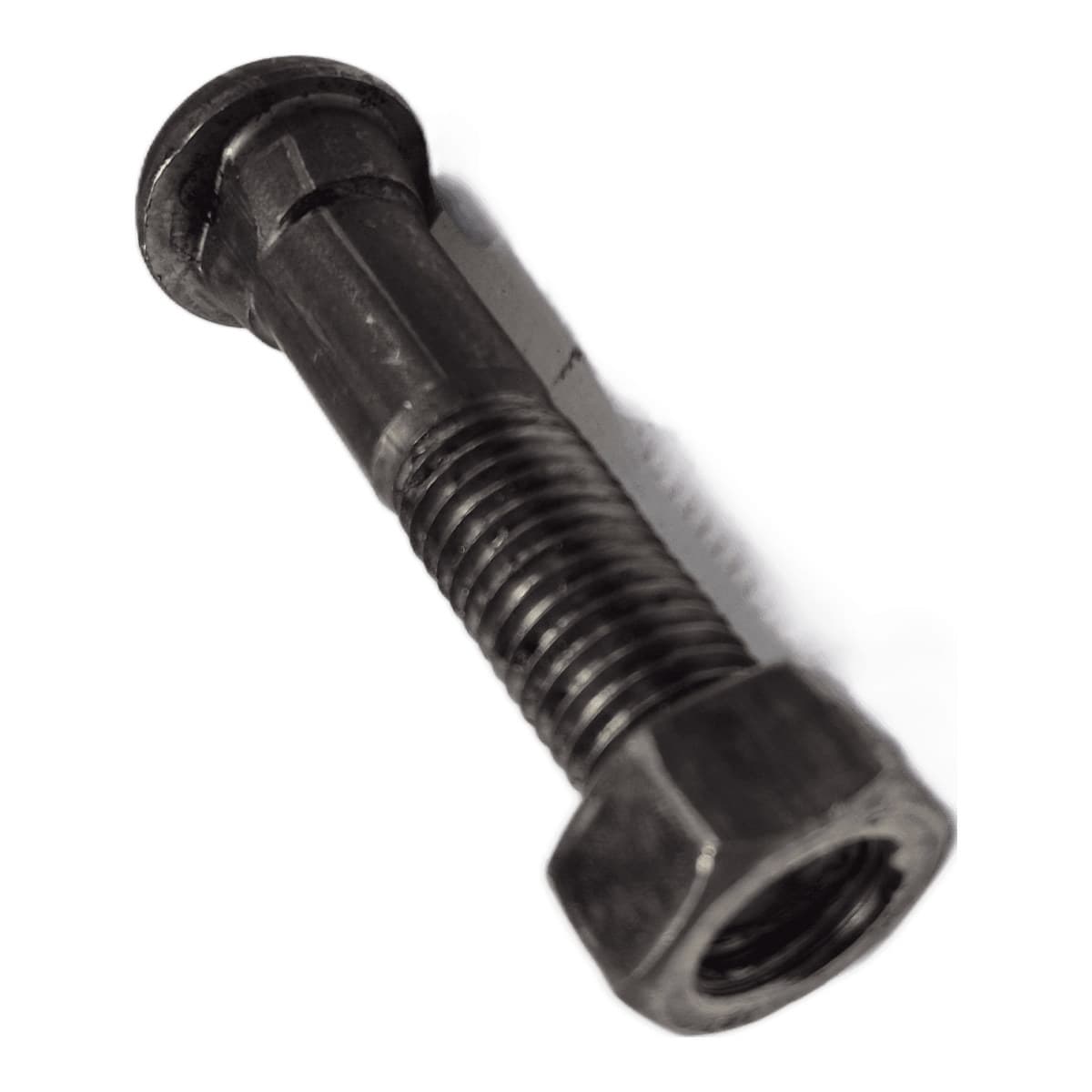

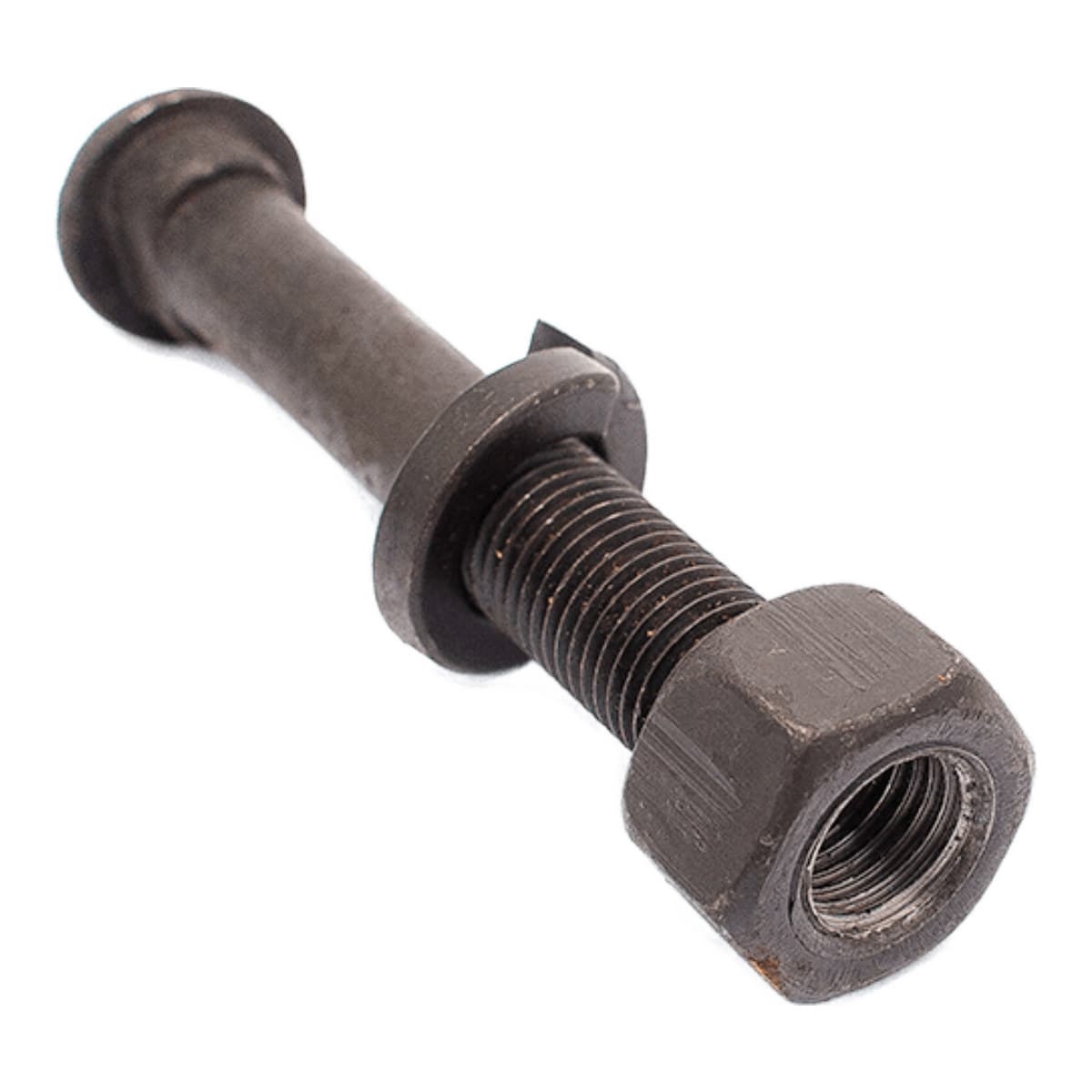

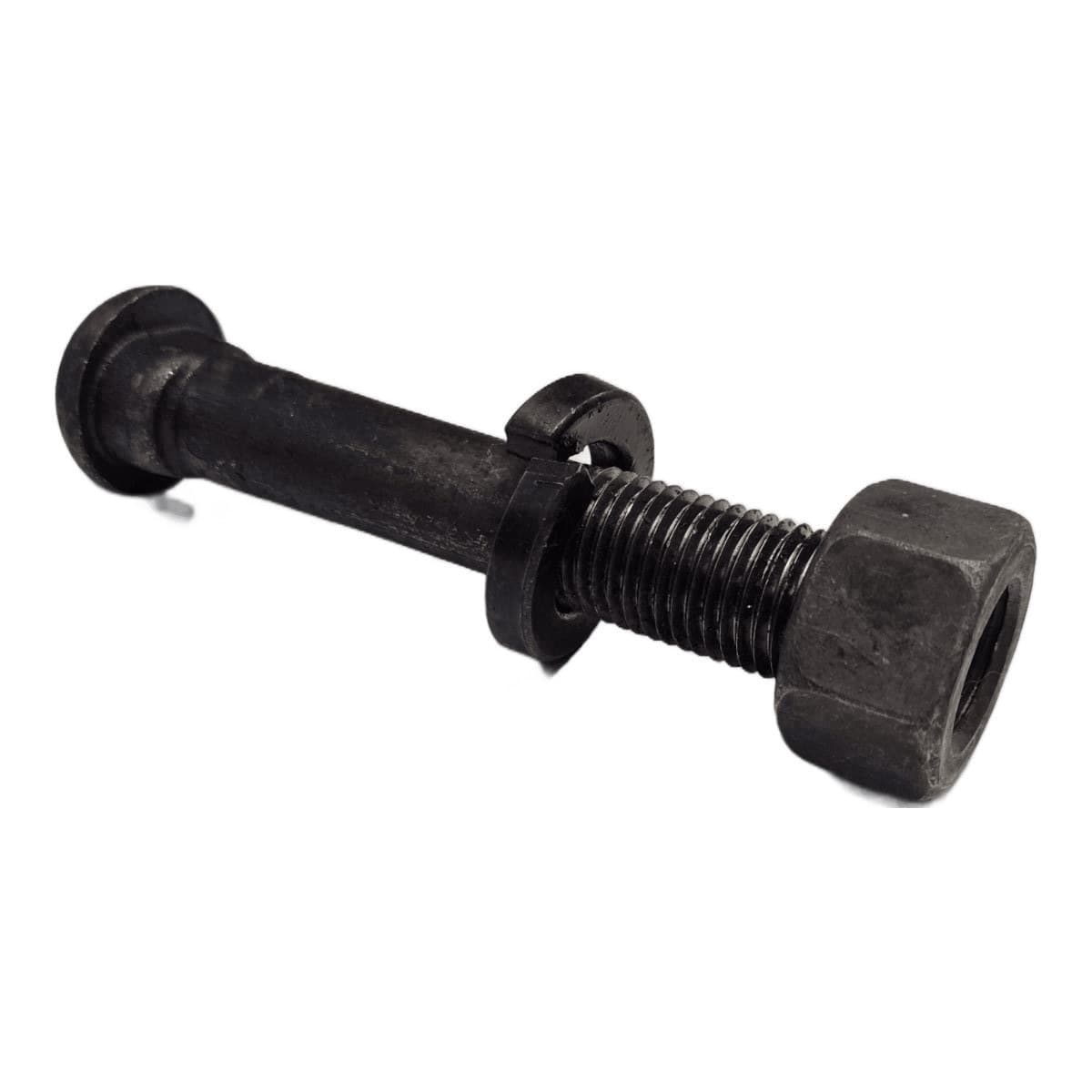

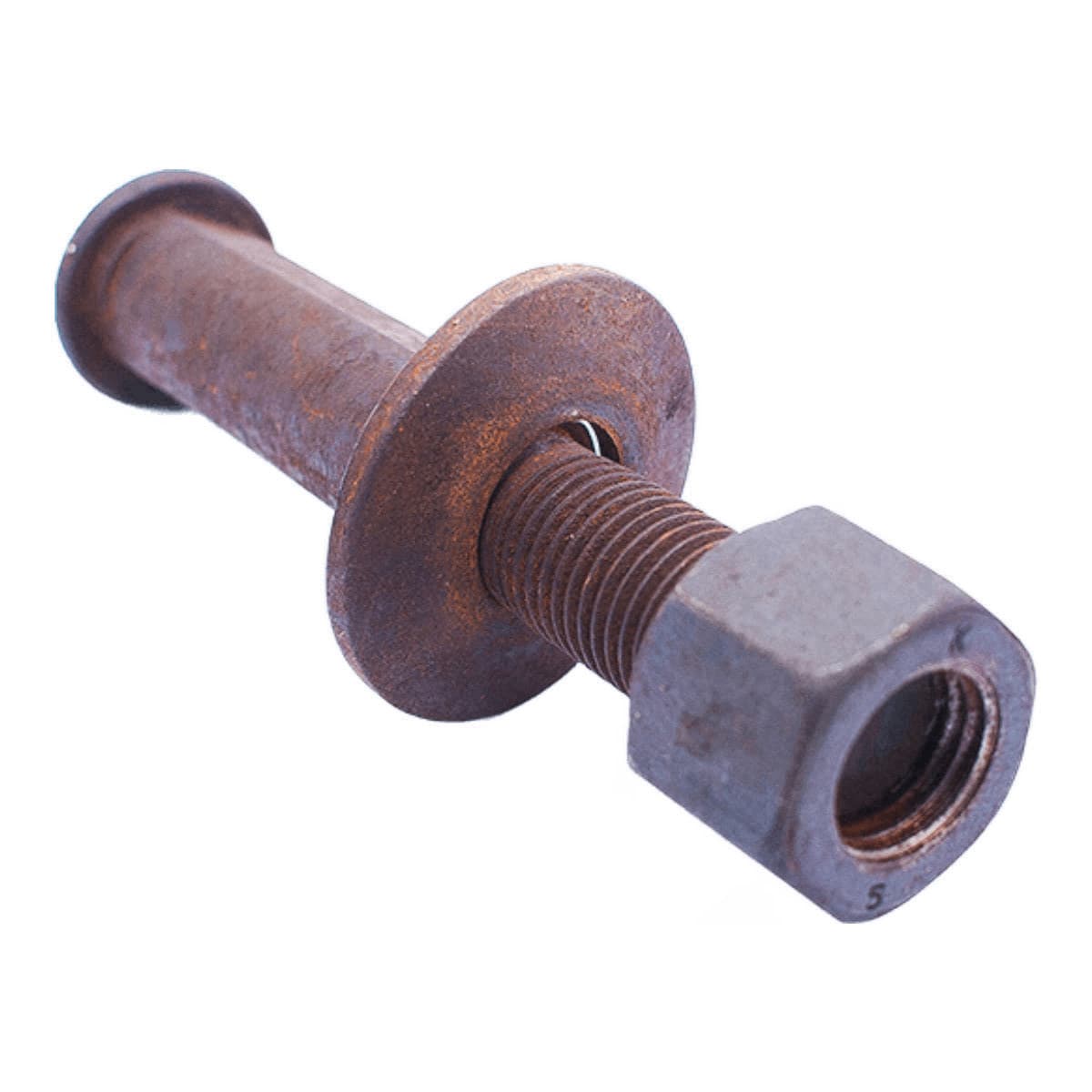

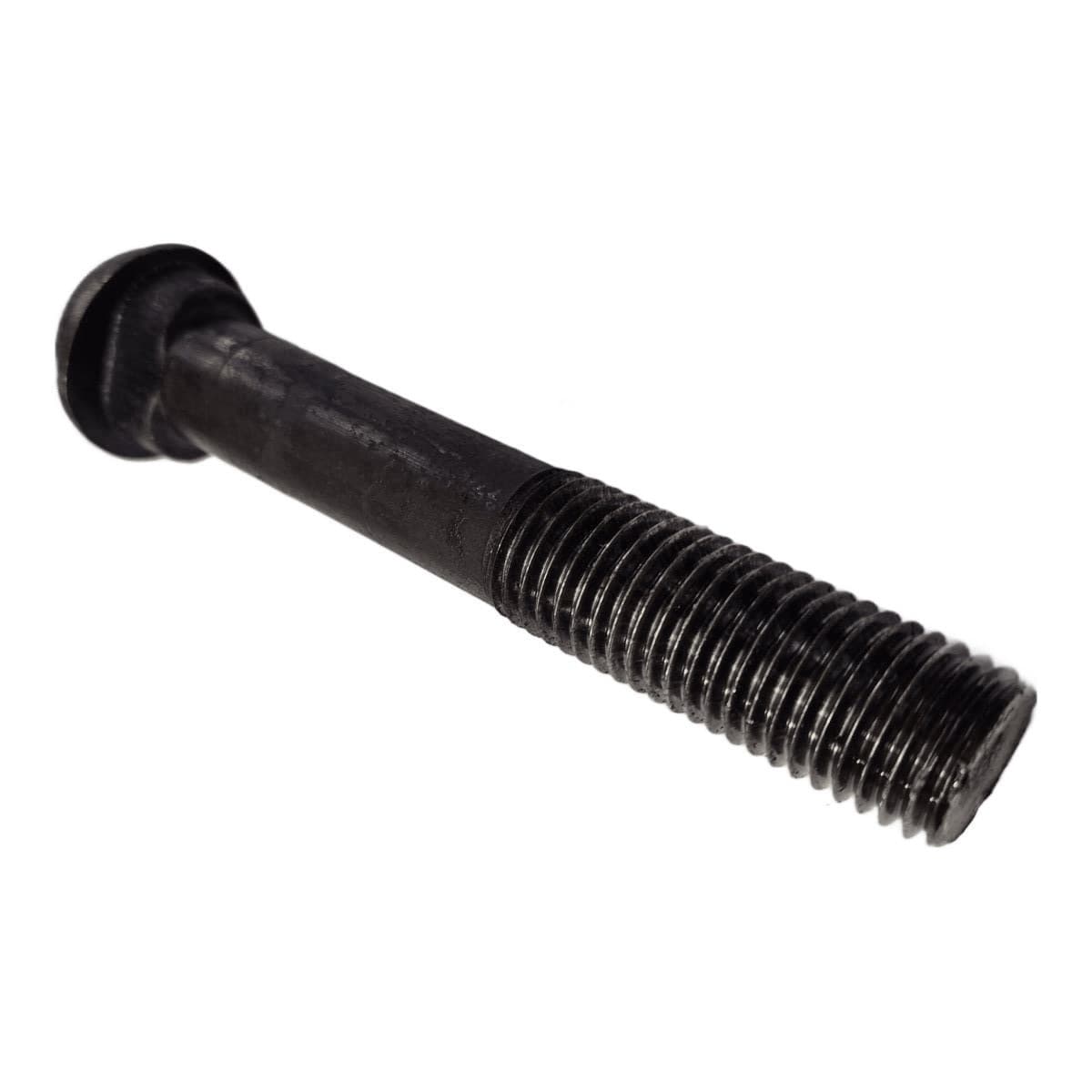

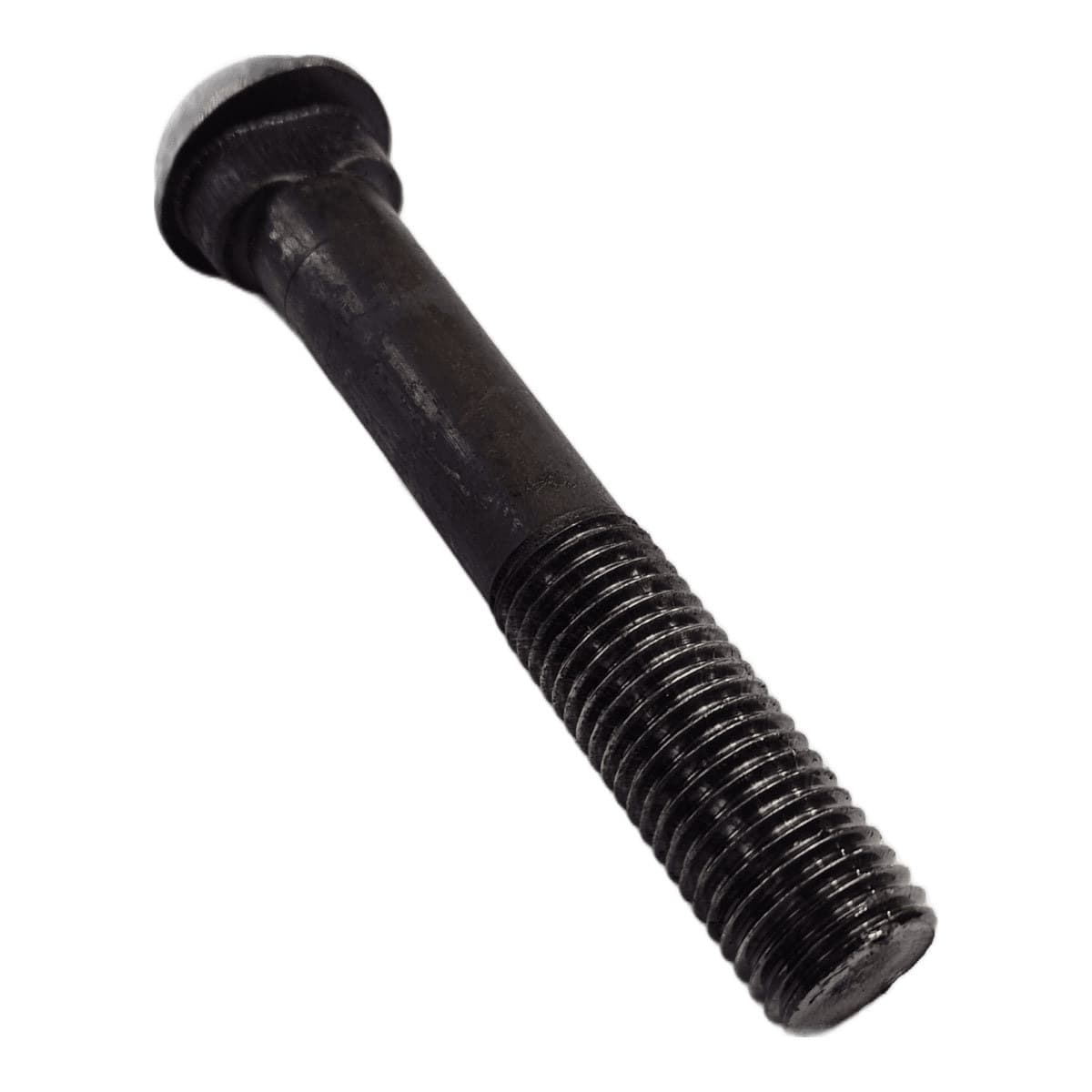

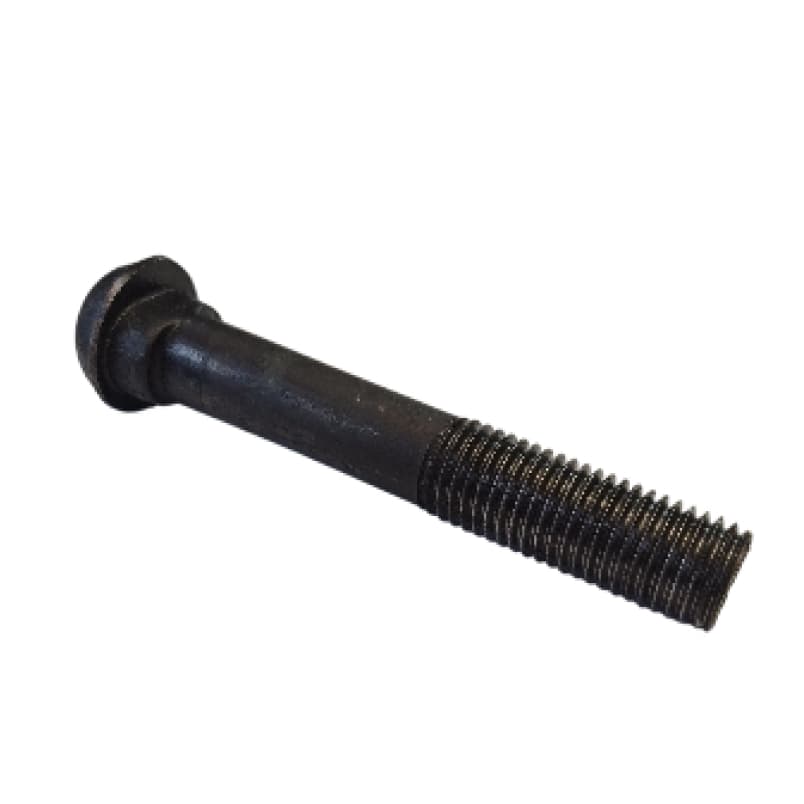

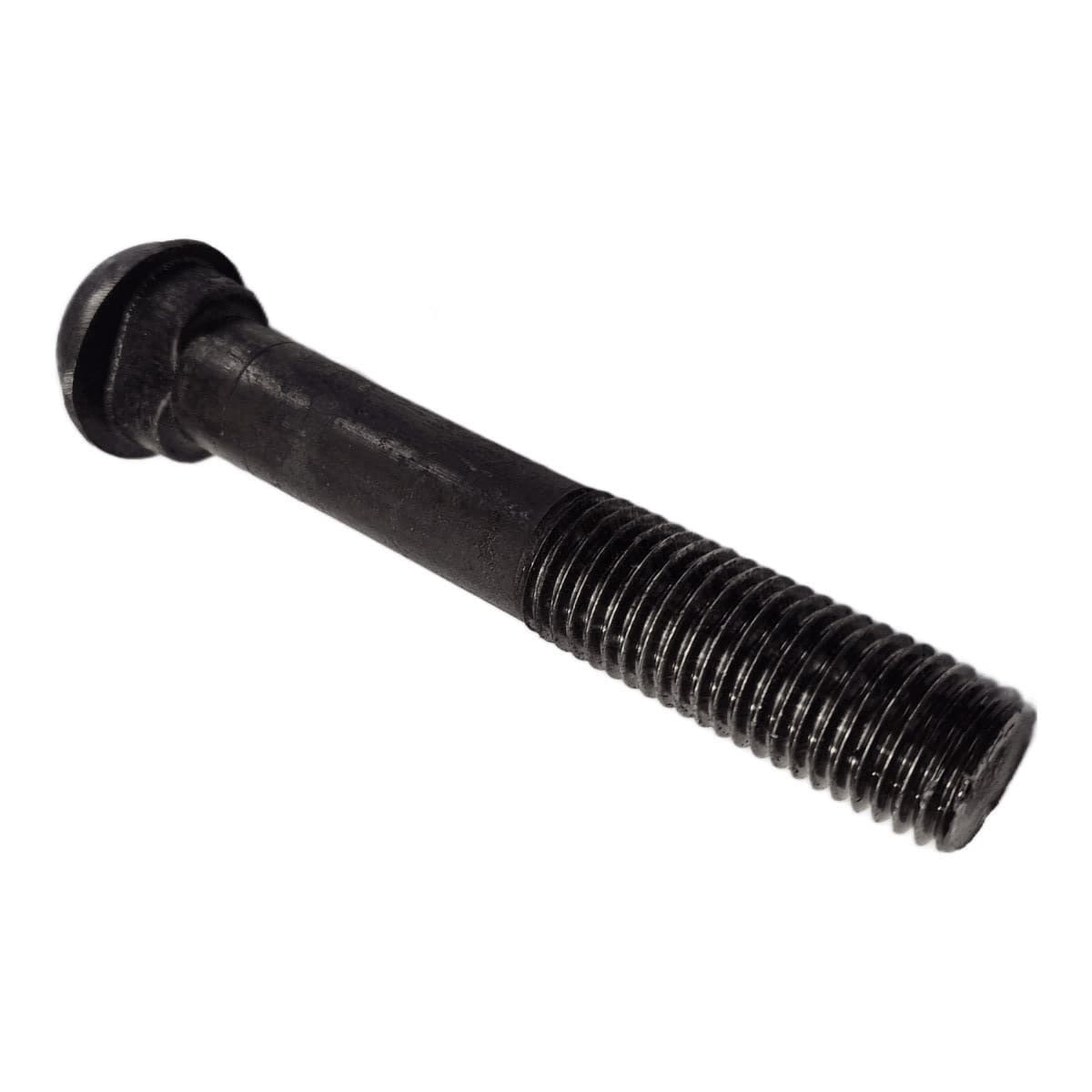

Диаметр и длина болта подбираются под тип рельса и накладку. М16×72 — для узкоколейного Р-18. М18×88 — для Р-24. М22×115 и М22×135 — для Р-33 и Р-43. М24×150 — для Р-50. М27×150 и М27×160 — для Р-65 и Р-75, в том числе усиленное исполнение. Ошибка в размере приводит к тому, что болт либо не проходит в отверстие накладки, либо не даёт нужного натяга.

Стандарт и материал

Основной норматив — ГОСТ 11530-2014 (ранее ГОСТ 11530-93). Болты изготавливают из стали марок 35 и 40 с термообработкой, класс прочности обеспечивает работу под знакопеременной нагрузкой. Головка болта овальная с подголовком, который упирается в накладку и не даёт болту проворачиваться при затяжке гайки.

В сборе или отдельно

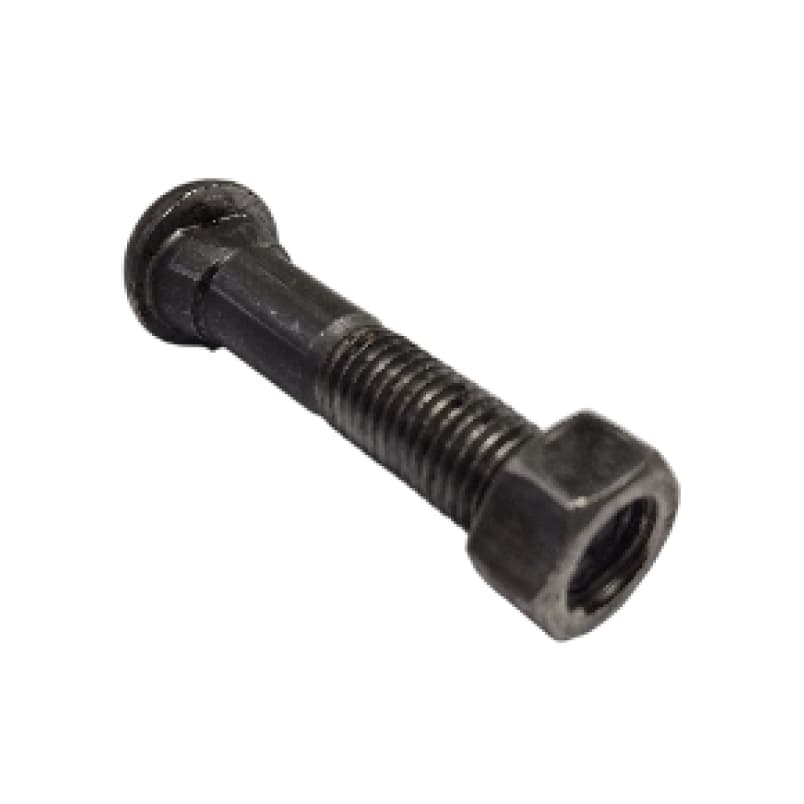

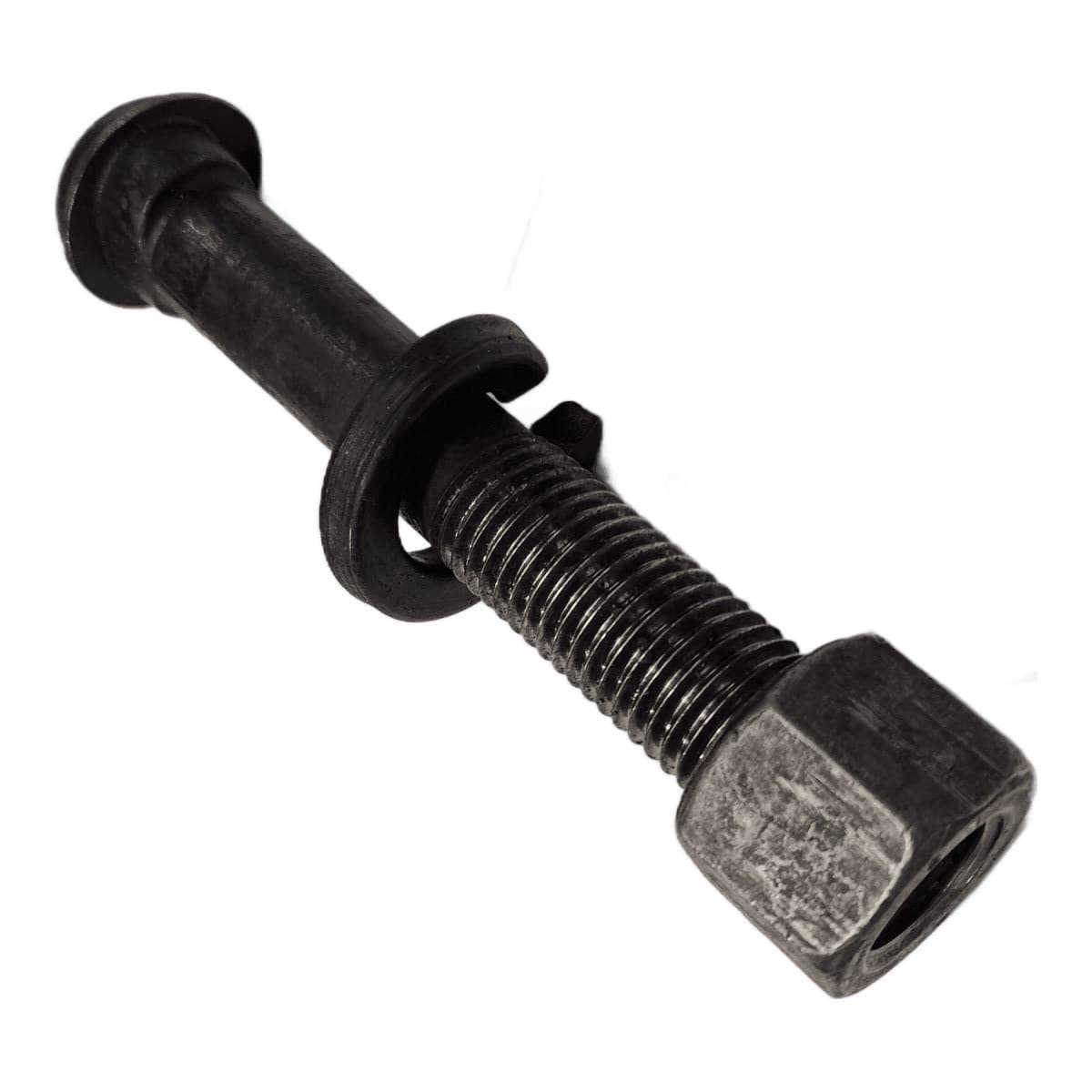

Позиции «в сборе» комплектуются гайкой по ГОСТ 11532-2014 и двухвитковой пружинной шайбой. Это удобно, когда закрывается объём на монтаж: не нужно отдельно считать метизы и следить за совместимостью резьбы. Если метизы уже есть, берите болты россыпью. На один шестидырный стык требуется 6 болтов, на четырёхдырный — 4.

Расчёт потребности

Считайте по числу стыков: длина участка, делённая на длину рельса, даёт количество стыков, умноженное на 6 или 4 болта. Менеджер проверит расчёт и подскажет, где выгоднее взять комплект целиком со шайбами и гайками.
