Уголки изолирующие АРС

Уголки изолирующие для анкерного скрепления АРС

Изолирующий уголок в скреплении АРС-4 выполняет две задачи сразу: электрически отделяет рельс от анкера и задаёт положение рельсовой нити по ширине колеи. Меняя толщину уголка, путеец регулирует колею без перешивки и без замены других деталей узла.

Размерный ряд от 5 до 12 мм

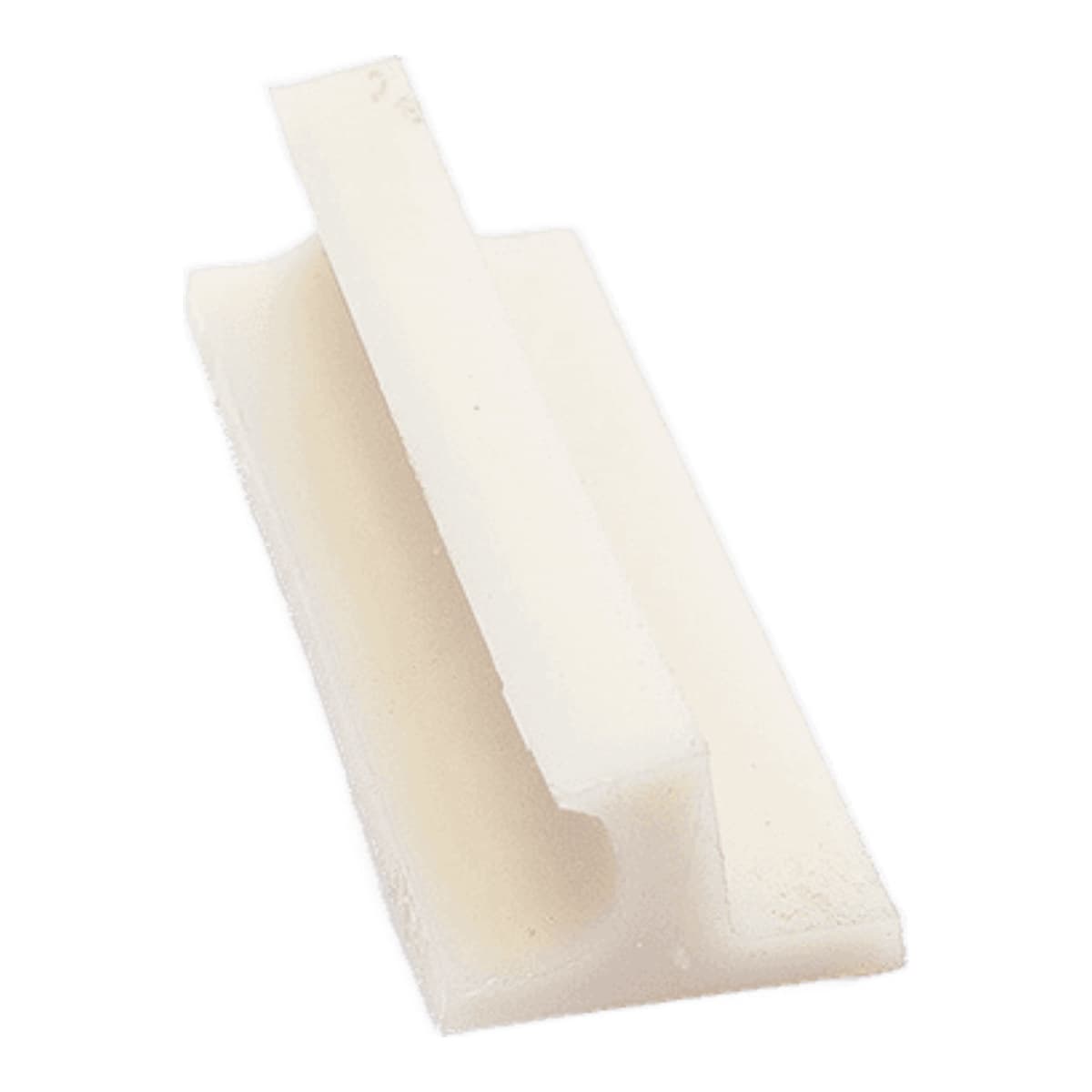

Базовый артикул АРС-04.07.006 выпускается с шагом в один миллиметр: 5, 6, 7, 8, 9, 10, 11 и 12 мм. Комбинируя уголки разной толщины с внутренней и наружной стороны рельса, бригада выставляет колею в проектное положение. Восьмимиллиметровый вариант считается базовым и ставится при нормальной ширине колеи.

Материал и работа под нагрузкой

Уголки изготавливают из ударопрочного полимера, стойкого к маслам, ультрафиолету и морозу. Деталь работает на сжатие между анкером и подошвой рельса, воспринимая боковые усилия от колёс. Полимер не проводит ток, что необходимо для корректной работы рельсовых цепей.

Уголок для стыка

АРС.04.06.026 применяется в зоне рельсового стыка, где геометрия узла отличается от промежуточного скрепления. Ставить вместо него обычный уголок нельзя: не совпадут посадочные размеры.

Расход и замена

На каждую шпалу приходится по два уголка на рельсовую нить. Это изнашиваемая деталь: при выправке пути и регулировке колеи уголки меняют, поэтому их держат в запасе на дистанции. Уточните нужные толщины и количество, отгрузим со склада.
