Шайбы ЖД

Шайбы и гайки для железнодорожных скреплений

Метизы для рельсовых скреплений: гайки под стыковые, клеммные и закладные болты, пружинные шайбы-гроверы, тарельчатые пружины и шайбы-скобы. Поставляем от М16 до М27 по действующим ГОСТ и ТУ, со склада и под заказ.

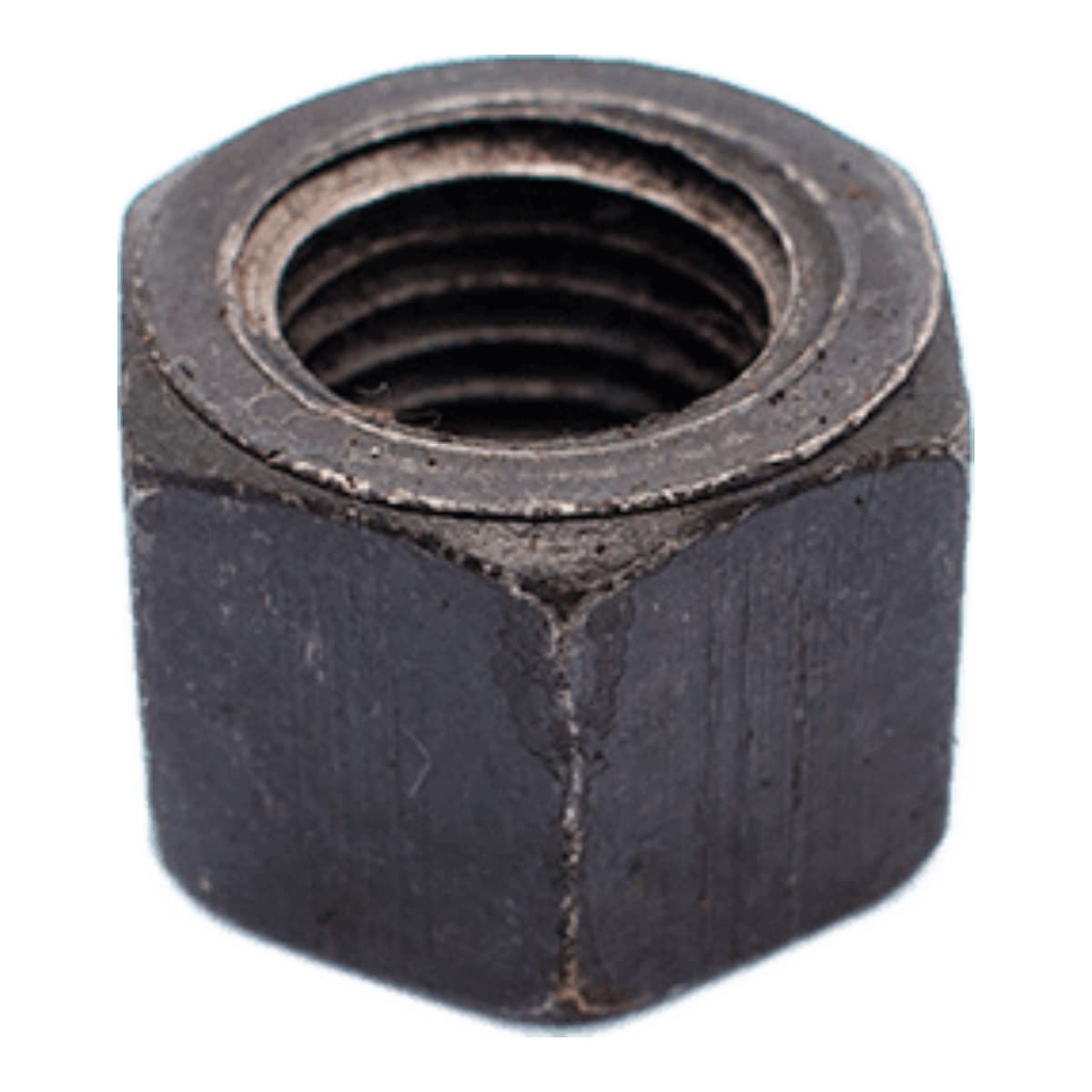

Гайки путевые

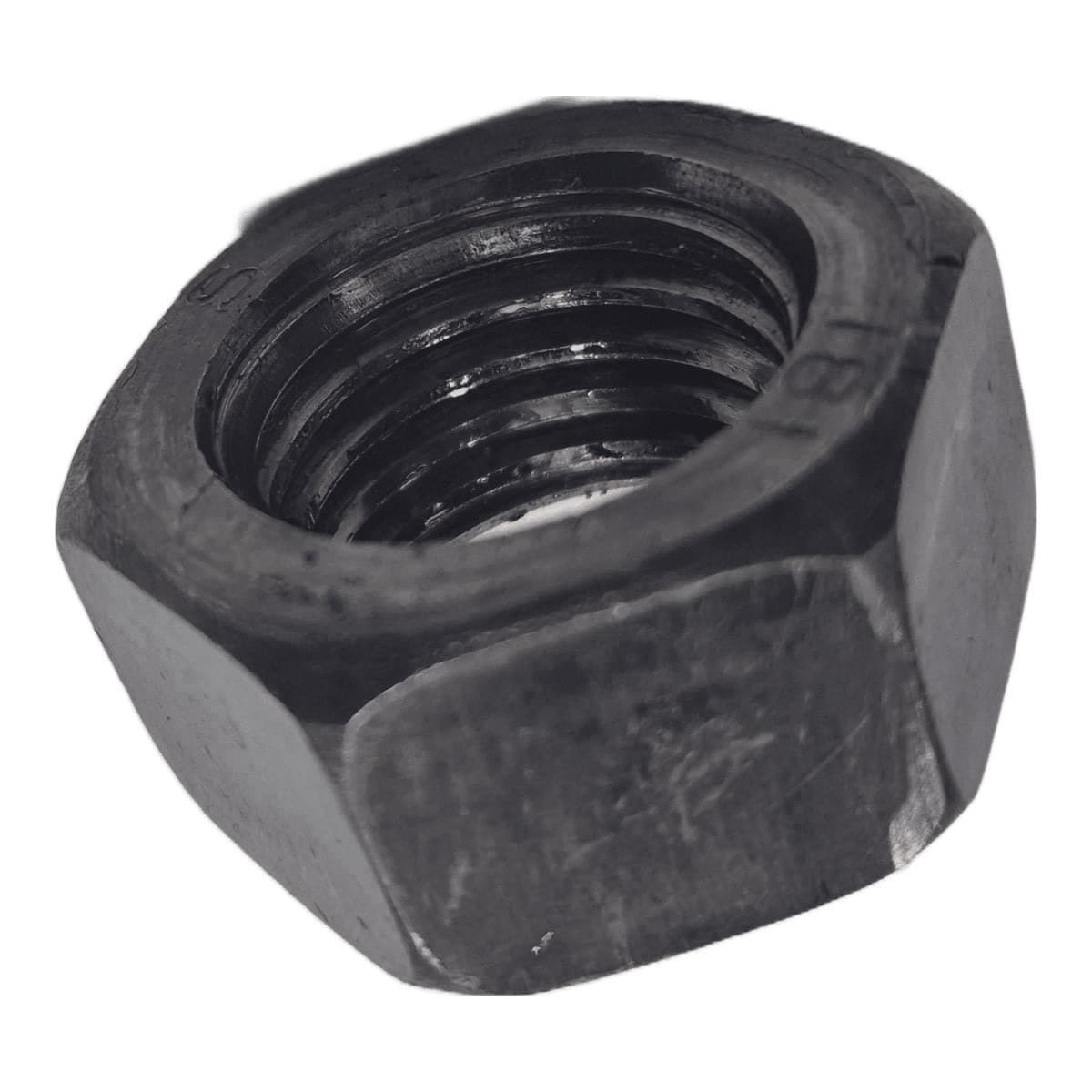

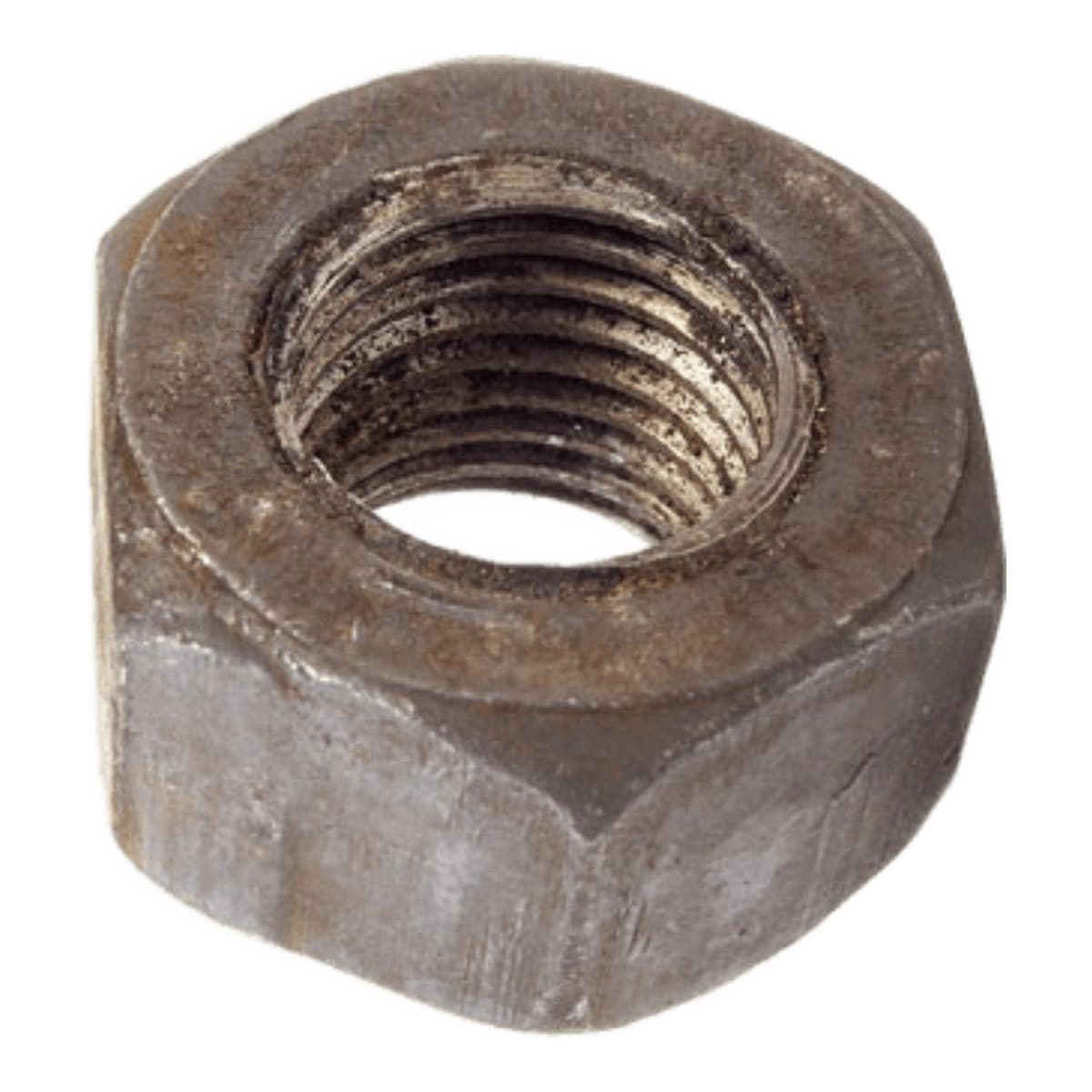

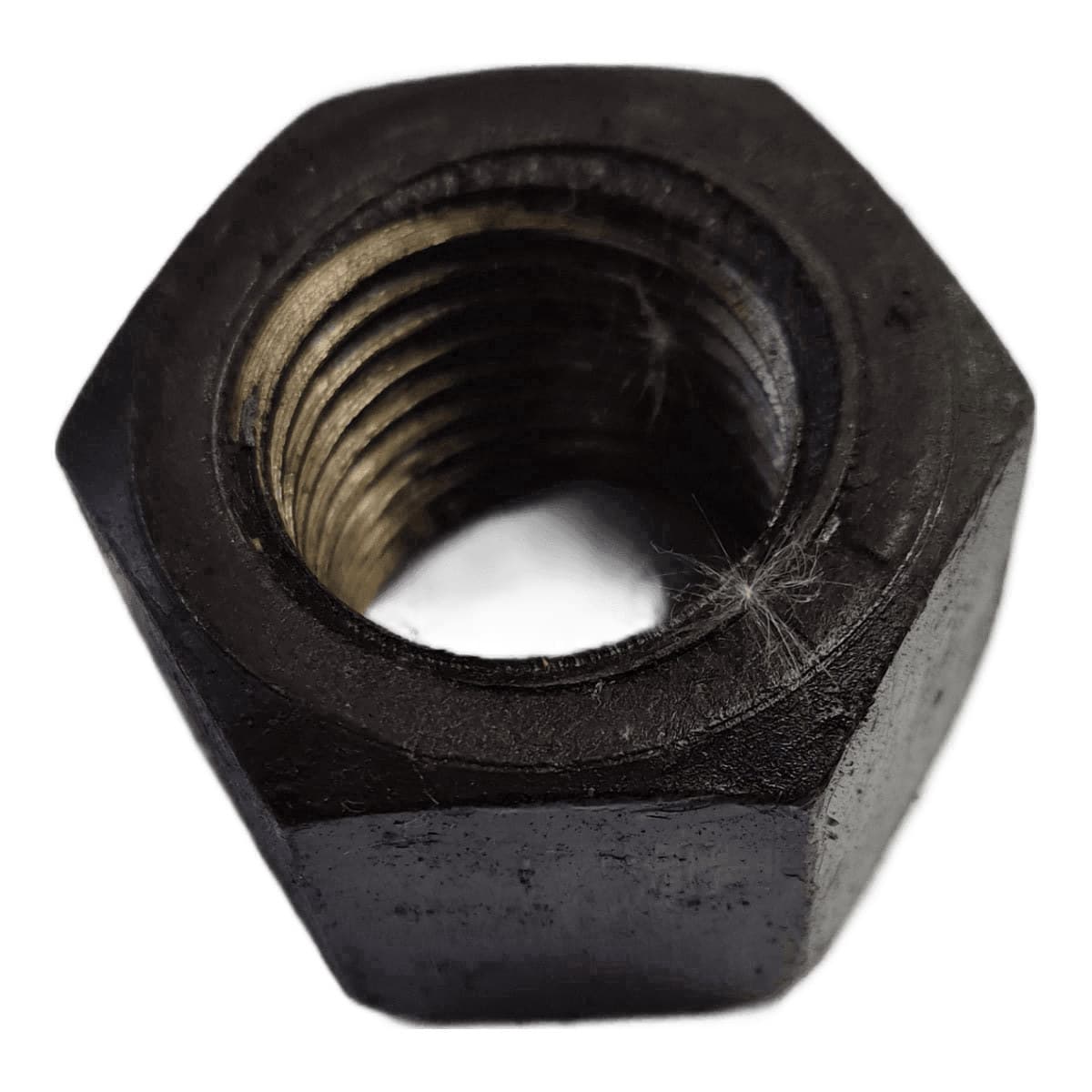

Основной стандарт — ГОСТ 11532-2014 для гаек к путевым болтам. Ходовые размеры: М22 для клеммных и закладных болтов, М24 для стыковых на Р-50, М27 для стыковых на Р-65. Также поставляем гайки М16 по ГОСТ 5915-70 и М18 для узкой колеи. Гайки идут с увеличенной высотой относительно машиностроительных: это даёт больше витков в зацеплении и держит натяг при вибрации.

Пружинные шайбы (гроверы)

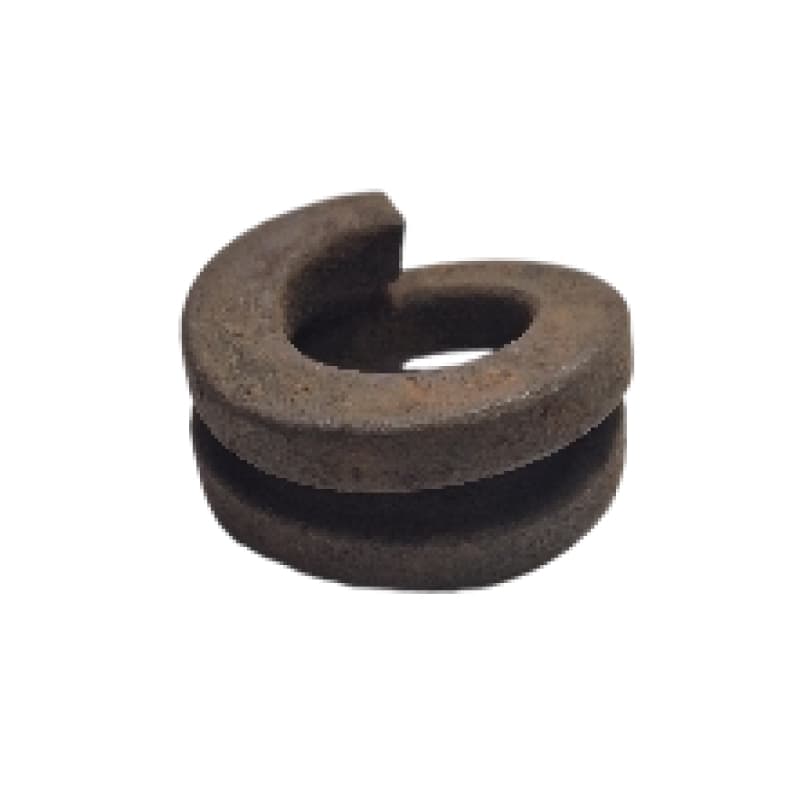

Двухвитковая шайба М22 и М24 по ГОСТ 19115-91 и ТУ 14-4-1440-87 — основной элемент, который не даёт гайке самопроизвольно отвернуться. Две ветви шайбы работают как пружина и компенсируют ослабление затяжки от вибрации. Ставится под каждую гайку стыкового и клеммного болта.

Тарельчатые пружины и шайба-скоба

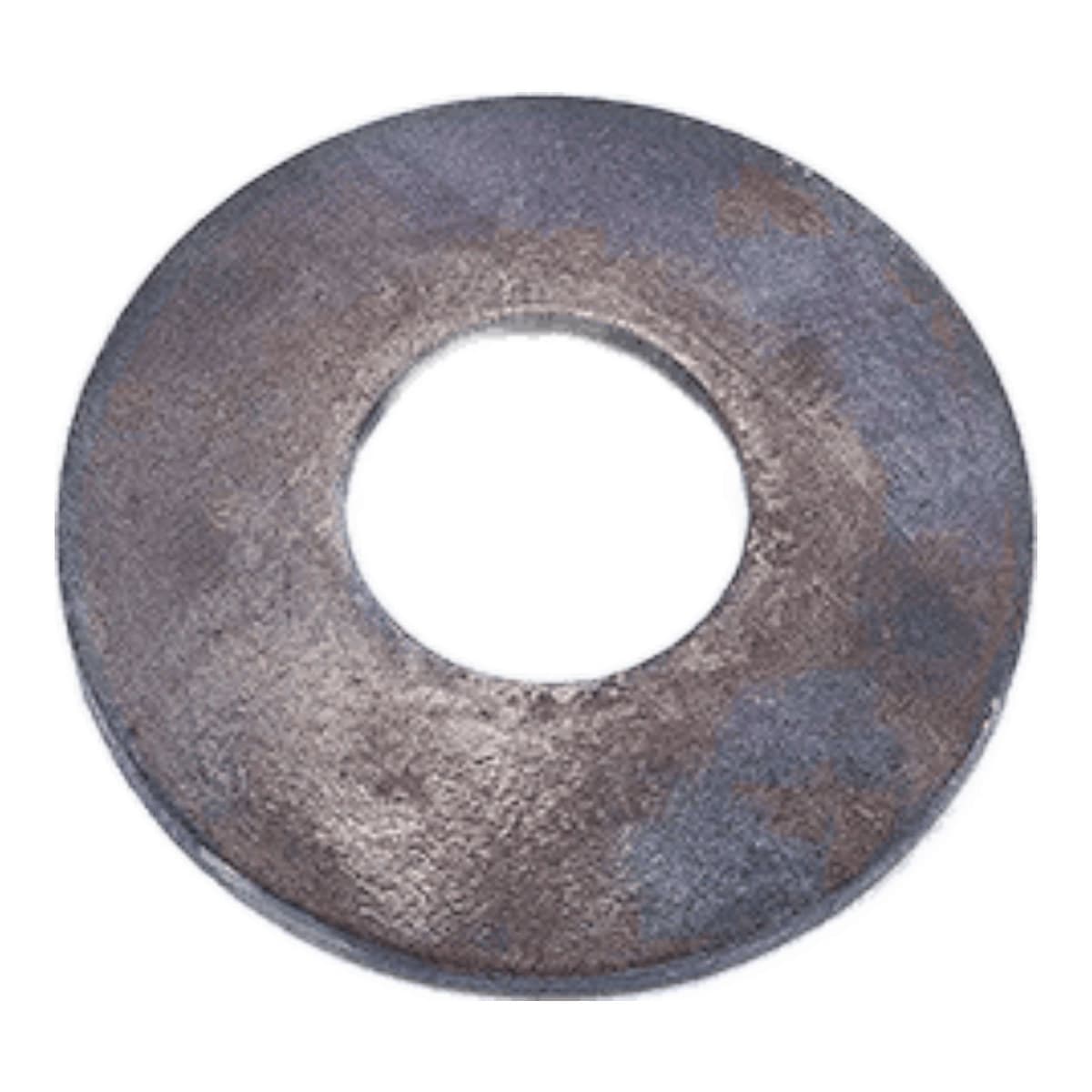

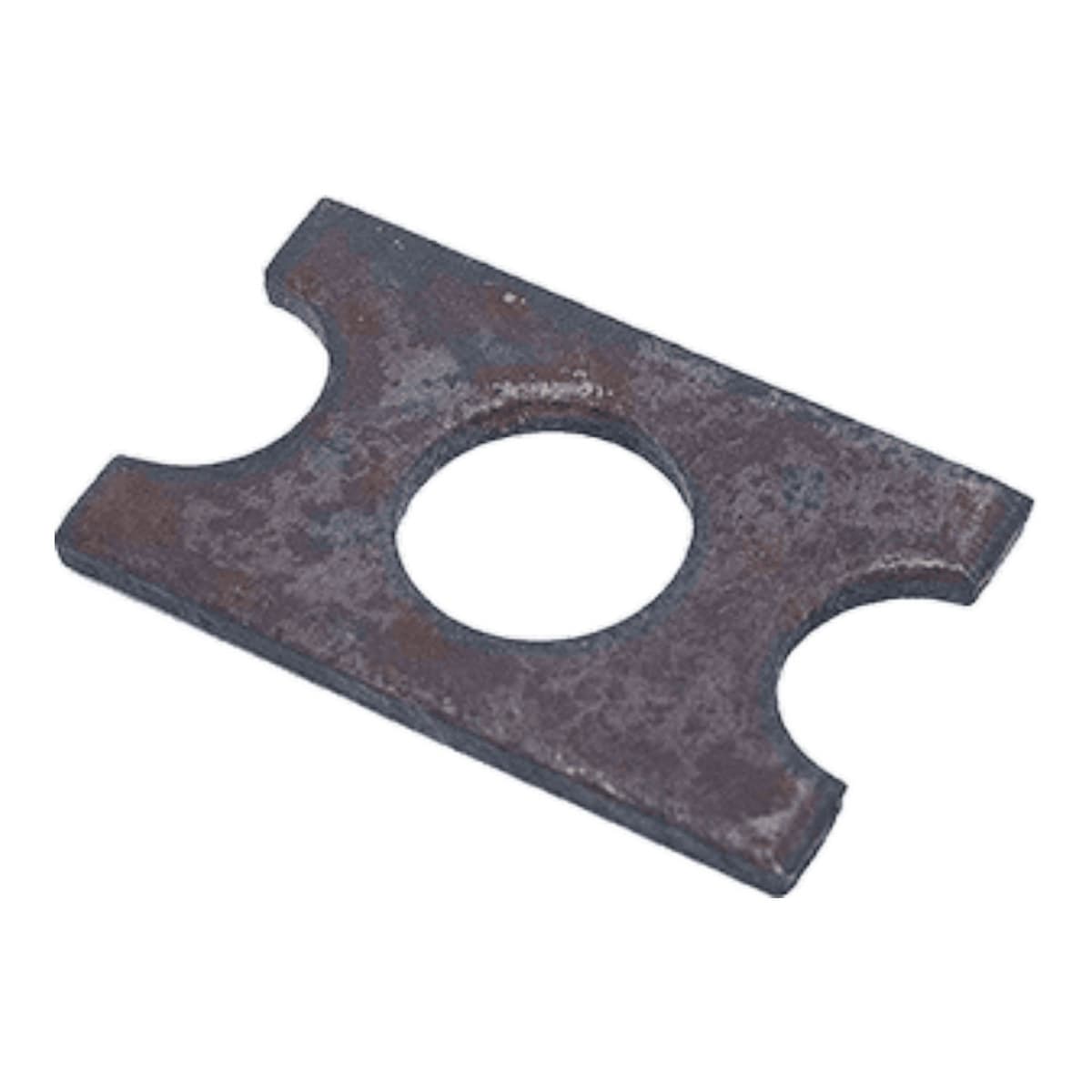

Тарельчатая шайба М24 по ТУ 32 ЦП 749-86 применяется в скреплениях, где нужно сохранять постоянное усилие прижатия при осадке узла. Шайба-скоба ЦП-138, в обиходе «бабочка», по ТУ32ЦП783 фиксирует изолирующую втулку в скреплении КБ и защищает её от выдавливания.

Сколько брать

На шестидырный стык нужно 6 гаек и 6 шайб, на скрепление КБ-65 на одну шпалу — 2 клеммных и 2 закладных болта с гайками и шайбами. Метизы расходуются быстро и часто теряются при монтаже, поэтому берите с запасом 5-10 процентов. Менеджер посчитает комплект под объём вашего участка.
